Глава 16 Применение функции ПЛК| MS300
16-18

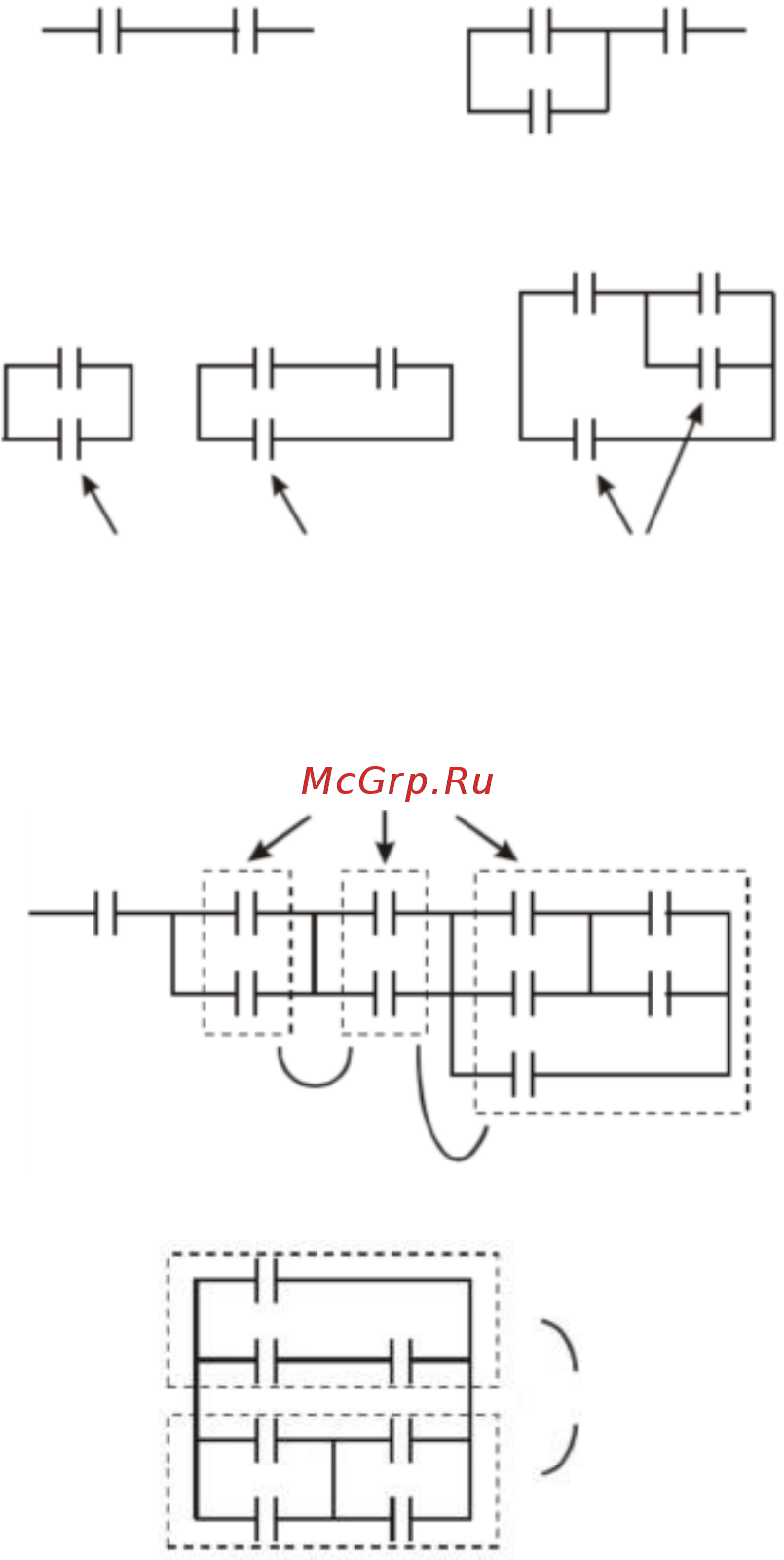

Команда AND (ANI): Последовательное соединение устройства с другим устройством или блоком.
Команда AND Команда AND
Команды ANDP, ANDF имеют такую же структуру, но действуют по переднему или заднему фронту.
Команда OR (ORI): Параллельное соединение устройства с другим устройством или блоком.
Команда OR Команда OR Команда OR
Команды ORP, ORF имеют такую же структуру, но действуют по переднему или заднему фронту.
Команда ANB: Последовательное соединение блока с другим устройством или блоком.
Команда ANB
Команда ORB: Параллельное соединение блока с другим устройством или блоком.
Команда ORB
При использовании команд ANB и ORB, если соединяется несколько блоков, они должны быть объ-
единены в блоки или сеть сверху вниз или слева направо.
Команды MPS, MRD, MPP: Используются для создания разветвлений.
Команда MPS является началом разветвления. Точкой разветвления является соединение горизон-
тальной и вертикальной линий. По команде MPS запоминается текущий результат логических дей-
ствий. Команда MPS отображается на диаграмме символом "┬"; эта команда может использоваться до
8 раз подряд.
