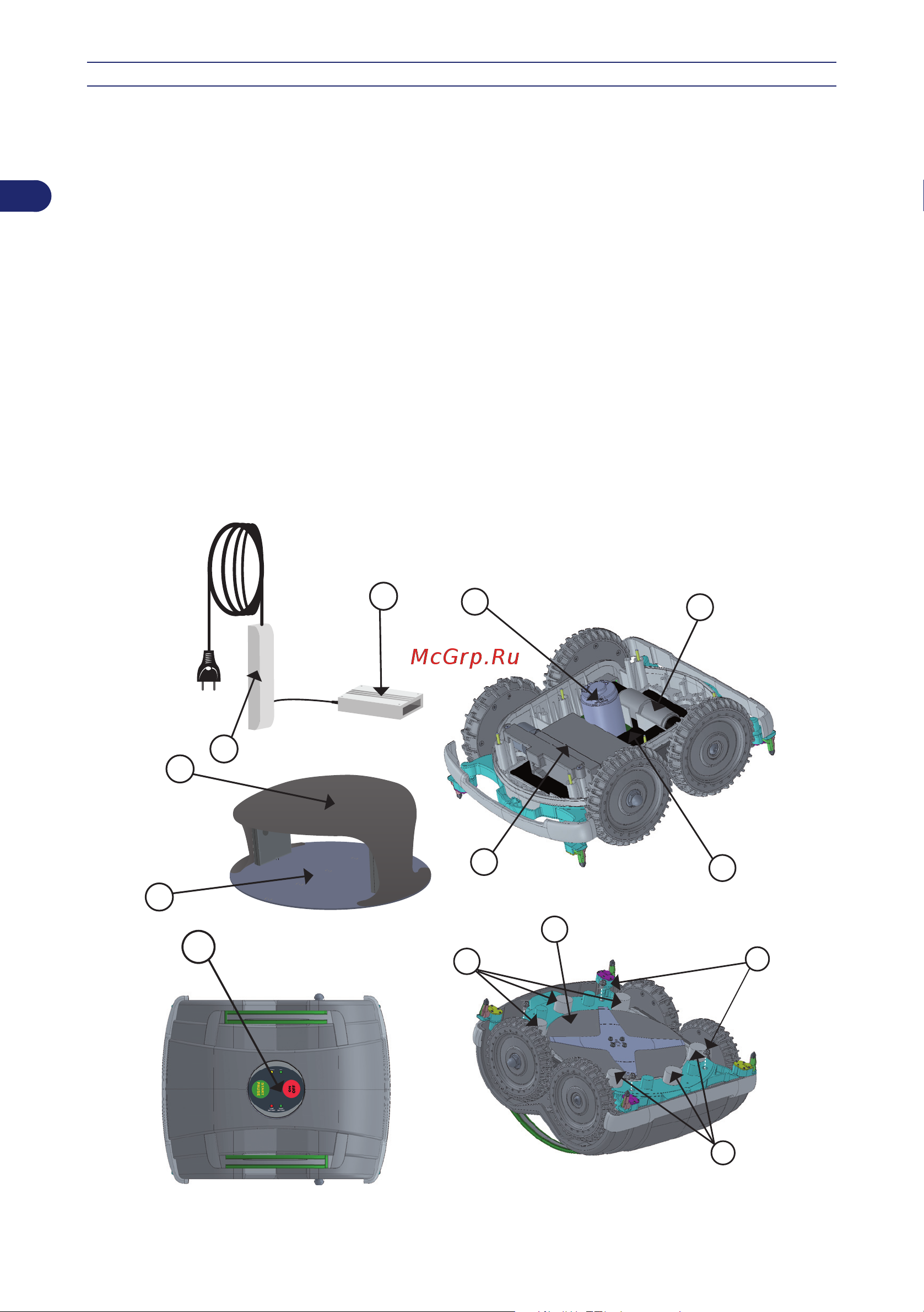

ORGANI PRINCIPALI

A–Batterie di accumulatori: alimentano i motori della lama e di azionamento ruote.

B–Alimentatore: serve per caricare o mantenere in carica le batterie (A).

C–Scheda elettronica: controlla le funzioni automatiche del robot.

D–Tastiera comandi: serve per impostare e visualizzare le modalità di funzionamento del robot.

E–Lama taglio: effettua la rasatura del prato.

F–Motore elettrico: aziona la lama taglio (E).

G–Motore elettrico: uno aziona il gruppo trasmissione ruota destra mentre l’altro quello della

ruota sinistra.

H–Sensori: servono a riconoscere le caratteristiche del terreno su cui sta operando il robot.

I-Sensori Baratro: Servono per il riconoscimento del vuoto. La posizione in linea alle ruote

agevola l’inversione di marcia prima di uno scalino.

L–Trasmettitore: trasmette il segnale al cavo guida.

M-Stazione di ricarica: serve per caricare o mantenere in carica le batterie (A)

N- Tetto di copertura
