Käyttäjän opas

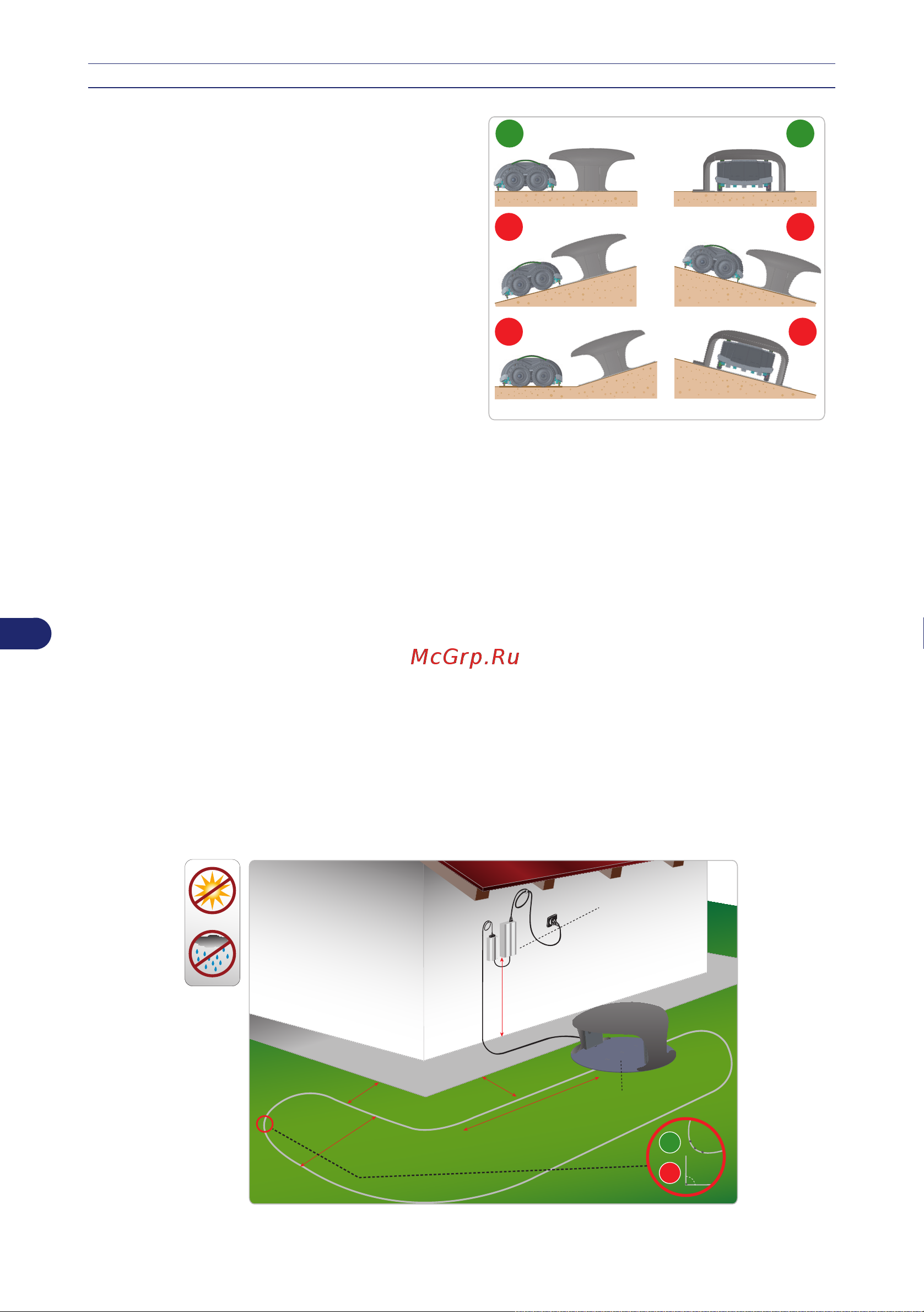

LATAUSASEMAN ASENTAMINEN

Latausasema on sijoitettava suurimman

nurmikkoalueen laitamalle kohtaan, josta muut

nurmikkoalueet ovat helposti saavutettavissa.

NO NO

OK OK

Valitse latausaseman paikka seuraavien sääntöjen mukaan:

- Alueen on oltava tasainen.

- Maaperän tulee olla kiinteä ja vakaa ja veden tulee päästä virtaamaan hyvin pois.

- Valitse tähän tarkoitukseen suurin nurmikkoalue.

- Varmista, että mahdolliset kastelulaitteet eivät kohdista vesiruiskua latausaseman sisälle.

- Latausasemaan yhdistetyn virtajohdon on kuljettava poispäin leikkausalueen ulkosivulta.

- Latausaseman sisääntulosivu on sijoitettava kuvassa näkyvällä tavalla, jotta robotti pääsee

sisälle ohjauskaapelia myötäpäivään seuraten.

- Ennen latausasemaa on oltava 200 cm:n (78,74 inc.) suora osuus.

- Latausasema on kiinnitettävä maahan hyvin eikä sen eteen saa muodostua rappumaista

korkeuseroa; tarpeen vaatiessa voidaan sisääntuloon asettaa tekoruohoinen pikkumatto

tasoittamaan erotusta. Vaihtoehtoisesti voidaan irrottaa pala nurmea ja asentaa asema sitten

samaan tasoon nurmikon kanssa.

- Latausasema on kytkettävä virtalähde-lähetinyksikköön kaapelilla, jonka on lähdettävä

latausasemasta leikkausalueen ulkopuolella. Levitä suoraksi ylijäävä kaapeli, joka kulkee

latausasemasta virtalähde-lähetinyksikköön. Älä lyhennä tai pidennä kaapelia.

90°

virtalähde - lähetinyksikkö

latausasema

H. min. 160 cm

/ 63 inc.

35 cm

/ 13,78 inc.

200 cm

/ 78,74 inc.

35 cm

/ 13,78 inc.

100 cm

/ 39,37 inc.
