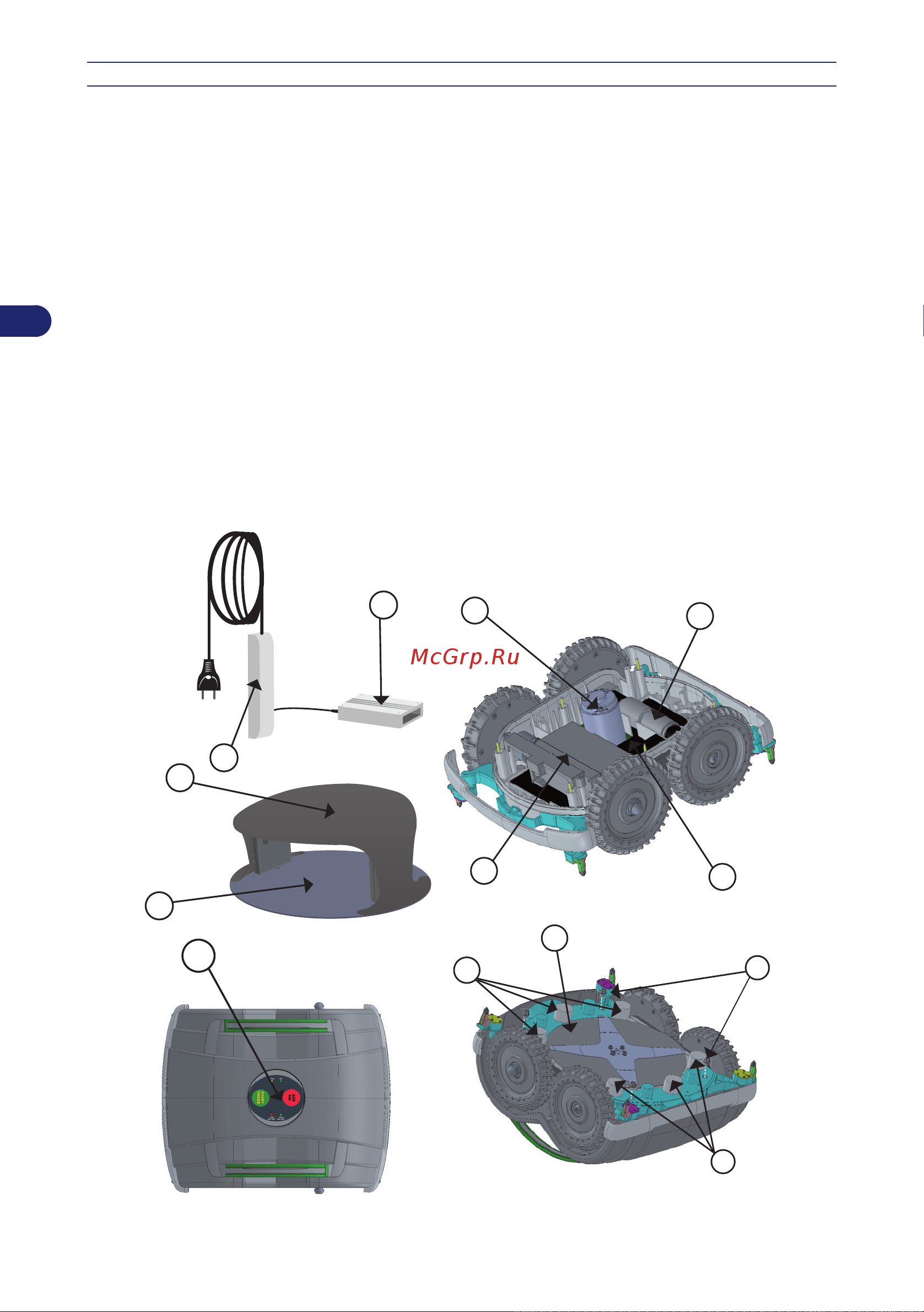

ORGANES PRINCIPAUX

A – Batteries d’accumulateurs : elles alimentent les moteurs de la lame et d’actionnement des roues.

B – Alimentateur : il sert à charger ou à conserver la charge des batteries (A).

C – Carte électronique : elle contrôle les fonctions automatiques du robot.

D – Clavier de commande : il sert à programmer et af cher les modalités de fonctionnement

du robot.

E – Lame de coupe : elle tond le gazon.

F – Moteur électrique : Il actionne la lame de coupe (E).

G – Moteur électrique : l’un actionne le groupe de transmission de la roue droite, l’autre celui

de la roue gauche.

H – Capteurs : ils servent à reconnaître les caractéristiques du terrain sur lequel le robot doit

intervenir.

I-Capteurs du vide : Ils servent à reconnaître la présence du vide. Leur position dans la même

ligne que les roues facilite l’inversion de marche avant une marche d’escalier.

L-Transmetteur : il transmet le signal au  l de guidage.

M- Base de rechargement : elle sert à charger ou à conserver la charge des batteries (A).

I-Toit de couverture
