Manual de empleo

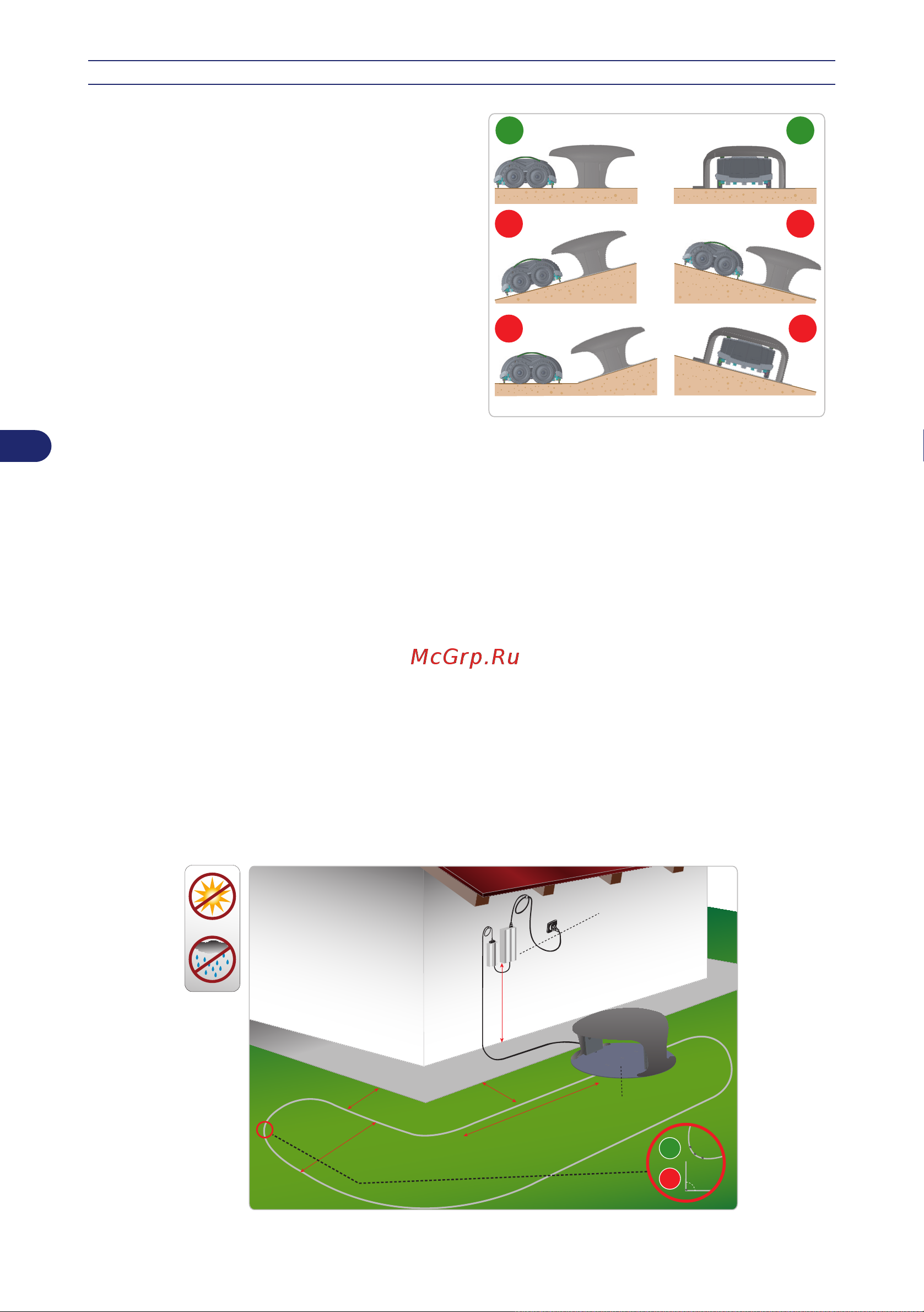

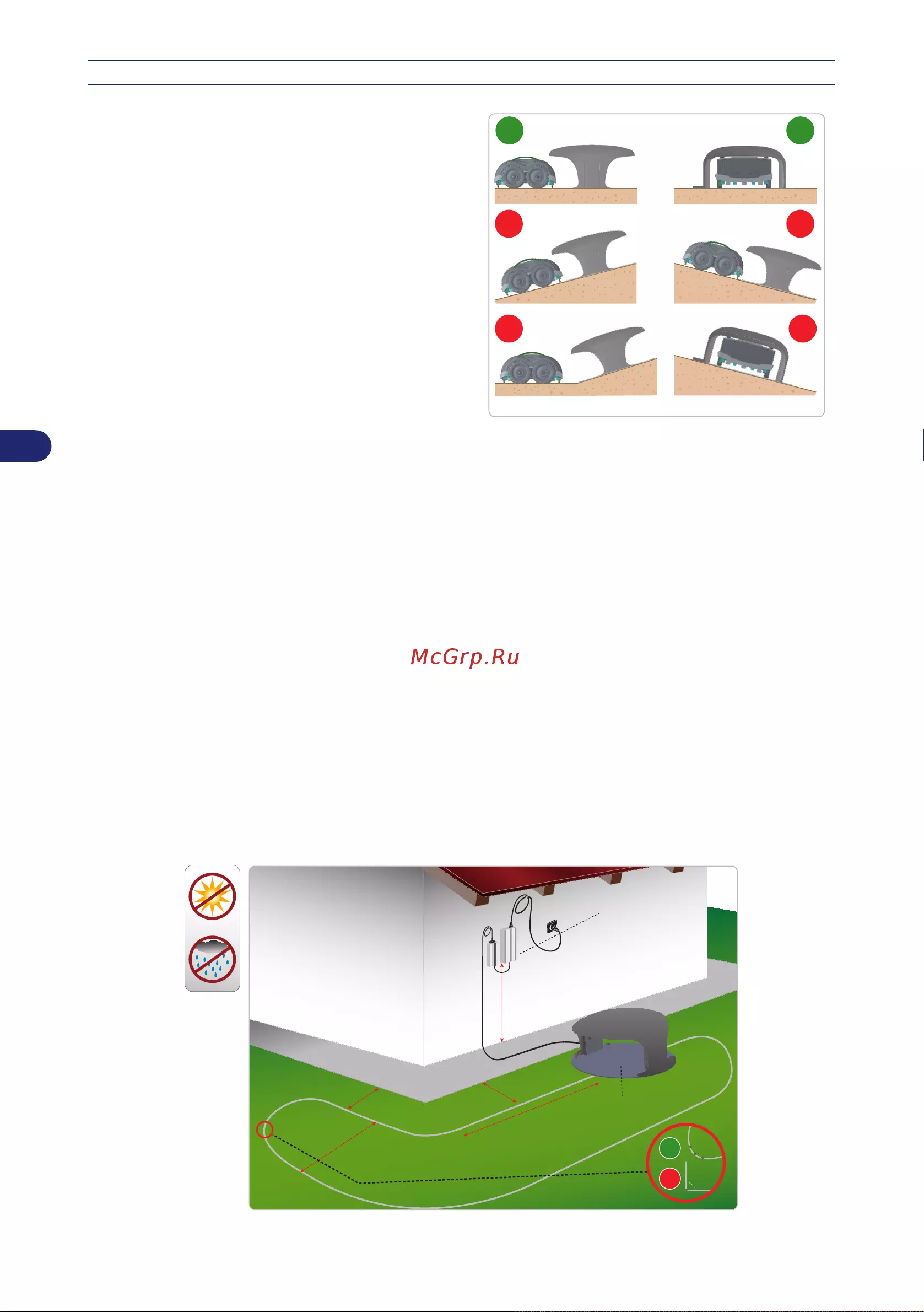

INSTALACIÓN DE LA ESTACIÓN DE RECARGA

La estación de recarga debe situarse al borde

del césped, en la zona de mayor tamaño,

desde donde sean fácilmente accesibles

otras zonas de césped.

NO NO

OK OK

Situar la estación de recarga respetando las siguientes reglas:

- La zona debe ser llana

- El terreno debe ser compacto, estable y capaz de garantizar un buen drenaje

- Elegir la zona más amplia del césped

- Asegúrese de que las bocas de riego no dirijan el chorro de agua al interior de la estación

de recarga.

- El cable de alimentación conectado a la estación de recarga debe alejarse del lado externo de

la zona de corte.

- El lado de entrada de la estación de recarga debe situarse como muestra la  gura, para

permitir que el robot regrese siguiendo el cable de guía en sentido dextrógiro.

- Antes de la estación de recarga se deben dejar 200 cm (78,74 pulgadas) rectilíneos.

- La estación de recarga debe estar bien sujeta al suelo, y es necesario evitar que frente a la

base se forme un escalón de entrada, colocando si fuera necesario una alfombrilla de hierba

arti cial para compensar el escalón. Como alternativa, quitar parcialmente el manto herboso e

instalar la base a ras de hierba.

- La estación de recarga debe conectarse al grupo alimentador-transmisor mediante un cordón

que debe alejarse de la estación de recarga por el lado externo de la zona de corte. Recoger el

exceso de cordón entre la estación de recarga y el grupo alimentador-transmisor. No acortar ni

alargar el cordón.

90°

grupo alimentador - transmisor

estación de recarga

H. min. 160 cm

/ 63 inc.

35 cm

/ 13,78 inc.

200 cm

/ 78,74 inc.

35 cm

/ 13,78 inc.

100 cm

/ 39,37 inc.
