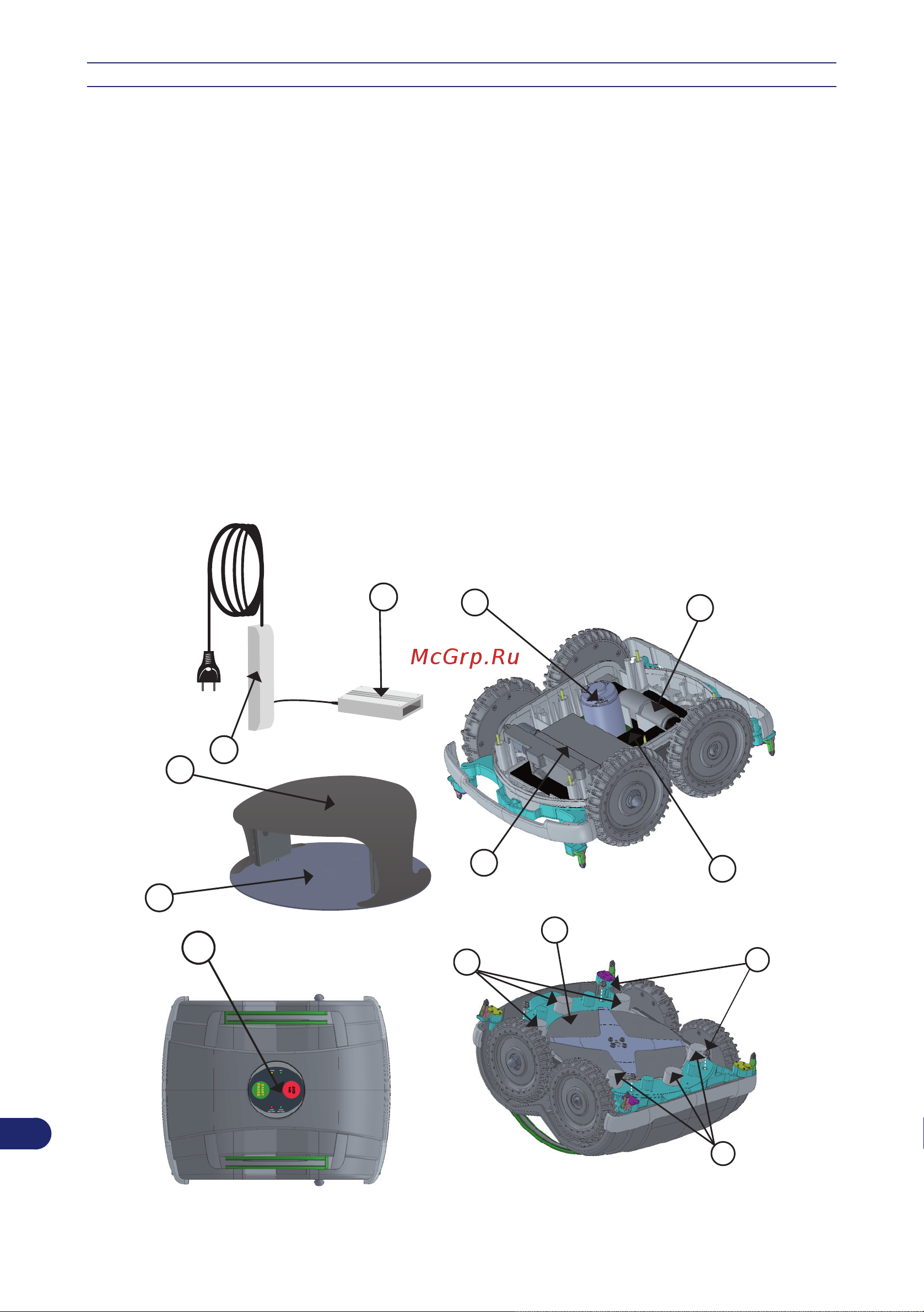

KOMPONENTY PODSTAWOWE

A - Akumulator: dostarcza mocy ostrzu i silnikowi napędzającemu koła.

B - Zasilacz: używany do ładowania lub utrzymywania baterii w stanie naładowanym (A).

C - Płyta główna: kontroluje funkcje automatyki robota.

D - Klawiatura kontrolna: używana do ustawiania i wyświetlania trybu pracy robota.

E - Ostrze tnące: kosi trawnik.

F - Silnik elektryczny: napędza ostrze tnące (E).

G - Silnik elektryczny: jeden napędza zespół transmisji lewego koła, a drugi napędza prawe

koło.

H - Czujniki: używane do rozpoznawania charakterystyki podłoża, na którym pracuje robot.

I - Czujniki uniesienia i spadku: Rozpoznają wszelkie dziury i puste przestrzenie. Umieszczone

są one w jednej linii z kołami, umożliwiając łatwą zmianę kierunku przed wszelkimi stopniami.

L - Przekaźnik: transmituje sygnał do kabla kierującego.

M - Stacja ładowania: konieczna do ładowania lub utrzymywania akumulatora w stanie

naładowanym (A)

N - Maska osłaniająca
