Kasutusjuhend

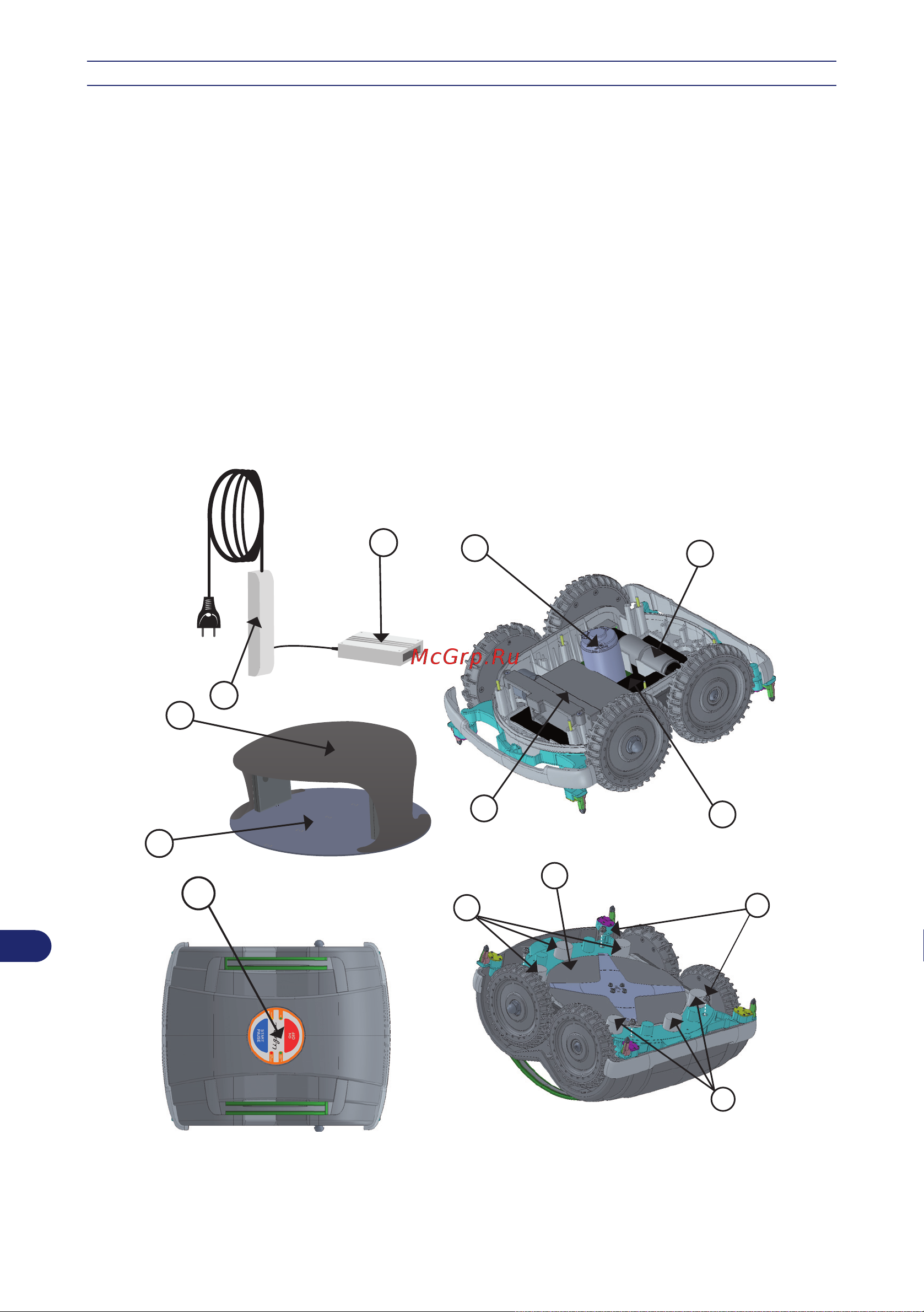

PEAMISED KOOSTEOSAD

A–Aku: varustab lõiketera ja rataste mootorit energiaga

B–Toiteplokk: kasutatakse akude laadimiseks või laetud energia säilitamiseks (A).

C–Emaplaat: juhib roboti automaattoiminguid.

D–Juhtpaneel: kasutatakse roboti töörežiimide seadistamiseks ja kuvamiseks.

E–Lõiketera: niidab muru,

F–Elektrimootor: juhib lõiketera (E).

G– Elektrimootor: üks juhib parema ratta ülekannet, teine vasaku ratta ülekannet.

H–Sensorid: kasutatakse maapinna omaduste tuvastamiseks roboti tööajal.

I – Sensor takistuse tuvastamiseks: tuvastab maapinnas olevad augud või õnarused. Need

paigutatakse ratastega joondu, mistõttu suunamuutmine on enne takistuseni jõudmist lihtne.

L–Saatja: edastab signaali juhttraadile.

M-Laadimiskeskus: vajalik akude laadimiseks või laengu hoidmiseks (A)

N- Kate
