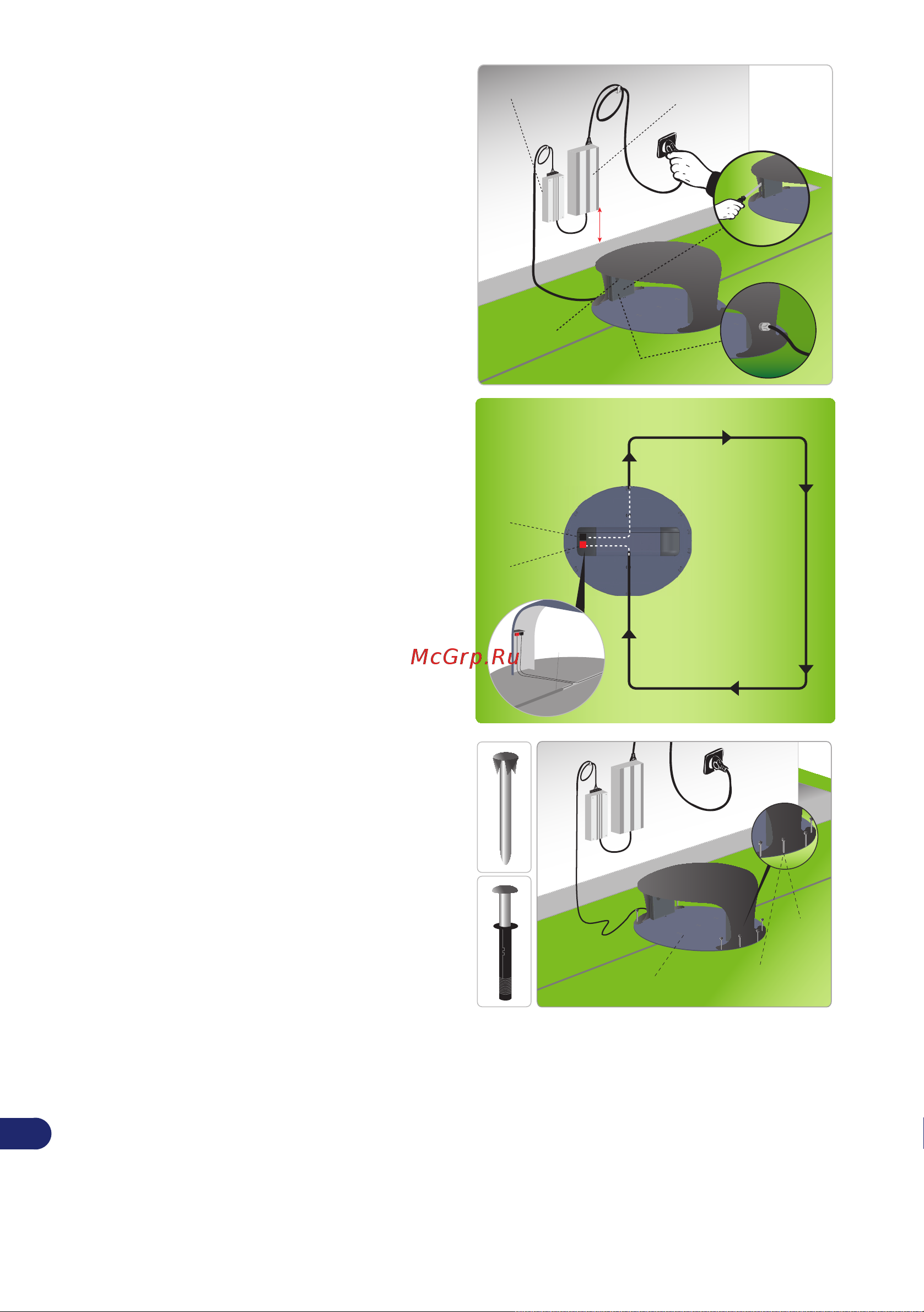

- Usuń osłonę (L).

zasilacz prądowy (A)

osłona (L)

Przekaźnik (B)

Wys. min. 160 cm

(63.00 cala)

- Włóż kabel kierujący (M) pod podstawę.

- Przyłącz oba końce kabla do zacisków w

podstawie. Kable wchodzący i wychodzący

nie mogą być skrzyżowane, jak pokazano

na rysunku.

- Połącz przewód zasilający stacji ładującej z

przekaźnikiem (B).

- Przyłącz wtyczkę jednostki zasilacza (A) do

gniazdka elektrycznego. Jeśli lampka LED

miga, połączenie jest prawidłowe. Jeśli nie,

szukaj przyczyny nieprawidłowości (zob.

„Wykrywanie i Usuwanie Usterek”).

zacisk czerwony

zacisk czarny

kabel obwodowy (M)

- Zamontuj osłonę (L).

- Przytwierdź podstawę (N) do gruntu

używając kołków (P).

kołki (P)

kołki rozporowe (Q)

stacja ładująca (N)
