Käyttäjän opas

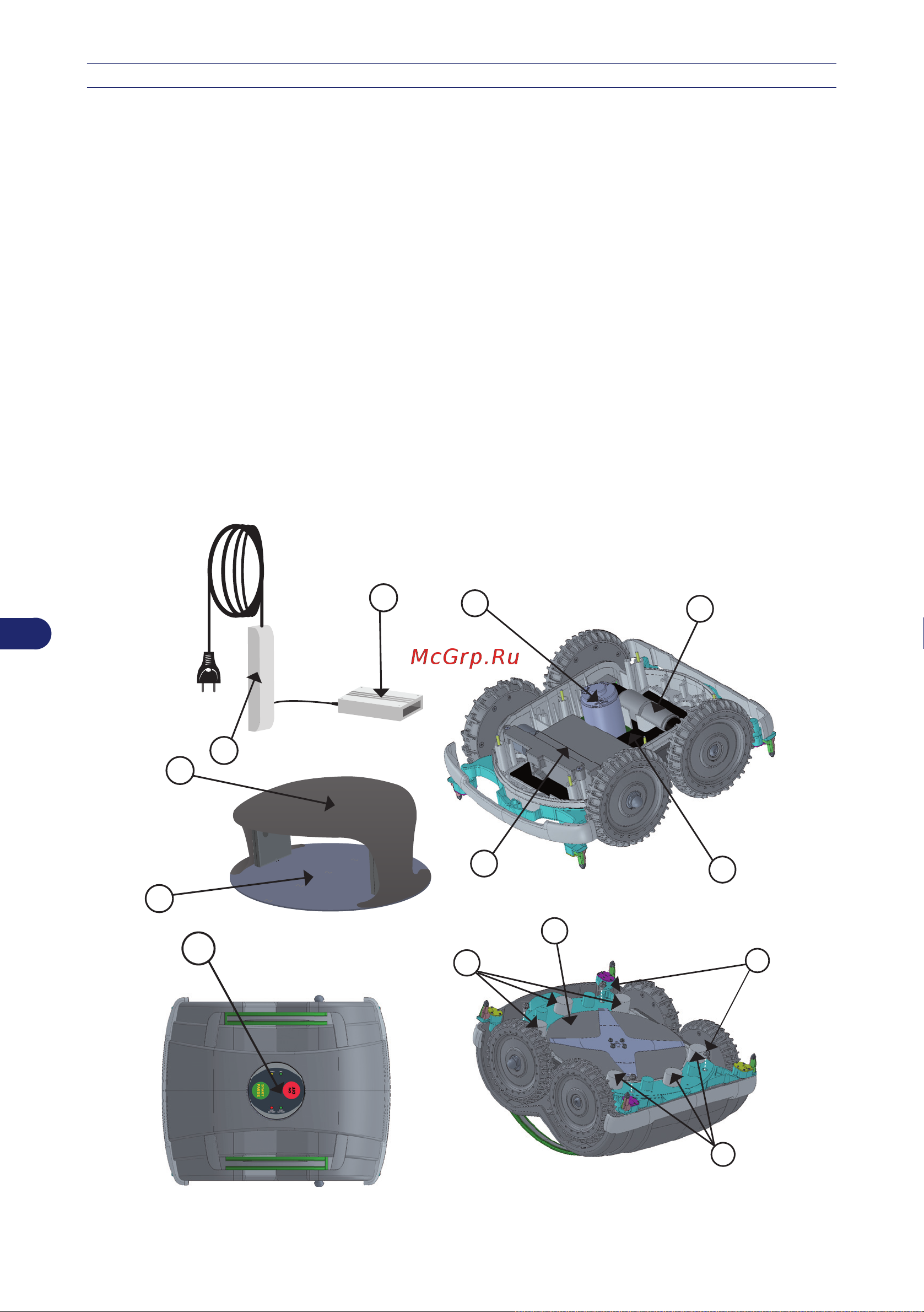

TÄRKEIMMÄT OSAT

A – Akut antavat: virtaa terän moottoreille ja pyörille.

B – Virtalähde: lataa akut (A) tai pitää ne latauksessa.

C – Piirikortti: ohjaa robotin automaattitoimintoja.

D – Näppäimistö: näppäimistöllä asetetaan ja katsotaan robotin toimintotavat.

E – Leikkuuterä: leikkaa nurmikon.

F – Sähkömoottori: käyttää leikkuuterää (E).

G – Sähkömoottori: toinen käyttää oikeanpuoleisen pyörän vetoyksikköä ja toinen vasemman-

puoleisen pyörän.

H – Tunnistimet: tunnistavat sen maaperän ominaisuudet, jota robotti parhaillaan leikkaa.

I-Syvyystunnistimet: Tunnistavat tyhjän tilan. Pyörien kanssa suoraan linjaan asennetut tunnisti-

met helpottavat kulkusuunnan vaihtamista ennen porraskohtia.

L–Lähetin: välittää signaalin ohjauskaapelille.

I-Latausasema: lataa akut (A) ja pitää ne latauksessa.

N- Suojakatto
