ÓRGANOS PRINCIPALES

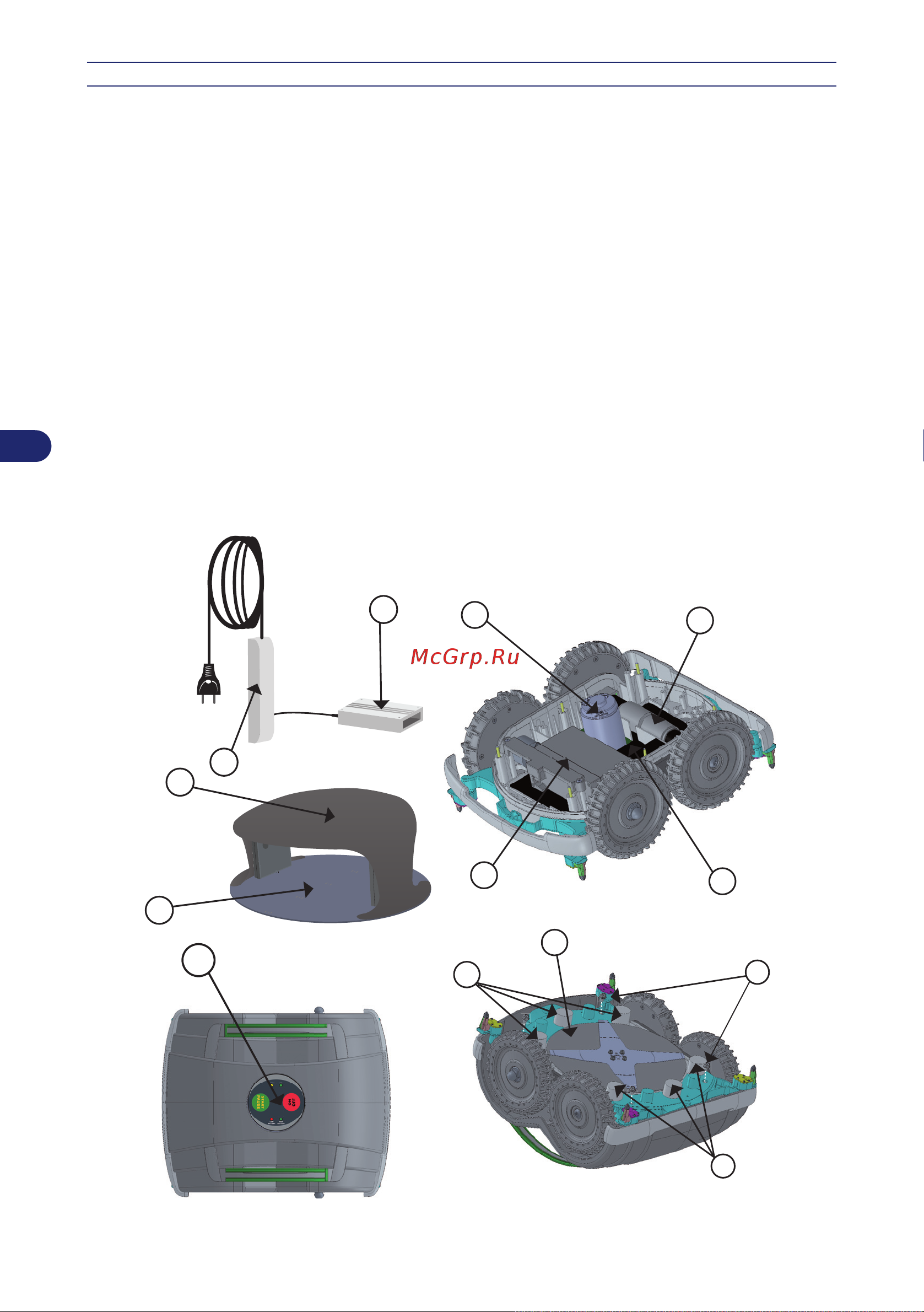

A – Baterías de acumuladores: alimentan los motores de la cuchilla y de accionamiento de las

ruedas.

B – Alimentador: sirve para cargar o mantener cargada las baterías (A).

C – Tarjeta electrónica: controla las funciones automáticas del robot.

D – Teclado de mandos: sirve para programar y visualizar las modalidades de funcionamiento

del robot.

E – Cuchilla de corte: efectúa el corte del césped.

F – Motor eléctrico: acciona la cuchilla de corte (E).

G – Motor eléctrico: uno acciona el grupo de transmisión de la rueda derecha, mientras el otro

acciona el de la rueda izquierda.

H – Sensores: sirven para reconocer las características del terreno en que está trabajando el robot

I-Sensores de cárcava: Sirven para reconocer el vacío. Su posición, alineada con las ruedas,

facilita la inversión del sentido de la marcha cuando encuentra un escalón.

L – Transmisor: transmite la señal al cable de guía.

M – Estación de recarga: sirve para cargar o mantener cargadas las baterías (A).

N – Techo de cubierta
