HUVUDDELAR

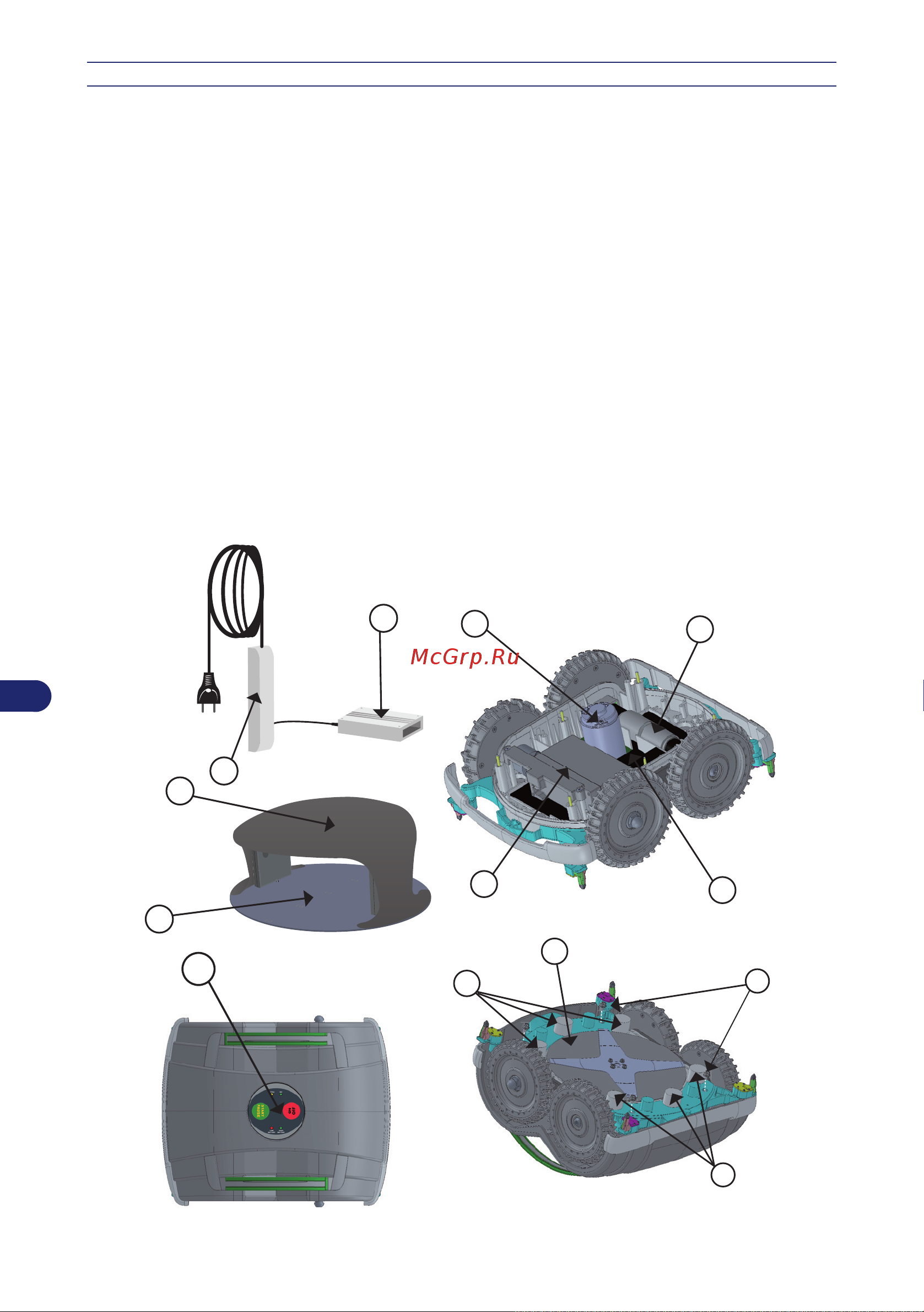

A – Ackumulatorbatterier: de strömför knivens motorer och driver hjulen.

B – Strömmatare: den laddar eller håller batterierna uppladdade (A).

C – Kretskort: kontrollerar robots automatiska funktioner.

D – Kontrollpanel: den har som funktion att ställa in och visualisera roboten funktionslägen.

E – Kniv: den utför klippningen av gräsmattan.

F – Elmotor: den aktiverar kniven(E).

G – Elmotor: den ena aktiverar transmissionsenheten för höger hjul medan den andra aktiverar

den för vänster hjul.

H – Sensorer: de har som funktion att känna igen markens utseende där robot håller på att

arbeta.

I-Kantsensorer: De har som funktion att känna igen tomrum eller fritt fall efter kanter. Positio-

nen i nivå med hjulen underlättar ändring av körriktningen före ett trappsteg.

L–Sändare: skickar signalen till ledarkabeln.

M-Laddningsstation: den laddar eller håller batterierna uppladdade (A).

N- Skyddstak
