Användarhandbok

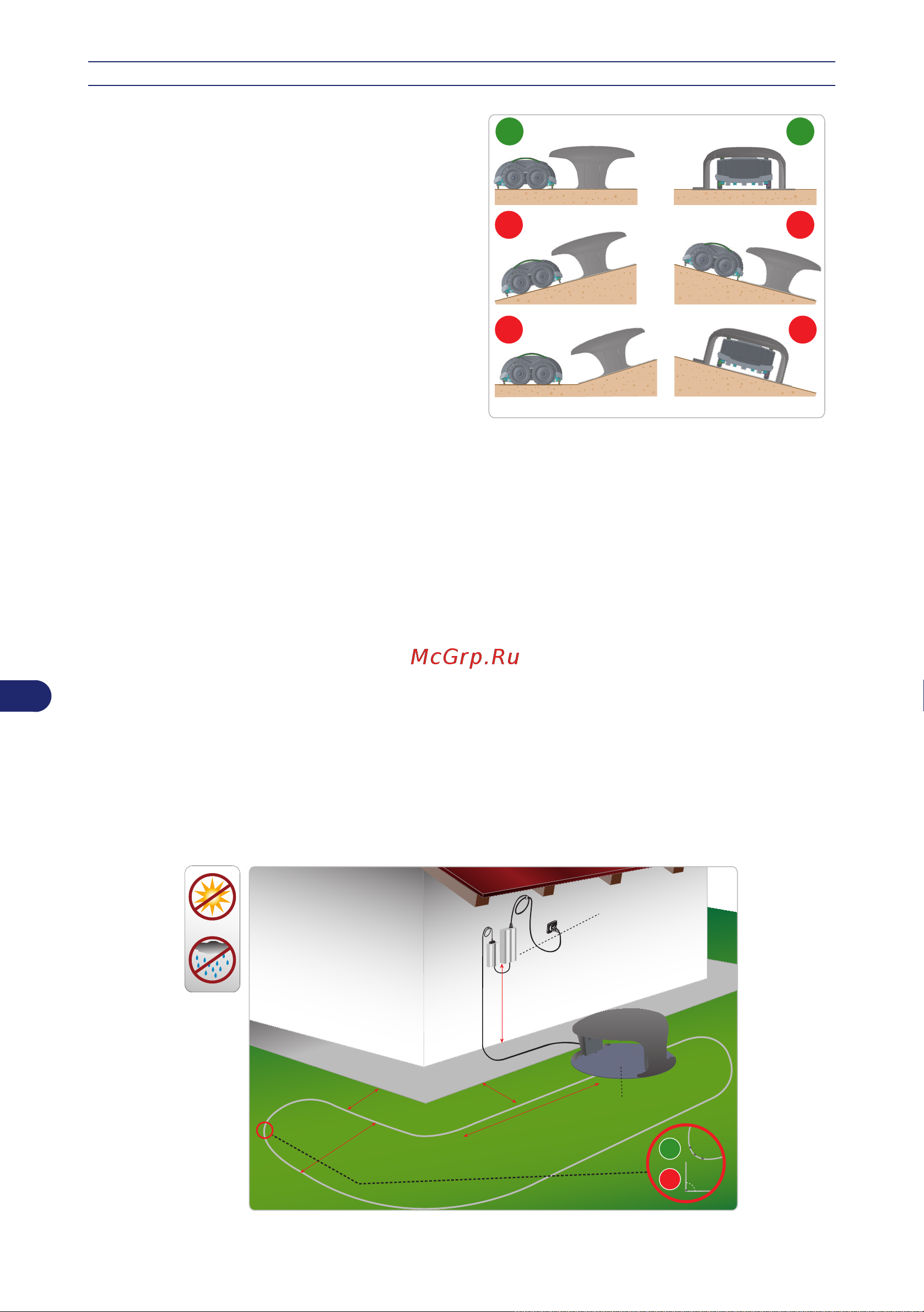

INSTALLATION AV LADDNINGSSTATION

Laddningsstationen ska placeras vid

gräsmattans kant och helst i delen med mest

utrymme runtomkring där det är enkelt att nå

övriga delar av gräsmattan.

NO NO

OK OK

Respektera följande regler vid utplacering av laddningsstationen:

- Området ska vara plant med jämn terräng.

- Marken ska vara kompakt, stabil och kunna garantera tillfredsställande dränering.

- Välj den bredaste delen av gräsmattan.

- Säkerställ att eventuella bevattningsanläggningar inte riktar vattenstrålarna mot

laddningsstationen.

- Strömkabeln som är ansluten till laddningsstationen ska löpa längs med den yttre delen av det

område som ska klippas.

- Ingångssidan till laddningsstationen ska vara placerad som på  guren för att göra det möjligt

för roboten att köra in genom att följa ledarkabeln i omvänd riktning.

- Före ankomst till laddningsstationen ska det  nnas ett rakt område på 200 cm (78,74 tum).

- Se till att laddningsstationen ät fast förankrad i marken och undvik att det bildas en liten avsats

i ingången till laddningsbasen, lägg eventuellt ut en liten matta av konstgräs i ingången för

att kompensera nivåskillnaden. Som ett alternativ kan ni delvis klippa gräsmattan och montera

laddningsbasen så att den är i nivå med grässkiktet.

- Laddningsstationen ska vara kopplad till strömmatar-och sändarenheten via en sladd som ska

löpa längs med klippningsområdets ytterkant. Räta ut sladden som löper från laddningsstationen

till strömmatar-sändarenheten. Korta inte av och förläng inte sladden.

90°

Strömmatar- och sändarenhet

laddningsstation

H. min. 160 cm

/ 63 inc.

35 cm

/ 13,78 inc.

200 cm

/ 78,74 inc.

35 cm

/ 13,78 inc.

100 cm

/ 39,37 inc.
