Bedienungsanleitung

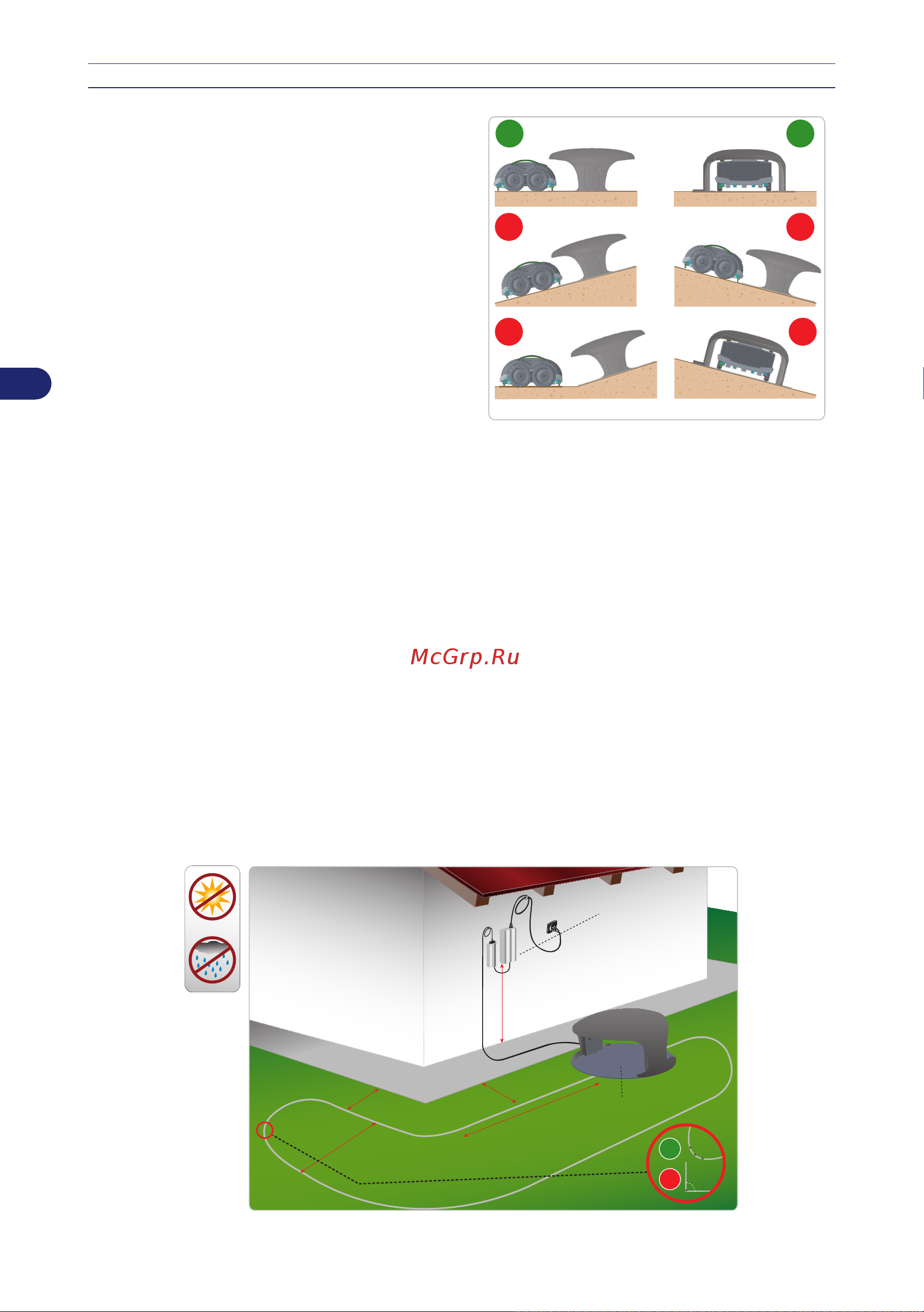

INSTALLATION DER LADESTATION

Die Ladestation muss am Rand des Rasens

vorzugsweise im Bereich mit den größeren

Abmessungen untergebracht werden. Sie

sollte so gelegen sein, dass sie von anderen

Rasen ächen aus leicht erreichbar ist.

NO NO

OK OK

Positionieren Sie die Ladestation nach folgenden Regeln:

- Der Bereich muss eben sein.

- Der Boden muss kompakt und stabil sein und einen guten Ab uss gewährleisten.

- Wählen Sie den größten Rasenbereich aus.

- Vergewissern Sie sich, dass der Wasserstrahl von eventuellen Regenrinnen nicht in die Ladestation

hinein geleitet wird.

- Das Stromkabel, das an die Ladestation angeschlossen ist, muss vom äußeren Rand des

Schnittbereichs entfernt verlegt werden.

- Die Eingangsseite der Ladestation muss so wie auf der Abbildung gezeigt liegen, um dem Roboter

das Hineingelangen zu ermöglichen, indem er dem Umzäunungsdraht im Uhrzeigersinn folgt.

- Vor der Ladestation müssen sich 200 cm (78,74 Zoll) Umzäunungsdraht in gerader Linie be nden.

- Die Ladestation muss am Boden gut  xiert sein. Vermeiden Sie, dass sich vor der Ladestation eine

Eingangsstufe bildet. Legen Sie eventuell an ihrem Eingang einen kleinen Teppich aus Kunstgras

aus, um eine Eingangsstufe auszugleichen. Alternativ dazu können Sie den Grasmantel entfernen

und Kunstgras au egen.

- Die Ladestation ist an die Gruppe Netzgerät-Sender mittels eines Kabels angeschlossen, das von

der Ladestation auf der Seite weg verlaufen muss, die außerhalb des Schnittbereichs liegt. Hängen

Sie die überschüssige Länge des Kabels von der Ladestation zur Gruppe Netzgerät-Sender auf.

Das Kabel darf nicht verkürzt oder verlängert werden.

90°

Gruppe Netzgerät - Sender

Ladestation

H. min. 160 cm

/ 63 inc.

35 cm

/ 13,78 inc.

200 cm

/ 78,74 inc.

35 cm

/ 13,78 inc.

100 cm

/ 39,37 inc.
