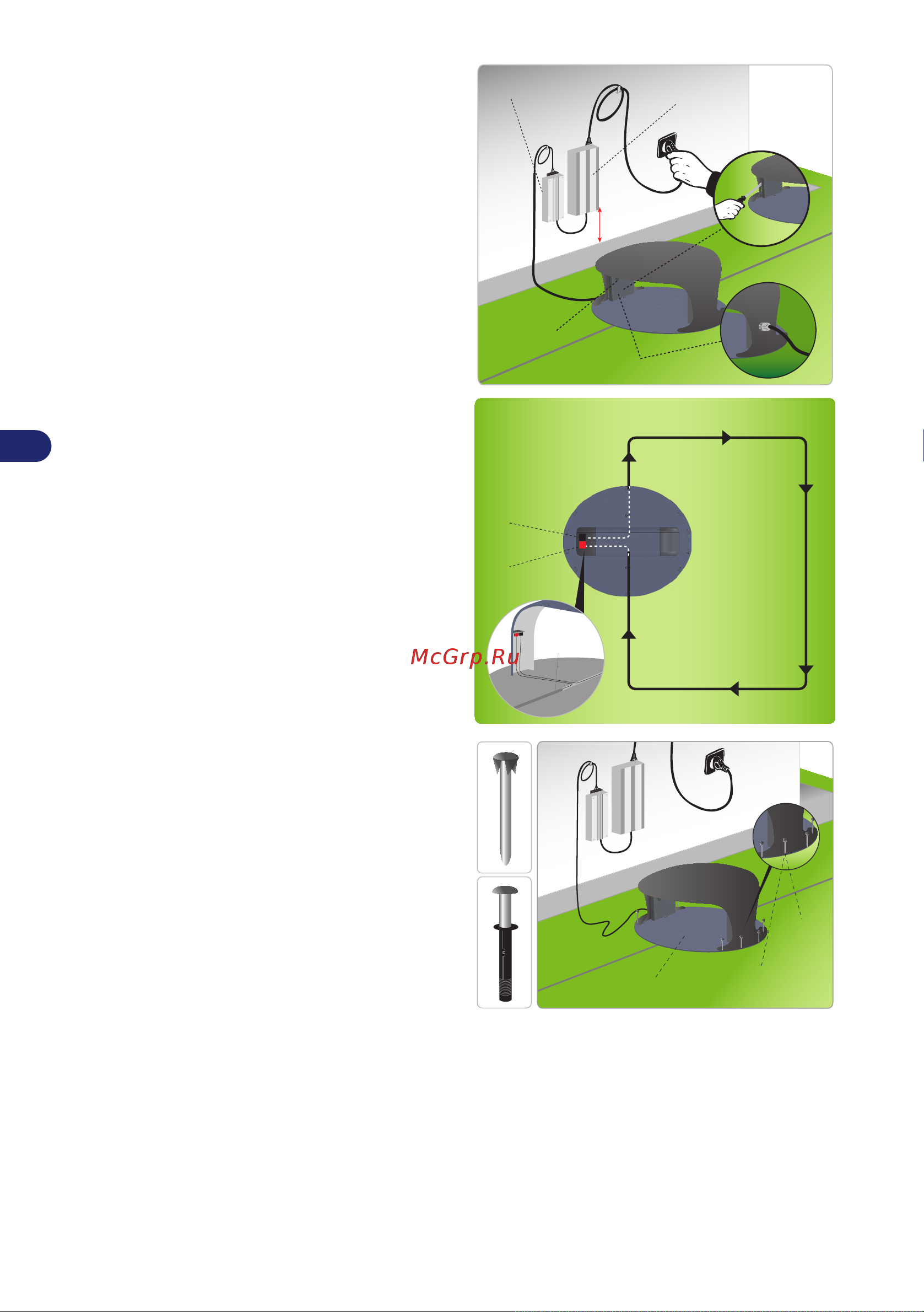

- Desmontar la protección (L).

alimentador de corriente (A)

protección (L)

transmisor (B)

H. min. 160 cm

(63.00 inc.)

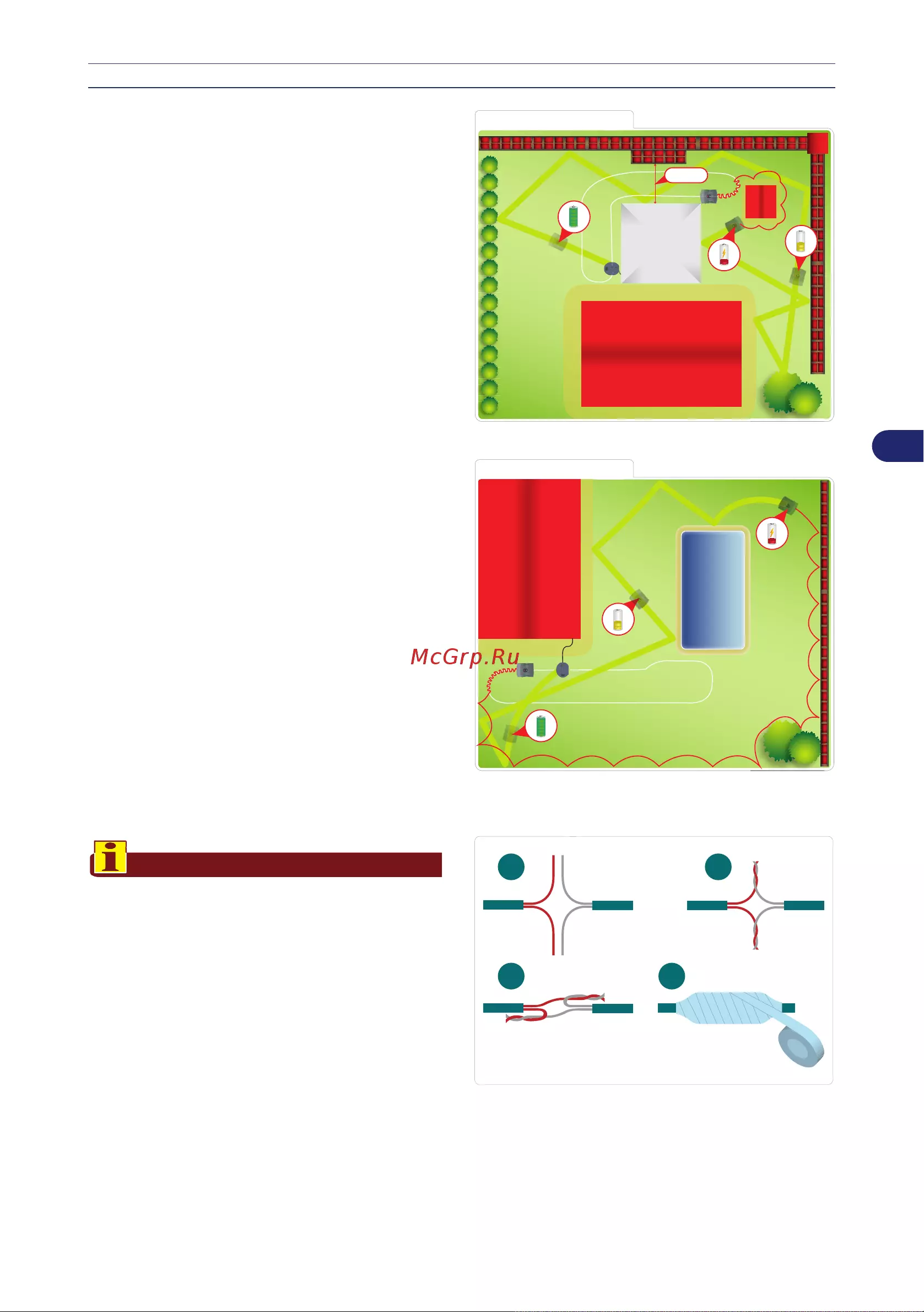

- Introducir el cable de guía (M) bajo la base.

- Conectar los dos extremos del cable a los

bornes de la base. El cable de llegada y

el de partida no se deben cruzar, como

muestra la  gura.

- Conectar el cable de alimentación de la

estación de recarga al transmisor (B).

- Enchufar la clavija del alimentador (A) a la

toma de electricidad. Si el led parpadea,

la conexión es correcta. En caso contrario,

es necesario identi car la anomalía (ver

“Búsqueda de averías”).

borne rojo

borne negro

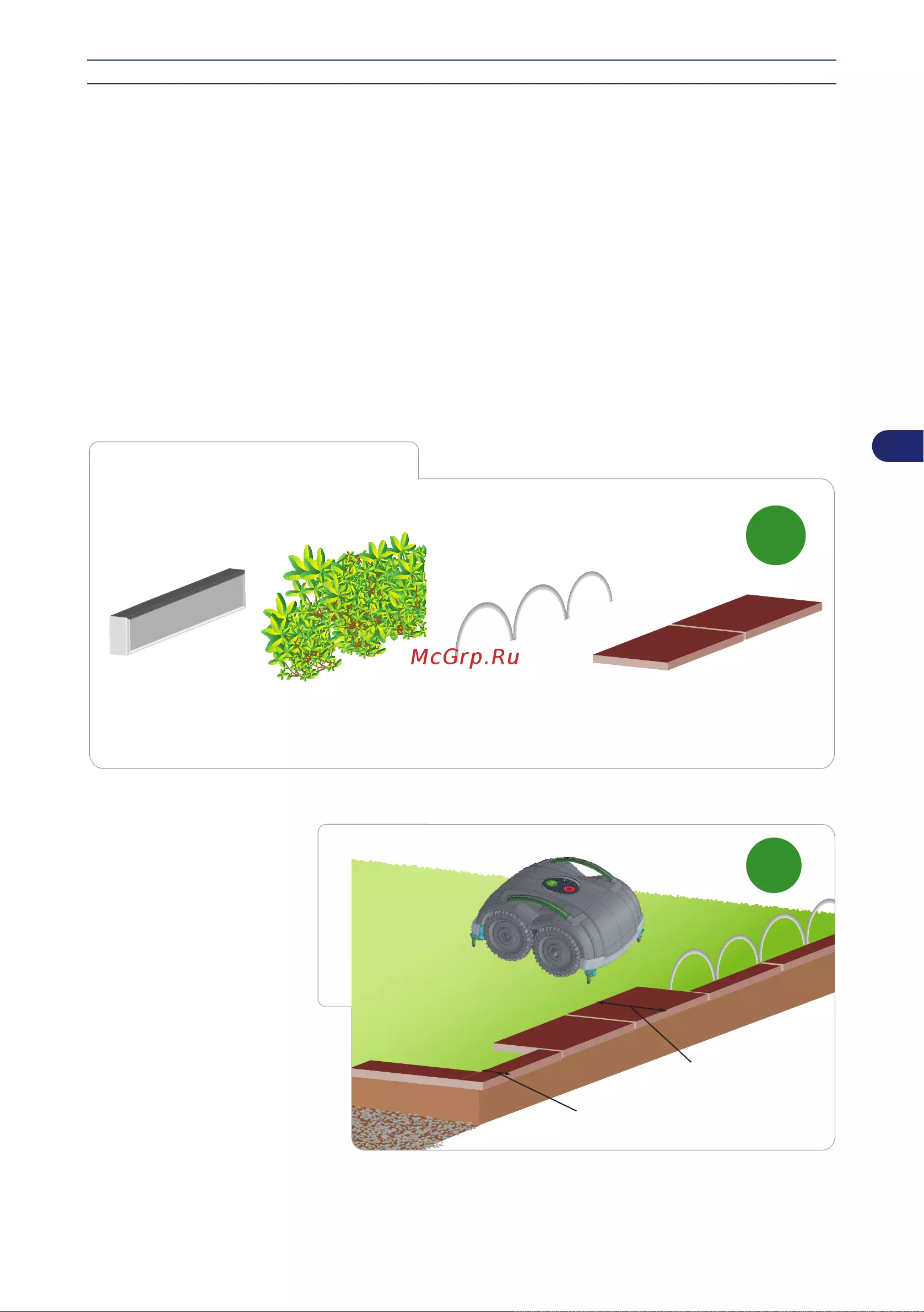

cordón perimetral (M)

- Montar la protección (L).

- Fijar la base (N) al suelo con los clavos (P).

clavos (P)

tacos

de expansión (Q)

estación de recarga (N)
