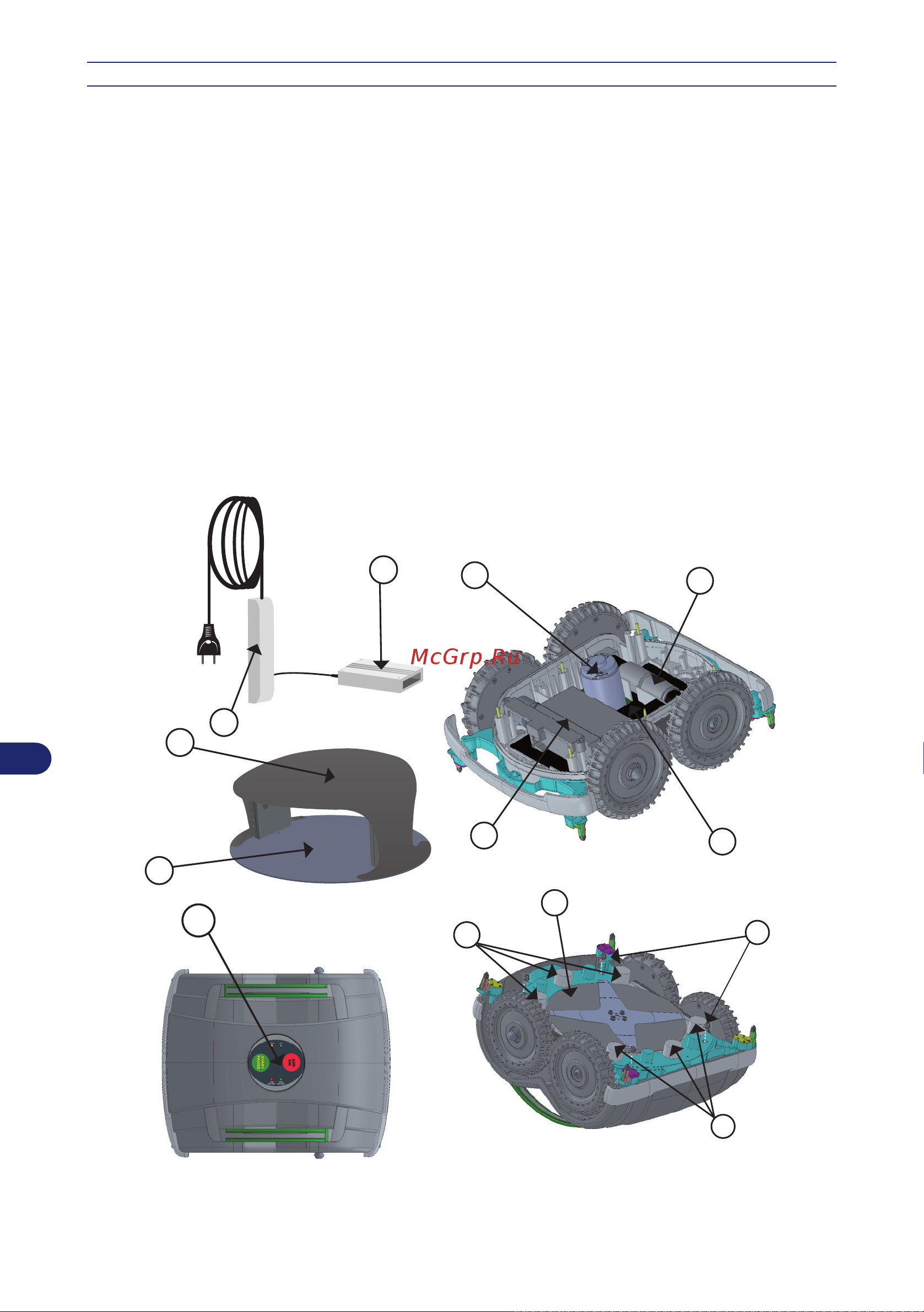

PRINCIPAIS COMPONENTES

A–Baterias de acumuladores: alimentam os motores da lâmina e de accionamento das rodas.

B–Alimentador: serve para carregar ou manter a carga das baterias (A).

C–Placa de circuito impresso: controla as funções automáticas do robô.

D–Teclado dos comandos: serve para con gurar e visualizar os modos de funcionamento do robô.

E–Lâmina de corte: efectua o corte do relvado.

F–Motor eléctrico: acciona a lâmina de corte (E).

G–Motor eléctrico: um acciona o grupo de transmissão da roda direita e o outro o da roda esquerda.

H–Sensores: servem para reconhecer as características do terreno que o robô está a tratar.

I-Sensores de ravina: Servem para reconhecer condições de vazio. A posição alinhada com as

rodas facilita a inversão de marcha perante um degrau.

L–Transmissor: transmite o sinal ao cabo-guia.

M-Estação de recarregamento: serve para carregar ou manter a carga das baterias (A).

N- Tecto de cobertura.
