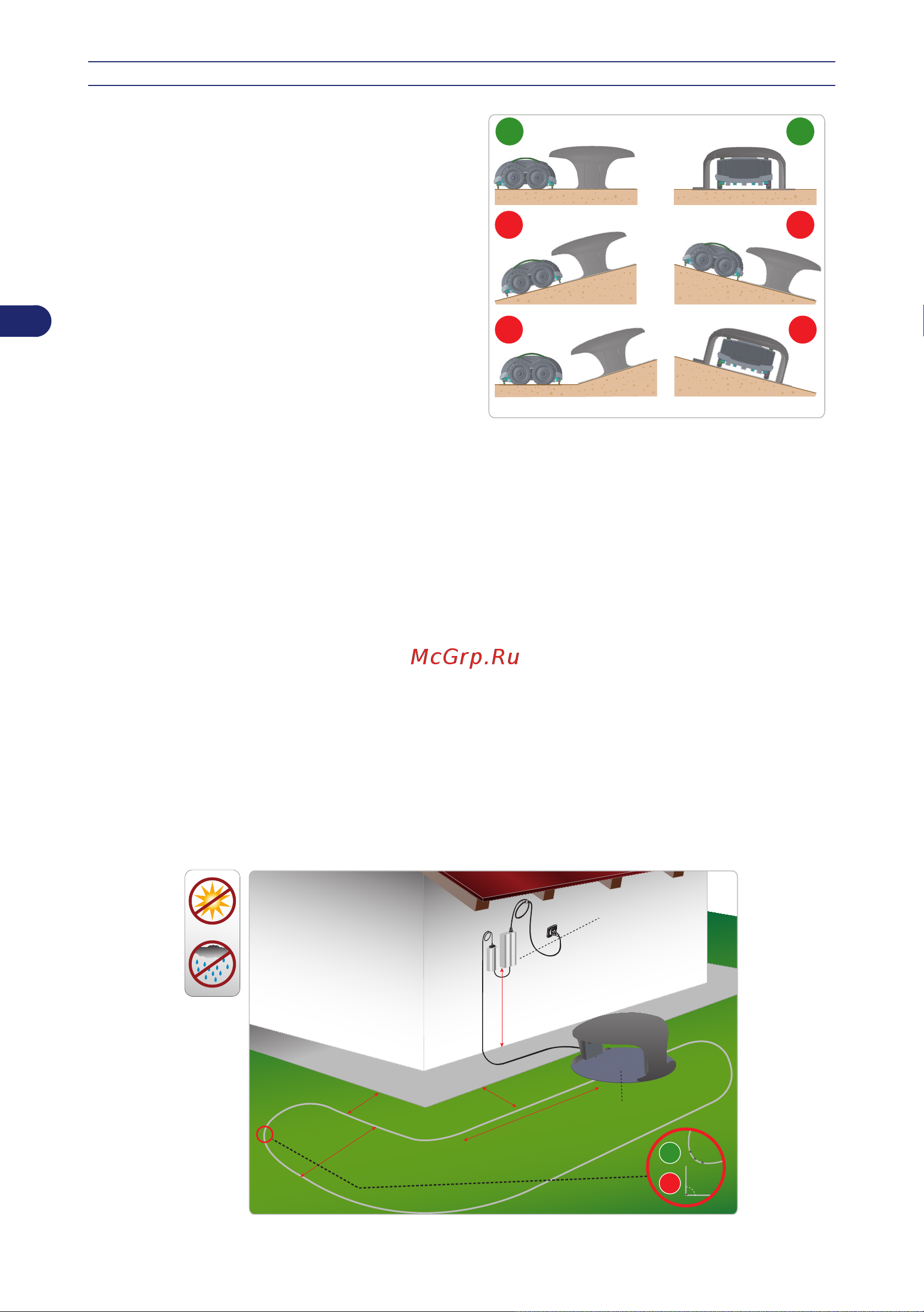

INSTALLATION BASE DE RECHARGEMENT

La base de rechargement doit se trouver sur

le bord de la pelouse de préférence dans la

zone la plus vaste et dans une zone à partir de

laquelle on peut facilement atteindre d’autres

zones de la pelouse.

NO NO

OK OK

Positionner la base de rechargement en respectant les règles suivantes :

- La zone doit être plate

- le terrain doit être compact, stable et en mesure de garantir un bon drainage

- Choisir la zone de la pelouse la plus étendue

- Faire en sorte que le jet d’eau des arroseurs éventuels n’arrose pas l’intérieur de la base de

rechargement.

- Le câble d’alimentation relié à la base de rechargement ne doit pas se trouver tout près du côté

externe de la zone de coupe.

- Le côté d’entrée de la base de rechargement doit être positionné de la manière indiquée sur

la  gure a n de permettre au robot d’y rentrer en suivant le  l de guidage dans le sens contraire

à celui des aiguilles d’une montre.

- Avant la base de rechargement il faut compter 200 cm (78,74 pouces) rectilignes.

- La base de rechargement doit être bien  xée au sol et il faut éviter que devant la base se forme

une sorte de marche à l’entrée, dans ce but prévoir éventuellement un petit tapis d’herbe

synthétique pour compenser la marche d’entrée. Autrement il faudra éliminer une partie de la

pelouse et installer la base au raz de l’herbe.

- La base de rechargement est connectée au groupe d’alimentation – transmission par

l’intermédiaire d’un cordon qui doit s’éloigner de la base de rechargement du côté qui se trouve

à l’extérieur de la zone de coupe. Dérouler le cordon en plus qui relie la base de rechargement

au groupe d’alimentation-transmission. Ne jamais raccourcir ni allonger le cordon.

90°

groupe alimentateur – transmetteur

station de charge

H. min. 160 cm

/ 63 inc.

35 cm

/ 13,78 inc.

200 cm

/ 78,74 inc.

35 cm

/ 13,78 inc.

100 cm

/ 39,37 inc.
