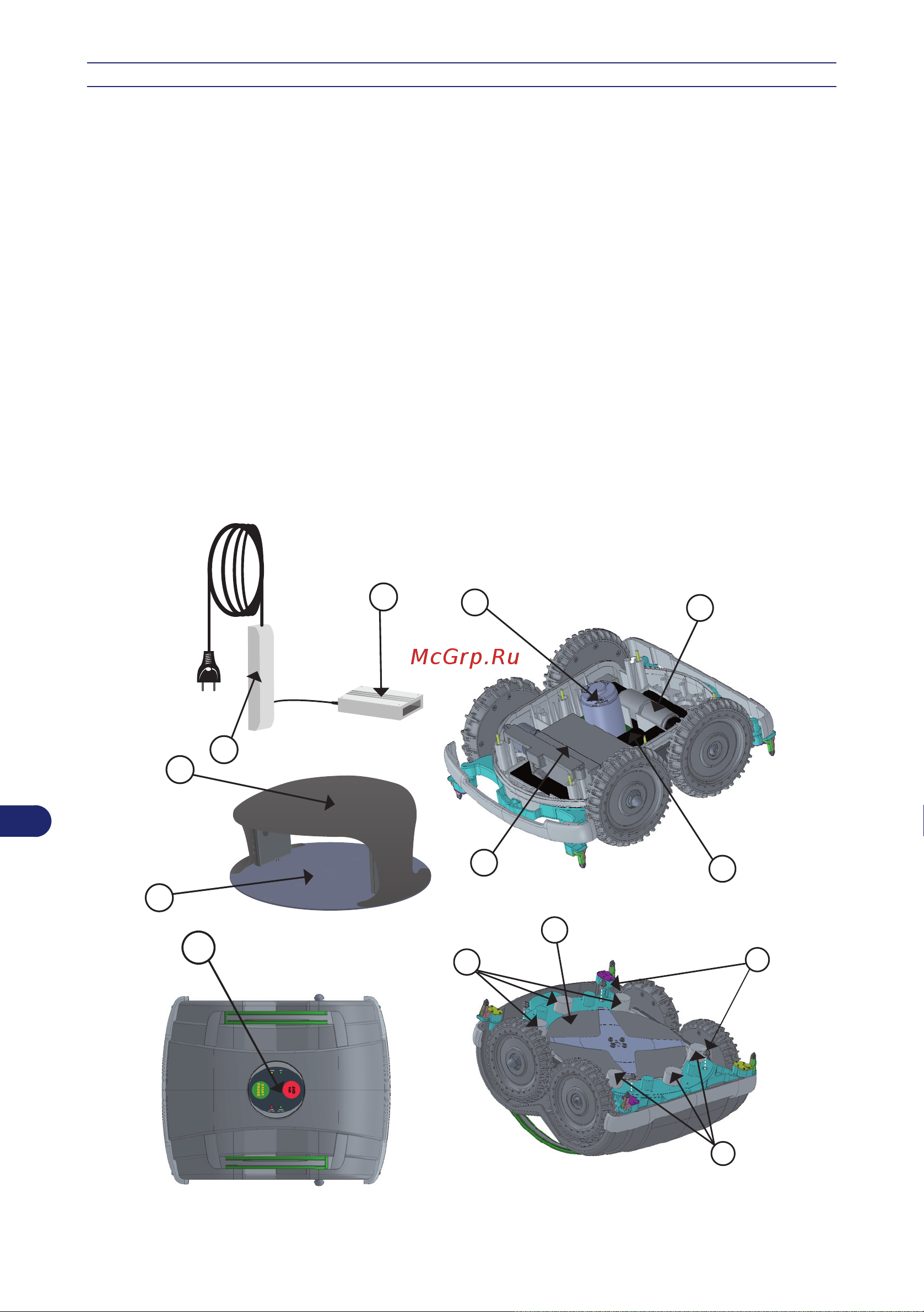

HLAVNÍ DÍLY

A–Akumulátorové baterie: napájejí motory nože a pohyb kol.

B–Napájecí zdroj: slouží k dobíjení baterií (A) a uchovává baterie stále nabité.

C–Karta elektroniky: řídí automatické funkce robotu.

D–Ovládací tlačítkový panel: slouží pro nastavení a zobrazení podmínek provozu robotu.

E–Žací nůž: realizuje sečení trávníku.

F–Elektromotor: uvádí do chodu žací nůž (E).

G–Elektromotor: jeden uvádí do chodu hnací jednotku pravého kola, zatímco druhý hnací

jednotku levého kola.

H–Snímače: slouží k rozpoznání vlastností terénu, na kterém robot pracuje.

I-Snímače rozpoznání hloubky: Slouží k identiﬁ kaci hloubek. Senzory umístěné za koly

usnadňují obrat ve směru jízdy před stupněm.

L-Vysílač: vysílá signál vodicímu kabelu.

M-Nabíjecí stanice: slouží k dobíjení baterií nebo k udržení jejich nabití(A)

N- Ochranný kryt
