Navodila za uporabo

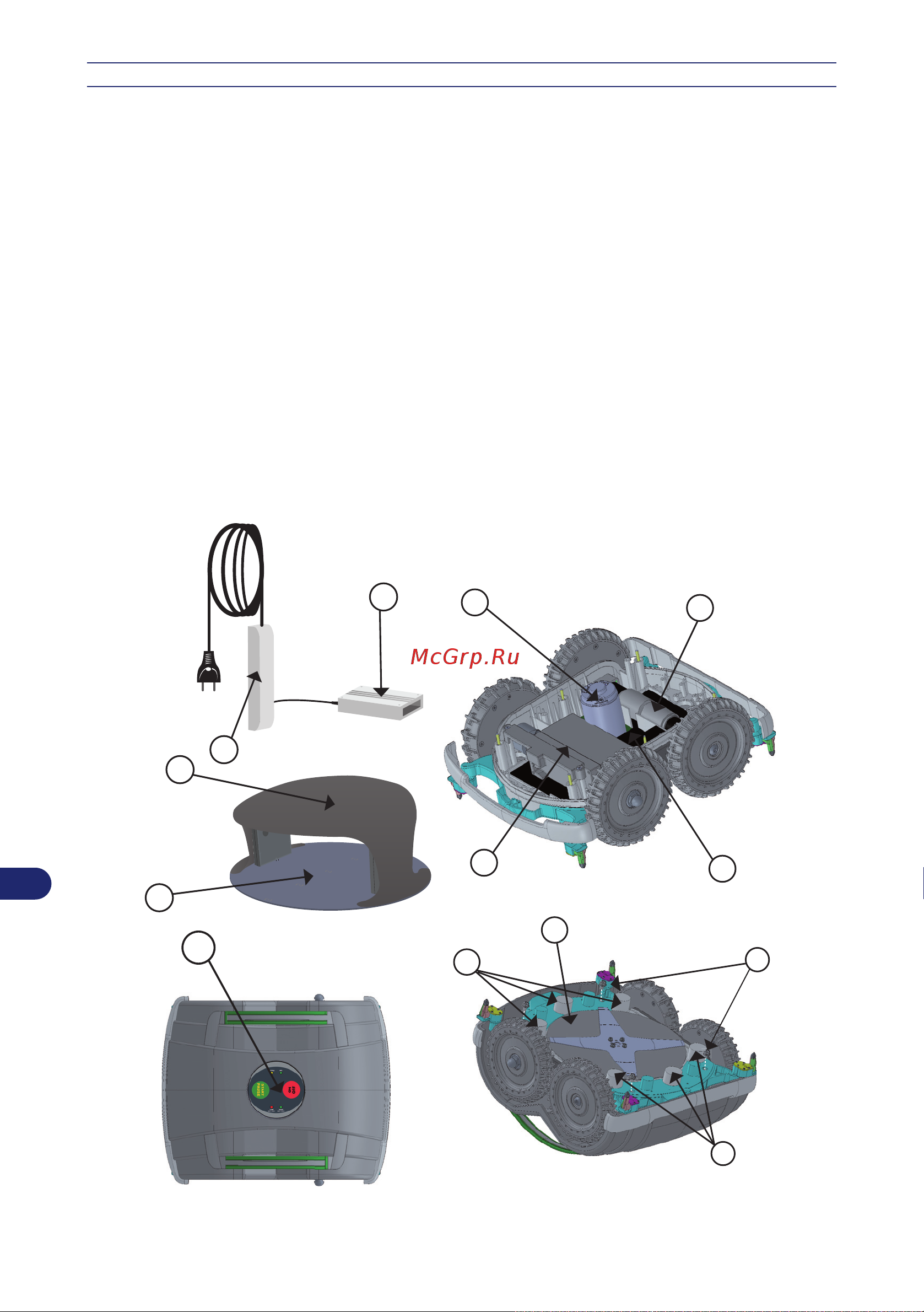

GLAVNI SESTAVNI DELI

A–Akumulator: dovaja električno energijo rezilu in motorju.

B–Napajalna naprava: za polnjenje ali vzdrževanja polnosti akumulatorja (A).

C–Matična plošča: kontrolira samodejno delovanje robota.

D–Kontrolna plošča: za nastavitev in prikaz načinov delovanja robota.

E–Rezilo: kosi travo.

F–Električni motor: poganja rezilo (E).

G–Električni motor: en motor poganja levo kolo, drugi desnega.

H–Senzor: za prepoznavanje lastnosti tal na katerih deluje robot.

I –Senzor globine: zazna globino (škarpa…) in luknje na terenu. Nameščeni so v liniji koles, zato

spremeni smer, še preden kolo zapelje v luknjo.

L-Oddajnik: sporoča signal vodilnemu kablu.

M-Napajalna postaja: ima nalogo, da polni baterije (A) ali jih ohranja napolnjene.

N-Streha
