INSTALLAZIONE STAZIONE DI RICARICA

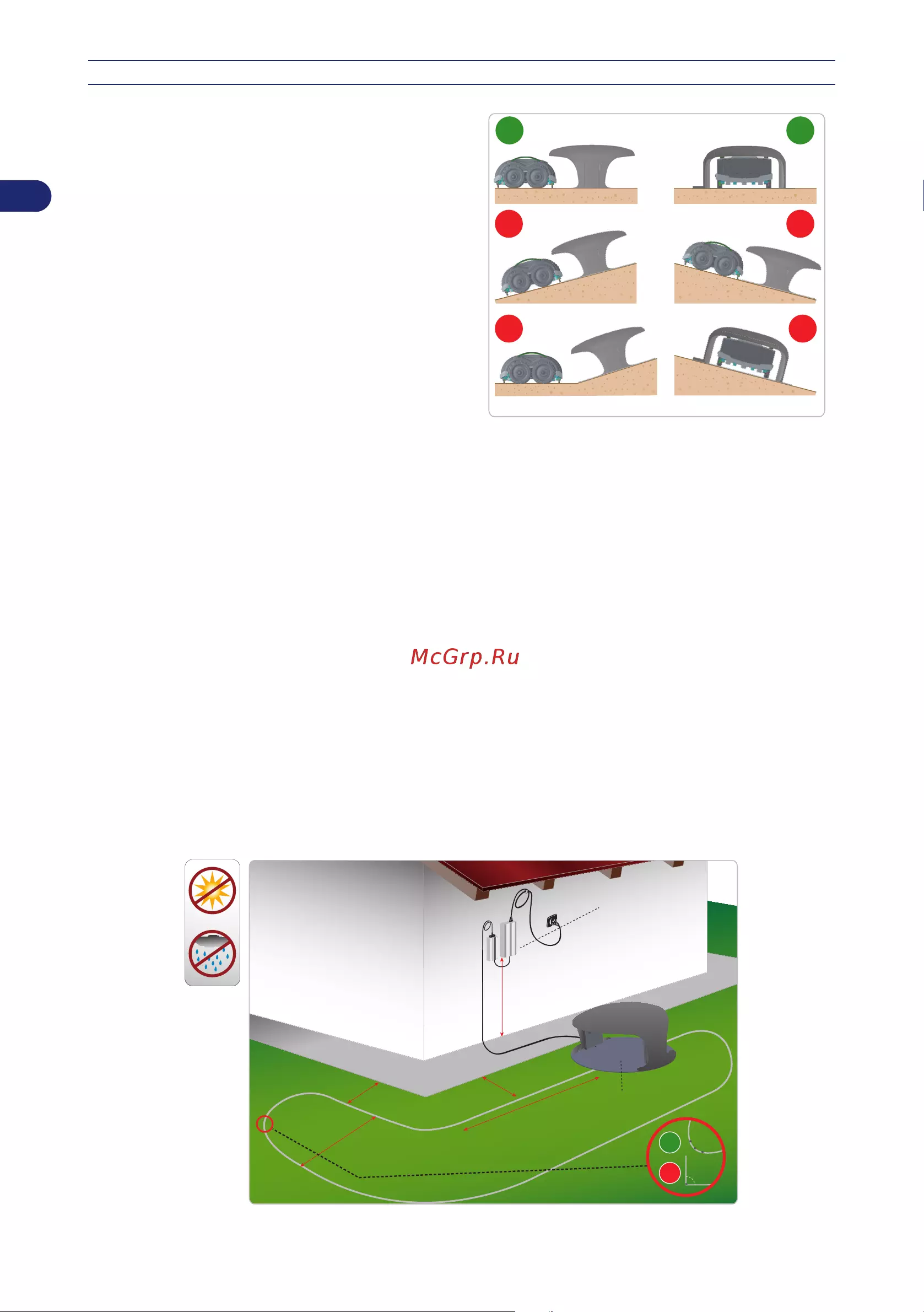

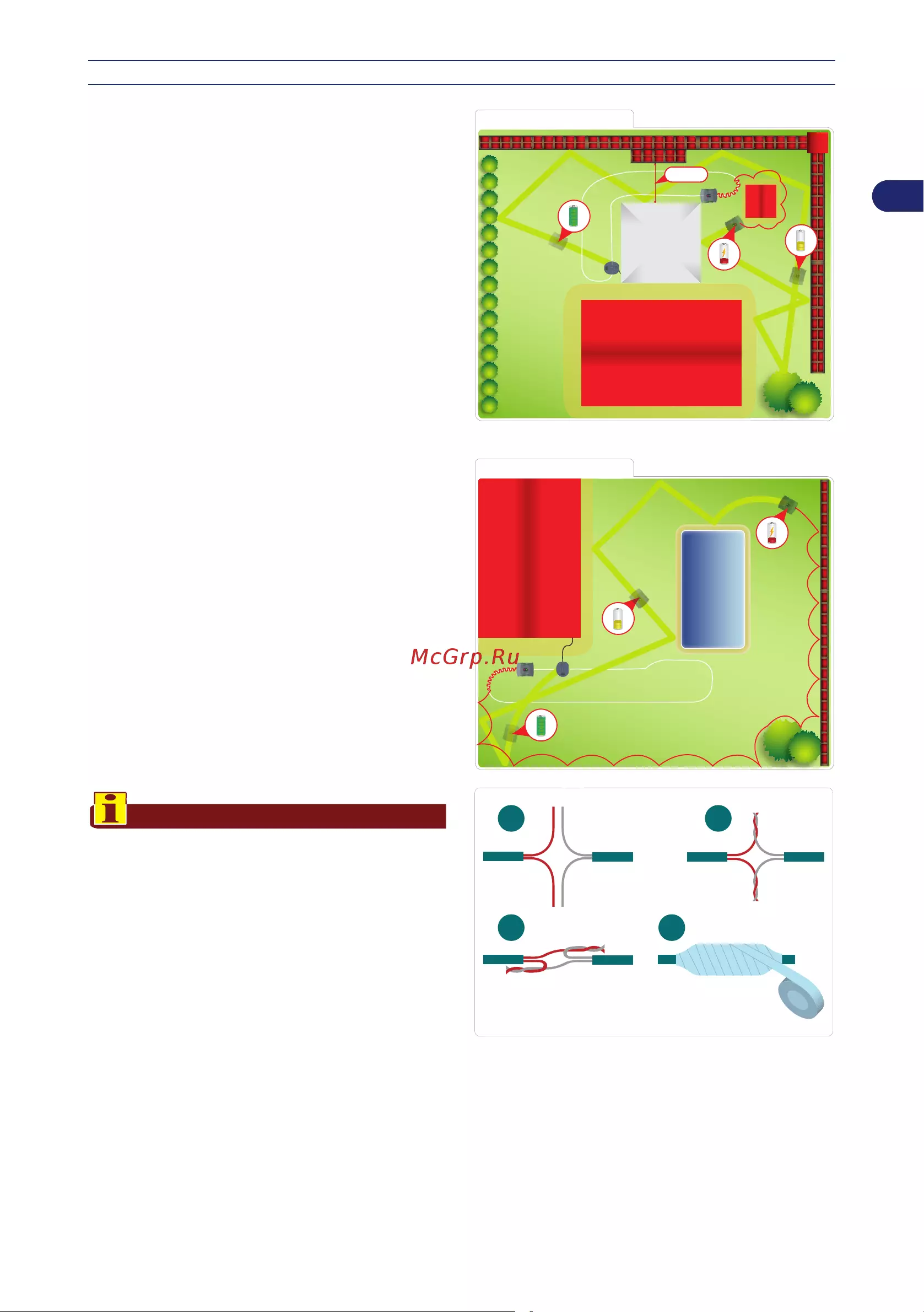

La stazione di ricarica deve essere posizionata

al bordo del prato nella zona di dimensioni

maggiori e in una zona facilmente accessibile

da altre zone di prato.

NO NO

OK OK

Posizionare la stazione di ricarica rispettando le seguenti regole :

- La zona deve essere pianeggiante

- Il terreno deve essere compatto stabile ed in grado di garantire un buon drenaggio

- Scegliere la zona di prato più ampia

- Accertarsi che gli eventuali irrigatori non dirigano il getto d’acqua all’interno della stazione di

ricarica.

- Il cavo di alimentazione collegato alla stazione di ricarica deve allontanarsi dal lato esterno

dell’area di taglio.

- Il lato di ingresso della stazione di ricarica deve essere posizionato come in  gura per permettere

al robot di rientrarvi seguendo il cavo guida in senso orario.

- Prima della stazione di ricarica ci devono essere 200 cm (78,74 inc.) rettilinei.

- La stazione di ricarica deve essere ben  ssata a terra e bisogna evitare che di fronte alla base si

formi uno scalino di ingresso eventualmente posizionando al suo ingresso un piccolo tappetino

di  nta erba per compensare lo scalino di ingresso. In alternativa rimuovere parzialmente il

manto erboso ed installare la base a  lo d’erba.

- La stazione di ricarica deve essere collegata al gruppo alimentatore-trasmettitore tramite

un cordone che deve allontanarsi dalla stazione di ricarica dal lato esterno dell’area di taglio.

Distendere il cordone in eccesso che dalla stazione di ricarica raggiunge il gruppo alimentatore-

trasmettitore. Non accorciare o allungare il cordone.

90°

gruppo alimentatore - trasmettitore

stazione di ricarica

H. min. 160 cm

/ 63 inc.

35 cm

/ 13,78 inc.

200 cm

/ 78,74 inc.

35 cm

/ 13,78 inc.

100 cm

/ 39,37 inc.
