Notice d’instructions

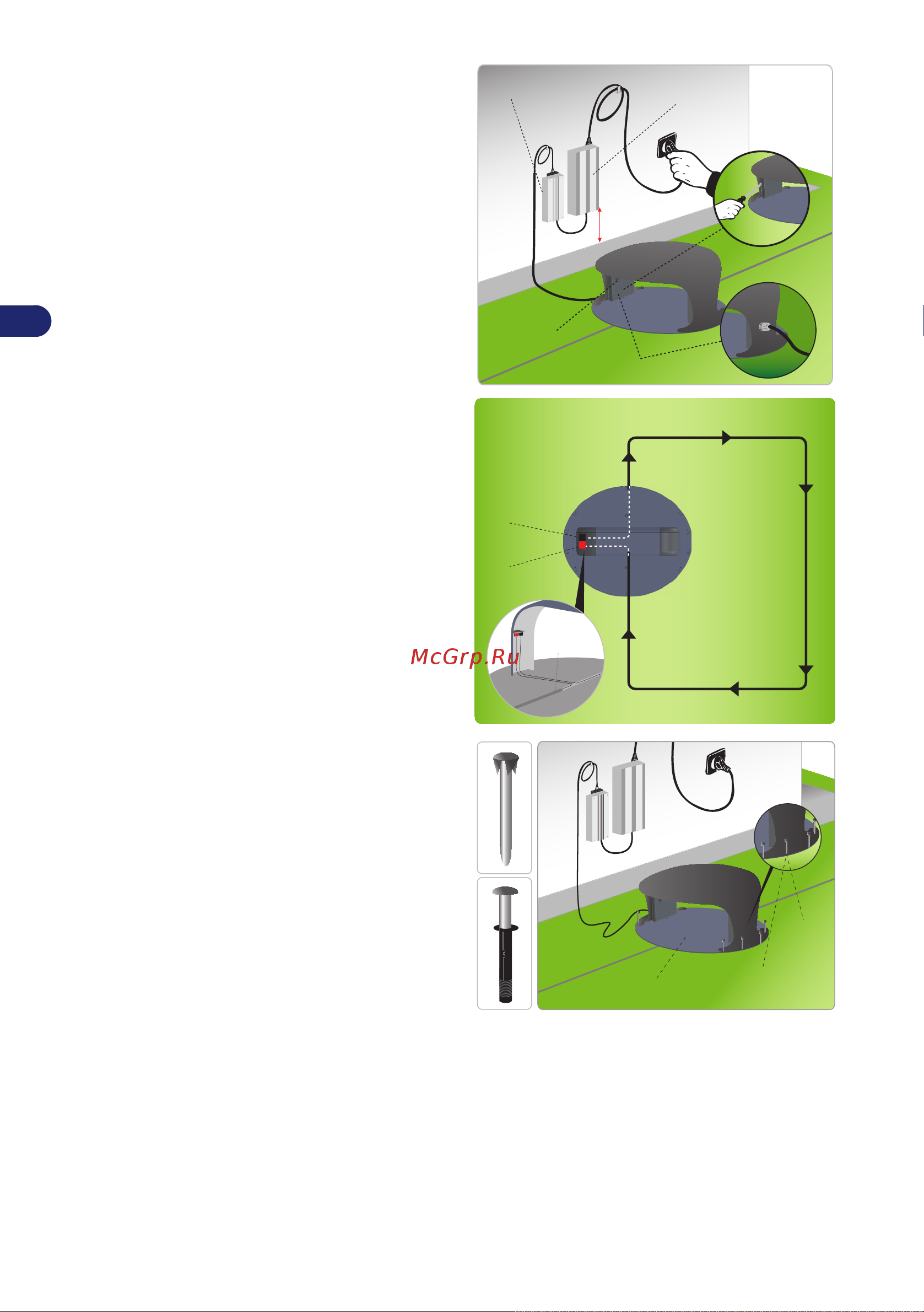

- Démonter la protection (L).

groupe alimentateur – transmetteur (A)

protection (L)

transmetteur (B)

H. min. 160 cm

(63.00 inc.)

- Insérer le  l de guidage (M) sous la base.

- Raccorder les deux extrémités du  l aux

bornes de la base. Le câble d’arrivée et

celui de départ ne doivent pas se croiser,

comme indiqué sur la  gure.

- Raccorder le câble d’alimentation de la base

de rechargement au transmetteur (B).

- Brancher la  che de l’alimentateur (A) à la

prise de courant. Si la diode s’allume le

raccordement est correct. Si ce n’est pas le

cas il faut faire une recherche de l’anomalie

(voir “Recherche pannes”).

borne rouge

borne noire

fil de guidage (M)

- Monter la protection (L).

- Fixer la base (N) au terrain avec les clous (P).

clous (P)

vis tamponnées (Q)

station de charge (N)
