Manuale d’uso

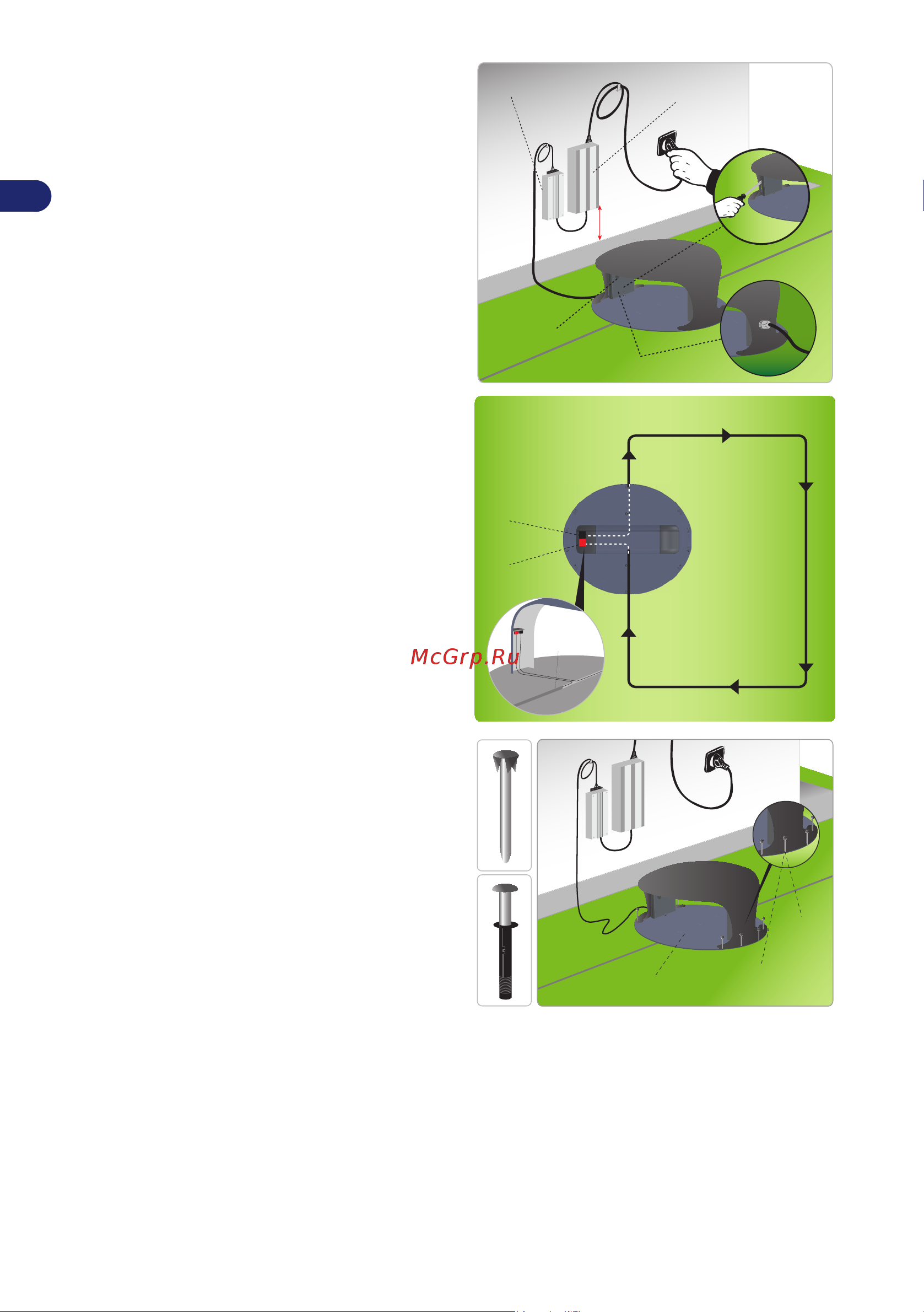

- Smontare la protezione (L).

alimentatore di corrente (A)

protezione (L)

trasmettitore (B)

H. min. 160 cm

(63.00 inc.)

- Inserire il cavo guida (M) sotto alla base.

- Collegare le due estremità del cavo ai

morsetti della base. Il cavo di arrivo e quello

di partenza non si devono incrociare, come

mostrato in  gura.

- Collegare il cavo di alimentazione della

stazione di ricarica al trasmettitore (B).

- Collegare la spina dell’alimentatore (A)

alla presa elettrica. Se il led lampeggia il

collegamento è corretto. In caso contrario,

è necessario veri care l’anomalia (Vedi

“Ricerca guasti”).

morsetto rosso

morsetto nero

filo perimetrale (M)

- Montare la protezione (L).

- Fissare la base (N) al terreno con i chiodi (P).

chiodi (P)

tasselli

ad espansione (Q)

stazione di ricarica (N)
