116 FR

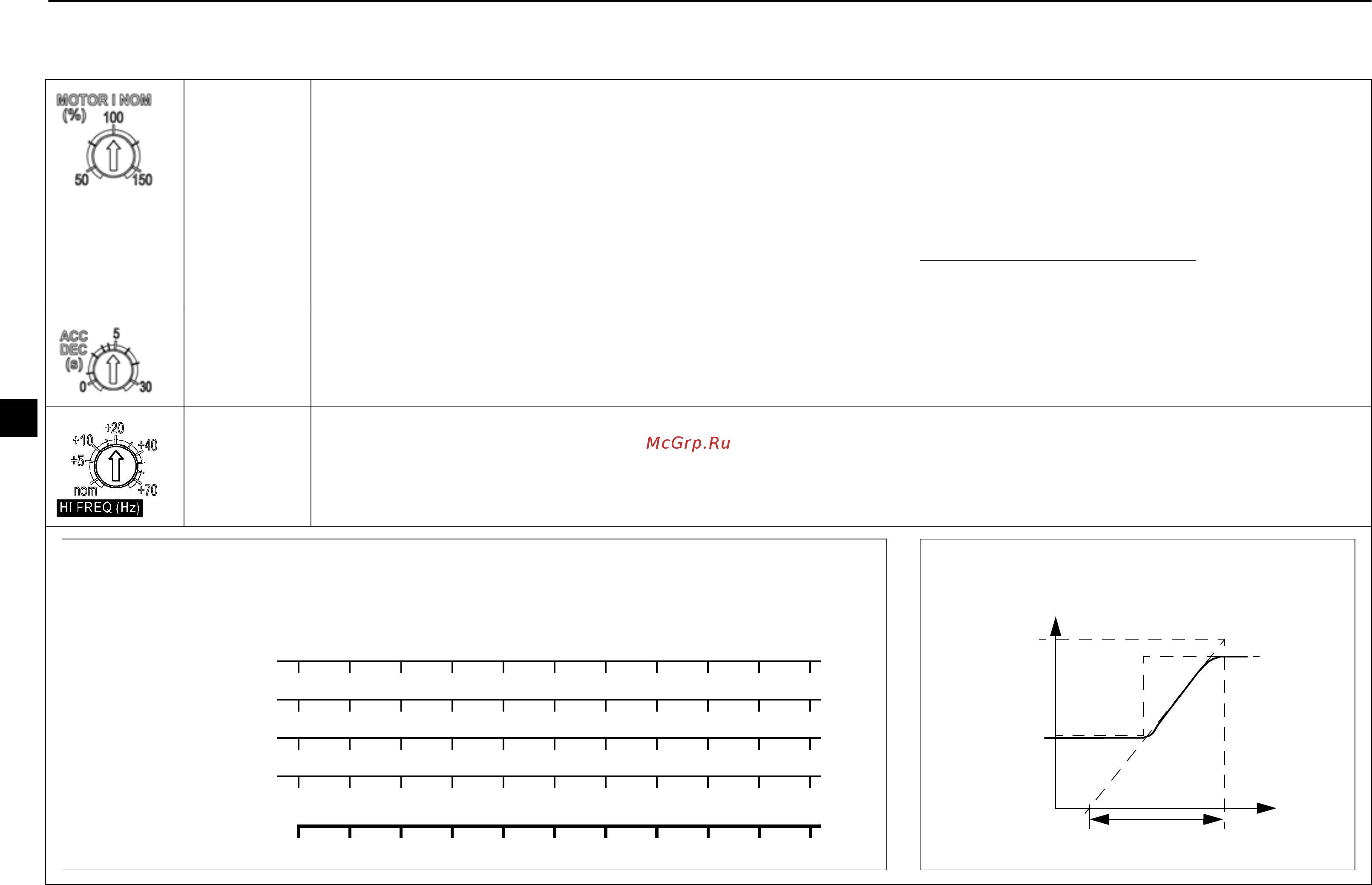

Potentiomètres de commande
Les potentiomètres de commande sont réglés au moyen d’un tournevis. En préréglage usine, tous les potentiomètres se trouvent en
position centrale.
MOTOR I
NOM
Calculez MOTOR I NOM (courant nominal du moteur) avec l’équation suivante ou relevez la valeur MOTOR I NOM
dans le graphique ci-dessous. L’ACS55 évalue la température du moteur sur la base du courant de sortie mesuré et
du courant nominal du moteur défini. Le variateur déclenche si la température ainsi déterminée révèle un
échauffement anormal du moteur.
N.B. : Si, par leur longueur, les câbles moteur induisent des courants capacitifs importants, vous devrez peut-être
augmenter le réglage de MOTOR I NOM.
ACC/DEC Définition du temps d’accélération et de décélération entre la fréquence mini et la fréquence maxi, et vice versa, en
secondes. Plus le temps ACC/DEC est long, moins vite l’ACS55 suivra la référence donnée.
HI FREQ Limitation de la fréquence de sortie à une valeur réglée entre la fréquence nominale et la fréquence nominale
+ 70 Hz. Pour utiliser ce potentiomètre, activez le mode Haute fréquence avec le commutateur DIP HI FREQ. Cf.
Commutateurs DIP page 114.
MOTOR I NOM (%) =
Courant nominal moteur [A]
Courant nominal ACS55 [A]
• 100%
Réf. [%]
t
100
ACC/DEC
Graphique de sélection MOTOR I NOM Temps ACC/DEC
ACS55-01x-
-01A4-
x
0,7 0,8 1,0 1,2
1,4
1,6 1,8 2,0 2,1
-02A2-
x
1,1 1,3 1,5 1,8 2,0
2,2
2,42,62,83,0 3,3
-04A3-
x
2,2 2,6 3,0 3,5 4,0
4,3
4,7 5,2 5,6 6,0 6,5
-07A6-
x
3,8 4,6 5,3 6,1 6,8
7,6
8,4 9,3 10,2 11,4
-09A8-
x
4,9 5,9 6,9 7,8 8,8
9,8
10,8 12,0 13,3 14,7
MOTOR I NOM
50 60 70 80 90
100
110 120 130 140 150%
Courant nominal moteur (A)
