FI 97

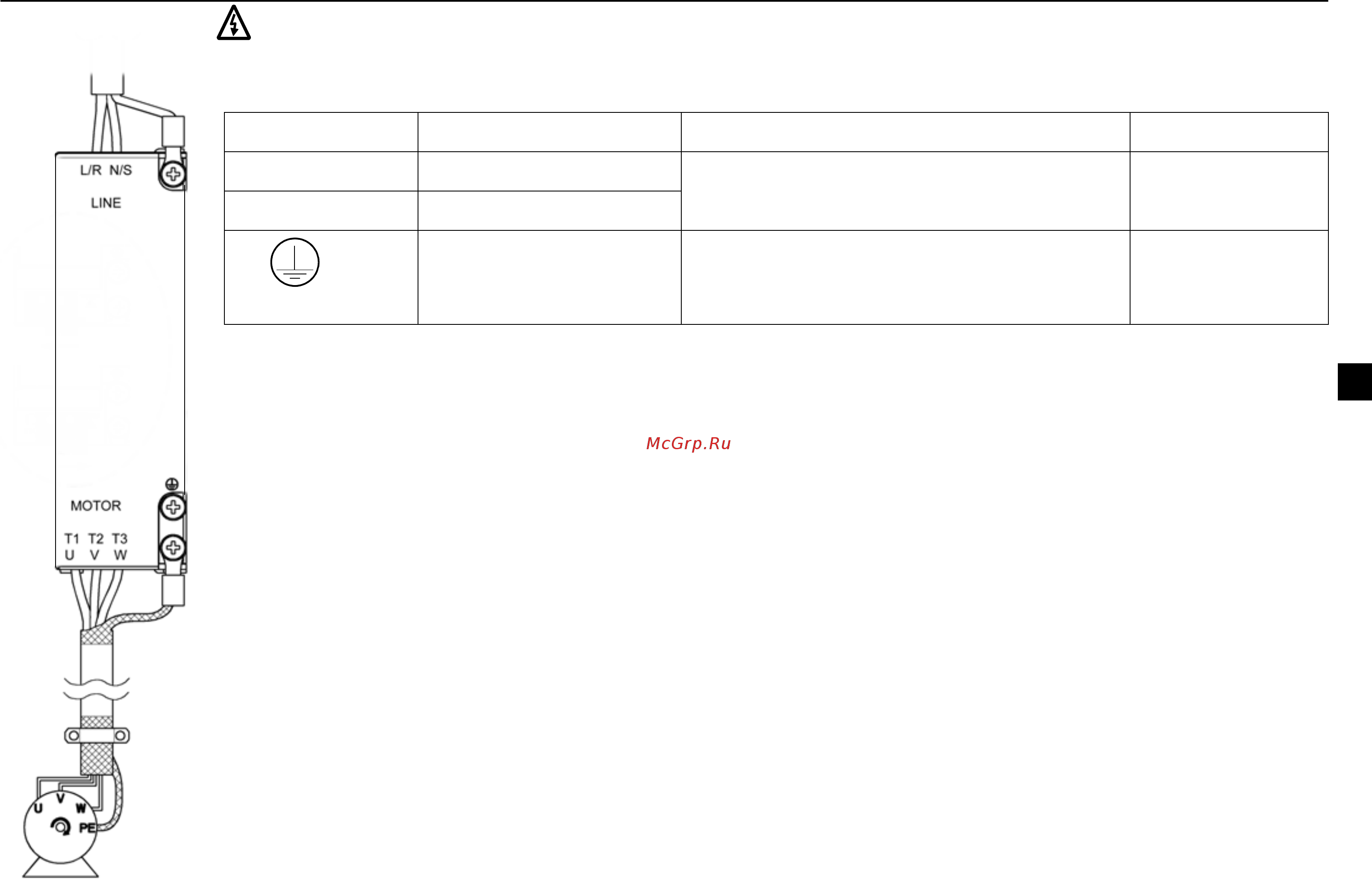

Syöttö- ja moottorikaapelien kytkeminen
Varoitus! Varmista ennen asennusta, että verkkojännite on kytketty irti.
Huomautus: Varmista, että syöttöjännite on oikea. Jos 230 VAC:n jännite kytketään 115 VAC:n ACS55-
taajuusmuuttajaan, laite vahingoittuu.
Varoitus!
Jos jäähdytyselementtiä ei ole maadoitettu kunnolla, sen koskettaminen voi aiheuttaa sähköiskun.
Huomautus:
Käytä vain laitteen mukana toimitettuja M4x8 Combi -ruuveja. Maadoitusruuvien suurin sallittu pituus on
6mm
.
Noudata paikallisia kaapelin poikkipinta-alaa koskevia ohjeita. Jos ympäristön lämpötila on yli 30 °C, käytä syöttö- ja
moottorikaapeleita, joiden lämpökestoisuus on 60 °C tai 75 °C. Katso myös kohta
Muu kaapelointi ja EMC-ohjeet
sivulla
99
.
ACS55:n maavuotovirta voi ylittää 3,5 mA AC / 10 mA DC. Standardin EN50178:n mukaisesti ACS55-taajuusmuuttajaa saa
käyttää vain kiinteissä asennuksissa.
Syöttösulake
Katso suositeltavat sulaketyypit kohdasta
Tekniset tiedot
sivulla
102
.
Moottori
Moottorin on oltava kolmivaiheinen AC-oikosulkumoottori, jonka nimellisjännite U
N
on 200–240 V ja nimellistaajuus f
N
joko
50 tai 60 Hz. Moottorin nimellisvirran on oltava pienempi tai yhtä suuri kuin taajuusmuuttajan nimellislähtövirta (I
2
).
Jos taajuusmuuttajan vaiheet kytketään moottorin vaiheisiin samassa järjestyksessä U-U, V-V ja W-W on ja
pyörimissuunnaksi valitaan eteen, akseli pyörii myötäpäivään moottorin akselin päästä katsottuna.
Liitin Kuvaus Johtimen koko Kiristys-momentti
L/R, N/S 1~ tulojännite Maks. 2,5 mm
2
:n (runkokoot A ja B) tai maks.
4mm
2
:n (runkokoot C ja D) nelijohdinkaapeli
0,5 Nm
T1/U, T2/V, T3/W Teholiitäntä moottoriin
PE Suojamaa.
Moottorikaapelin
maadoitusjohdin ja suoja.
Käytä monisäikeistä kuparijohdinta. Johtimen
koko ei saa olla pienempi kuin käytetyn
tehokaapelin koko.
1 Nm
1-vaiheinen
syöttöjännite
