56 DE

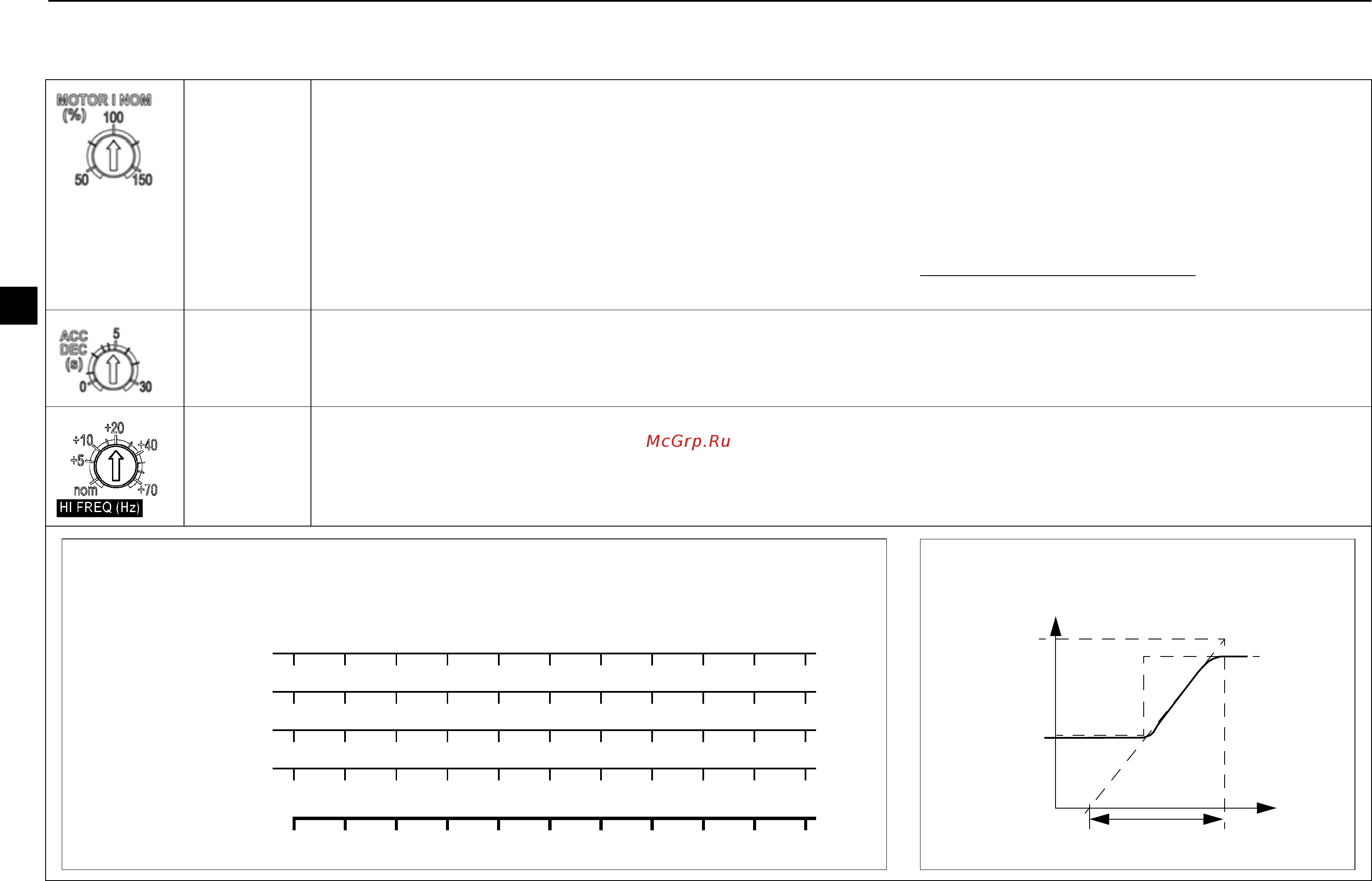

Regelungspotentiometer
Die Regelungspotentiometer können mit einem Schraubendreher eingestellt werden. Standardmäßig sind alle Potentiometer auf die
mittlere Position des Einstellbereichs eingestellt.
MOTOR I
NOM
Berechnen Sie den Wert von MOTOR I NOM mit der Gleichung unten oder nehmen Sie den Wert aus der
MOTOR I NOM - Auswahltabelle. Der ACS55 berechnet die Temperatur des Motors auf Basis des
gemessenen Ausgangsstroms und des eingestellten Motornennstroms. Der Frequenzumrichter schaltet
ab, wenn der Motor nach der Temperaturberechnung zu heiß wird. Hinweis: Längere Motorkabel
verursachen größere kapazitive Ströme, deshalb kann es erforderlich sein, die Einstellung von MOTOR I
NOM zu erhöhen.
ACC/DEC Einstellung der Beschleunigungs- und Verzögerungszeit in Sekunden von der Minimal- auf die
Maximalffrequenz und umgekehrt. Je länger die ACC/DEC-Zeit eingestellt ist, desto langsamer folgt der
ACS55 dem Sollwert.
HI FREQ Begrenzung der Ausgangsfrequenz auf einen bestimmten Wert zwischen der Nennfrequenz und
Nennfrequenz + 70 Hz. Zur Verwendung dieses Potentiometers muss der Hochfrequenz-Modus mit dem
Schalter HI FREQ DIP eingestellt werden. Siehe DIP-Schalter auf Seite 54.
MOTOR I NOM (%) =
Motornennstrom [A]
ACS55-Nennstrom [A]
• 100
Sollw.. [%]
t
100
ACC/DEC
MOTOR I NOM - Auswahltabelle ACC/DEC - Zeit
Motornennstrom [A]
ACS55-01x-
-01A4-
x
0,7 0,8 1,0 1,2
1,4
1,6 1,8 2,0 2,1
-02A2-
x
1,1 1,3 1,5 1,8 2,0
2,2
2,42,62,83,0 3,3
-04A3-
x
2,2 2,6 3,0 3,5 4,0
4,3
4,7 5,2 5,6 6,0 6,5
-07A6-
x
3,8 4,6 5,3 6,1 6,8
7,6
8,4 9,3 10,2 11,4
-09A8-
x
4,9 5,9 6,9 7,8 8,8
9,8
10,8 12,0 13,3 14,7
MOTOR I NOM
50 60 70 80 90
100
110 120 130 140 150%
