ABB ACS55-01N-01A4-2 [120/268] Régulation de la vitesse
![ABB ACS55-01N-01A4-2 [120/268] Régulation de la vitesse](/views2/1556659/page120/bg78.png)
120 FR

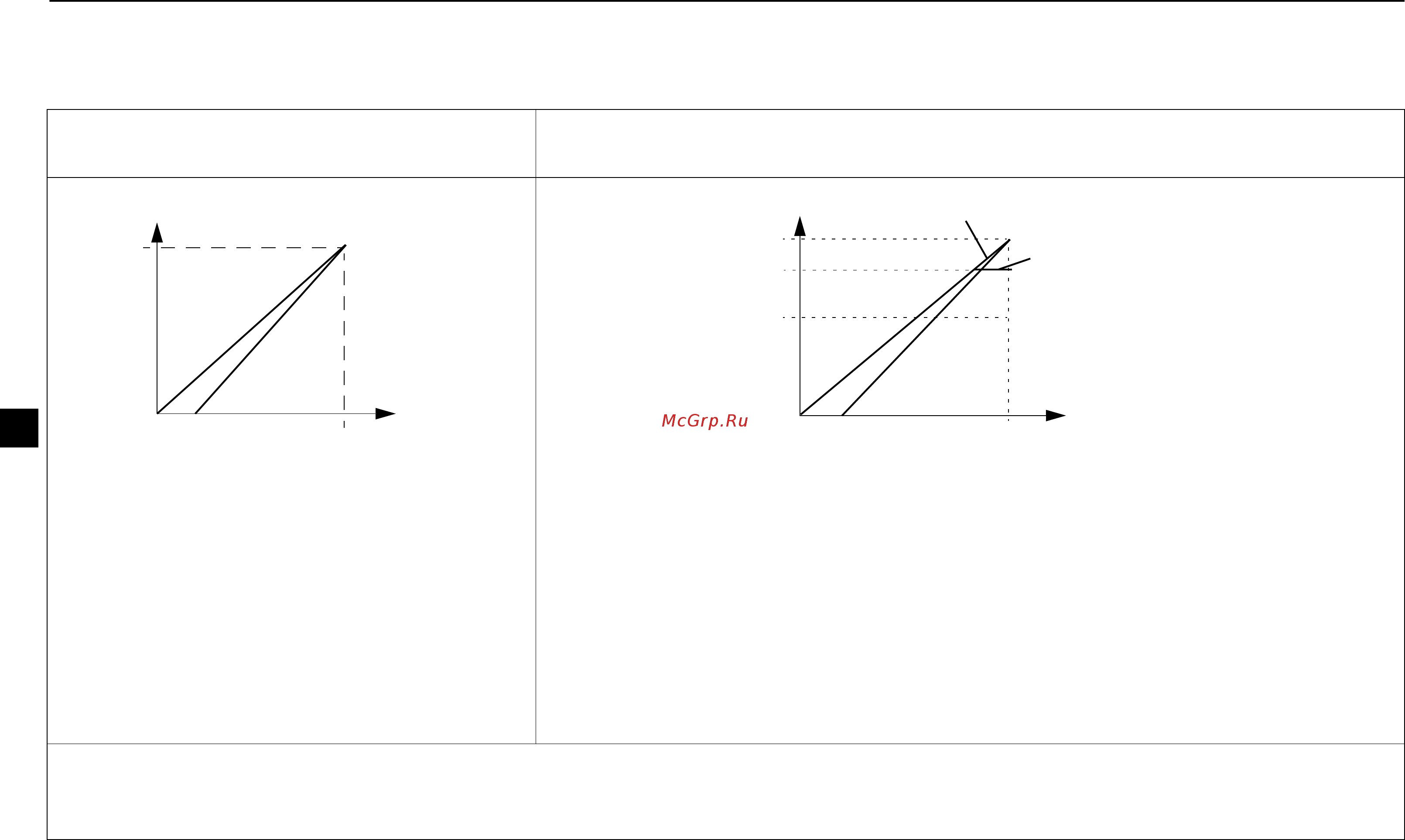

Régulation de la vitesse
La référence vitesse (fréquence) est donnée à l’ACS55 sur l’entrée analogique. La correspondance entrée analogique/référence
dépend du réglage des commutateurs DIP comme illustré ci-dessous. La fréquence de sortie suit l’évolution de la référence selon le
réglage du potentiomètre ACC/DEC.
Mode Haute fréquence désactivé OFF
(préréglage usine)
Mode Haute fréquence activé ON
Réglage des commutateurs DIP :
HI FREQ = OFF
AI OFFSET = OFF (courbe a) ou ON**
(courbe b)
MOTOR NOM FREQ = 50 ou 60 Hz
Réglage des commutateurs DIP :
HI FREQ = ON
AI OFFSET = OFF (courbe a) ou ON** (courbe b)
MOTOR NOM FREQ = 50 ou 60 Hz
La fréquence de sortie est limitée à la
fréquence nominale réglée du moteur.
La fréquence de sortie réelle est limitée à la valeur entre f
N
et f
N
+ 70 Hz par le
potentiomètre HI FREQ. Le potentiomètre n’a pas d’incidence sur la mise à l’échelle
de l’entrée analogique.
* Utilisez le cavalier AI pour sélectionner le signal en tension ou en courant. Cf. page 118.
** Pour assurer sa protection en cas de perte du signal d’entrée analogique, le variateur déclenche si la valeur du signal est inférieure
à 2 V (4 mA).
f
Entrée*
10 V
f
N
[V, mA]
0
2 V
4 mA
a
b
20 mA
f
Entrée*
10 V
[V, mA]
0
f
N
+ 70 Hz
Référence fréquence
f
N
Limite fréquence de sortie
2 V
4 mA
a
b
20 mA
