36 DA

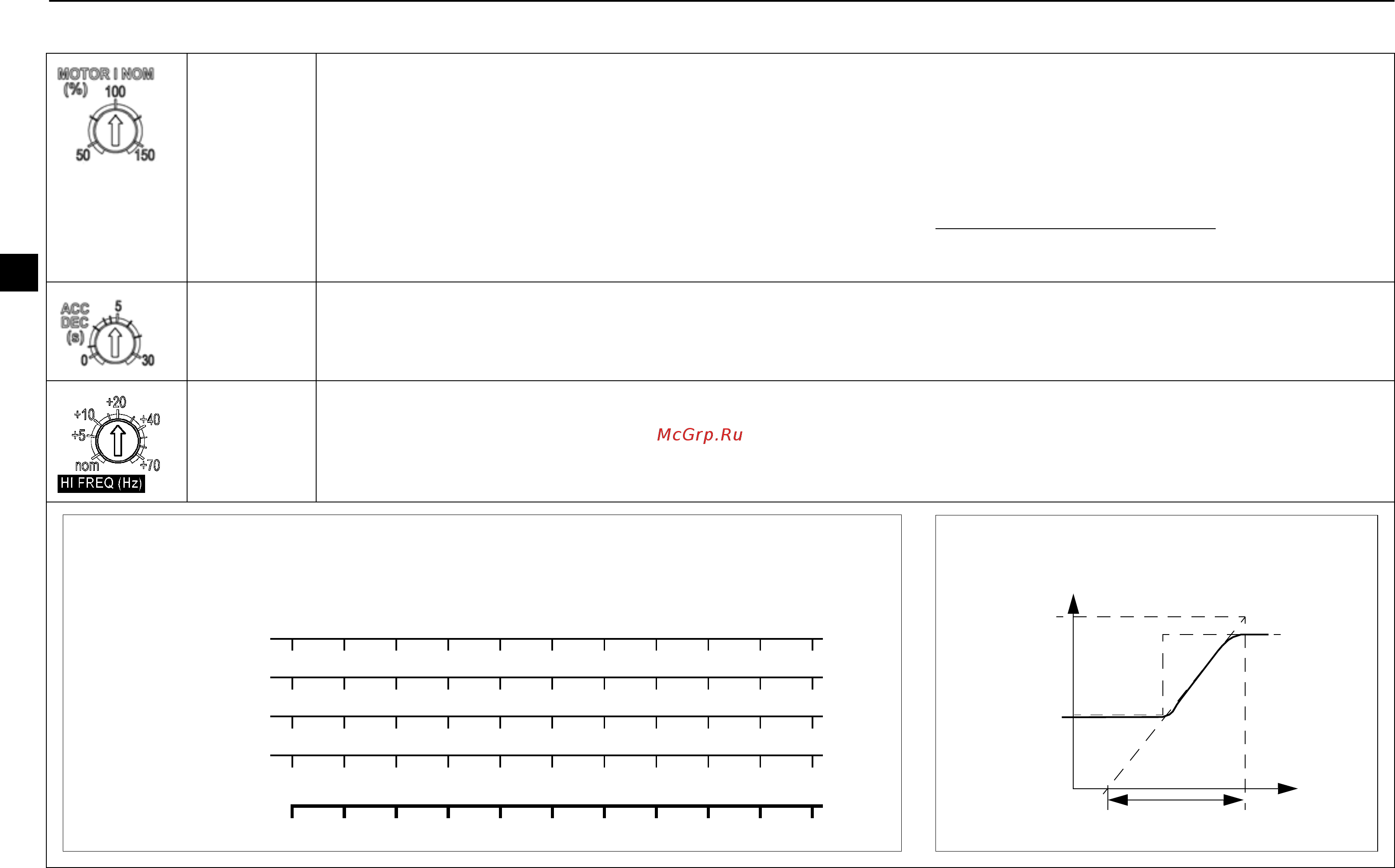

Styringspotentiometre
Styringspotentiometre kan justeres med en skruetrækker. Som standard er alle potentiometre i midterposition.
MOTOR I
NOM
Beregn MOTOR I NOM med følgende ligning eller vælg en værdi fra MOTOR I NOM nedenfor. ACS55
estimerer temperaturen for motoren baseret på målt udgangsstrøm og defineret nominel strøm for
motoren. Drevet reagerer, hvis den estimerede temperatur angiver overophedning af motoren.
Bemærk! Hvis motorkablerne er lange og skaber høj spænding, så kan det være nødvendigt at øge
indstillingen af MOTOR I NOM.
ACC/DEC Definerer acceleration og deceleration fra min. til maks. frekvens og omvendt i sekunder. Jo højere ACC/
DEC-tid, jo langsommere følger ACS55 en given reference.
HI FREQ: Begrænser udgangsstrøm til en ønsket værdi mellem nominel frekvens og nominel frekvens + 70 Hz. For
at bruge dette potentiometer slås højfrekvensindstillingen til med HI FREQ DIP. Se DIP-switche side 34.
MOTOR I NOM (%) =
Nominel motorstrøm [A]
ACS55 nominel spænding [A]
• 100%
ACS55-01x-
-01A4-x
0,7 0,8 1,0 1,2
1,4
1,6 1,8 2,0 2,1
-02A2-x
1,11,31,51,82,0
2,2
2,4 2,6 2,8 3,0 3,3
-04A3-x
2,2 2,6 3,0 3,5 4,0
4,3
4,7 5,2 5,6 6,0 6,5
-07A6-x
3,84,65,36,16,8
7,6
8,4 9,3 10,2 11,4
-09A8-x
4,95,96,97,88,8
9,8
10,8 12,0 13,3 14,7
MOTOR I NOM
50 60 70 80 90
100
110 120 130 140 150%
Ref. [%]
t
100
ACC/DEC
MOTOR I NOM - oversigtsdiagram ACC/DEC-tid
Motors nominel spænding [A]
