SV 217

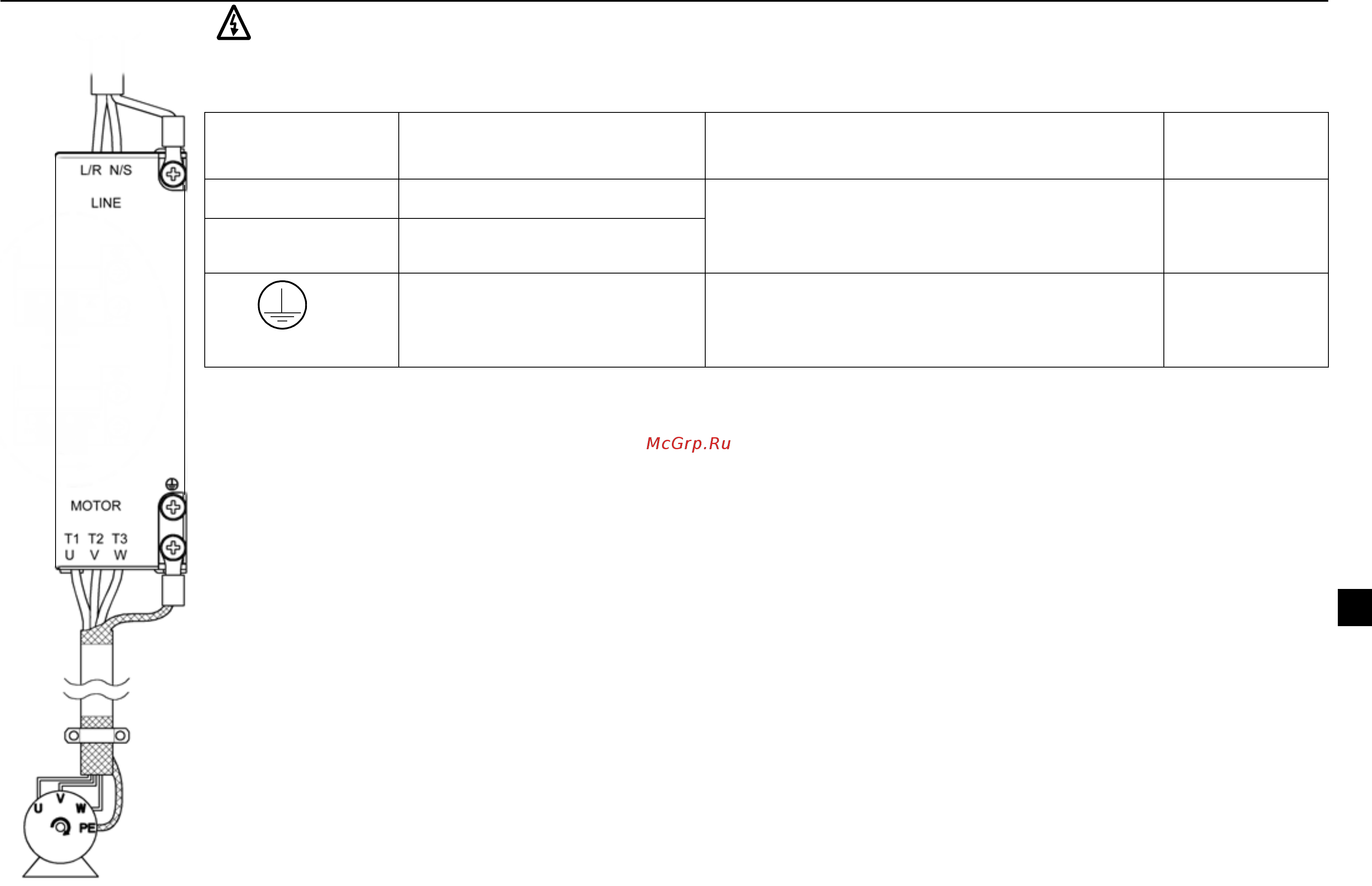

Anslutning av matnings- och motorkablar
Varning! Före installation, kontrollera att matningsspänningen är bruten.
Obs: Säkerställ att matningsspänningen är korrekt! Anslutning av 230 V AC till en ACS55-enhet avsedd för
115 V AC kommer att skada frekvensomriktaren!
Varning! Om kylflänsen inte är korrekt jordad kan du utsättas för en elektrisk stöt om du vidrör kylflänsen.
Obs: Använd endast medföljande kombiskruvar M4x8. Max tillåtet inskruvningsdjup för jordningsskruvar är 6mm.
Följ de lokala föreskrifterna för ledarareor. Använd kabel märkt för 60°C, eller 75°C om omgivningstemperaturen
överstiger 30°C. Se även Extra kabeldragnings- och EMC-instruktioner på sid 219.
Läckströmmen till jord från ACS55 kan överstiga 3,5 mA AC / 10 mA DC. Enligt EN50178 får ACS55 endast
användas i fasta installationer.
Ingångssäkring
Se Tekniska data på sid 222 för rekommenderade säkringstyper.
Motor
Motorn måste vara en 3-fas asynkronmotor med märkspänning U
N
från 200 till 240 V och märkfrekvens f
N
antingen 50 eller 60 Hz. Motorns märkström måste vara mindre än eller lika med frekvensomriktarens
märkutström (I
2
).
Om faserna är anslutna, U-U, V-V och W-W, och vald rotationsriktning är framåt kommer axeln att rotera medurs
sett mot drivänden.
Plint Beskrivning Ledararea Åtdragnings-
moment
L/R, N/S Anslutning av 1-fasmatning Max. 2,5 mm
2
(byggstorlekarna A och B)
eller max 4 mm
2
(byggstorlekarna C och D)
fyrledarkabel
0,5 Nm
T1/U, T2/V, T3/W Motorutgång
PE Skyddsjord.
Motorkabelskyddsledare och
skärm.
Använd flertrådig kopparledare. Ledararean
får inte understiga ledararean hos den
matningskabel som har valts.
1 Nm
1-fas
matn.-spänning
