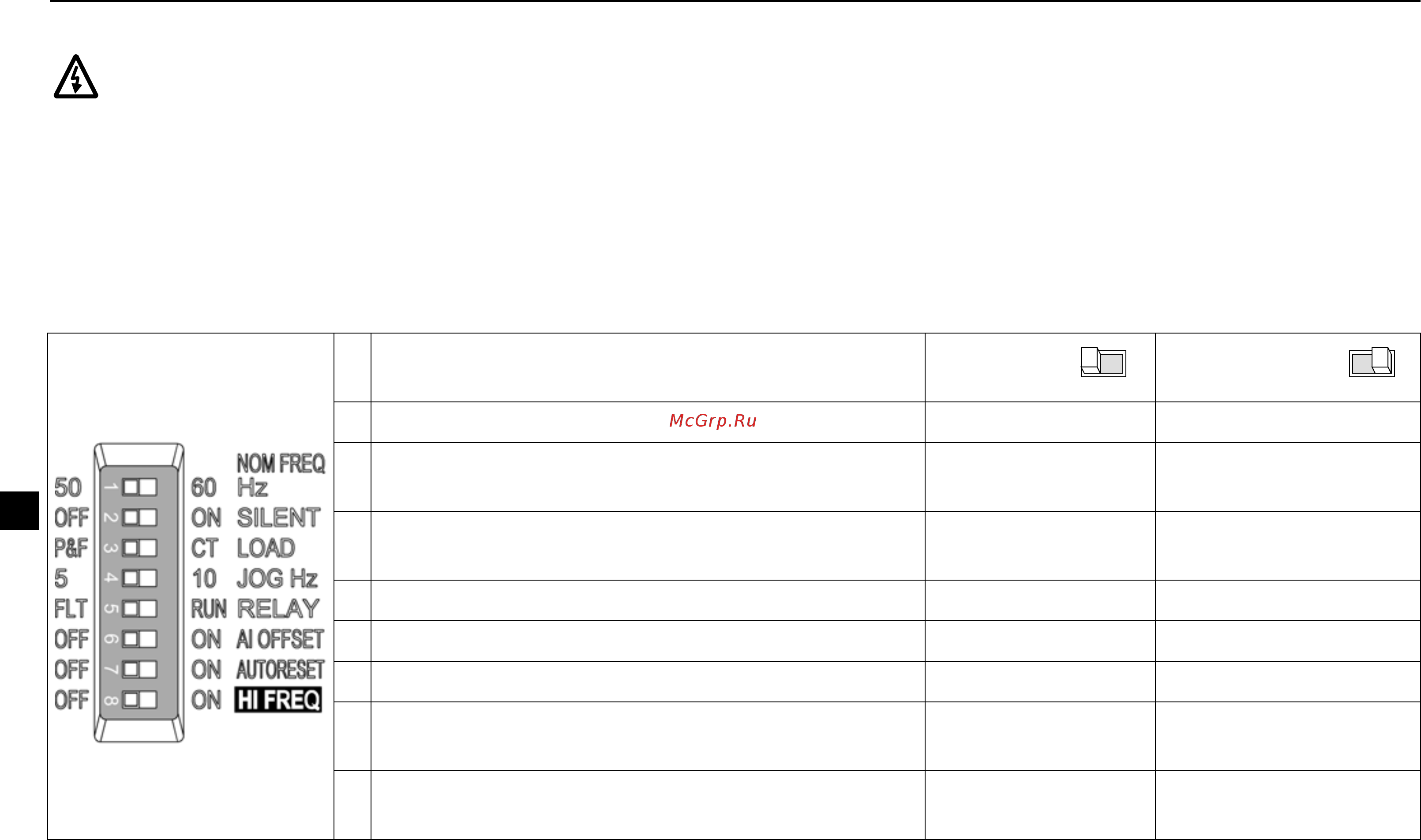

154 NL
DIP-switches
DIP-switches worden gebruikt om de ACS55 aan te passen aan de motor en de toepassing.
Waarschuwing! De DIP-switch staat onder gevaarlijke spanning (200 V). Schakel de voeding uit en wacht vijf minuten alvorens
de DIP-switches aan te passen. Houd de beschermingskap gesloten wanneer de voeding van de ACS55 ingeschakeld is.
Configuratie
• Open de voorkap met de punt van een schroevendraaier, en pas de DIP-switches aan.
• Gebruik de punt van een schroevendraaier om de switch naar links of naar rechts te schuiven. Standaard staan alle switches in de
linker positie.
• Sluit de voorkap.
Basis-informatie
DIP-switch
# Naam en functie Standaard
instelling
Alternatieve
instelling
1 NOM FREQ HZ: nominale motorfrequentie 50 Hz 60 Hz
2 SILENT: geluidsniveau van de motor (PWM
schakelfrequentie)
UIT - Normaal
(5 kHz)
AAN - Stil (16 kHz)
3 LOAD: Type belastingskoppel (U/f curve) P&F - Pomp/
ventilator
CT - Constant koppel
4 JOG HZ: constante frequentie voor de jog-functie 5 Hz 10 Hz
5 RELAY: Werking relaisuitgang FLT - Fout RUN - Motor loopt
6 AI OFFSET: Minimum waarde voor analoge ingang UIT - 0 mA (0 V) AAN - 4 mA (2 V)
7 AUTORESET: automatische fout-reset functie UIT - Geen
autoreset
AAN - Autoreset
ingeschakeld
8 HI FREQ: hoge frequentie modus UIT - Standaard AAN - Hoge frequentie
ingeschakeld
