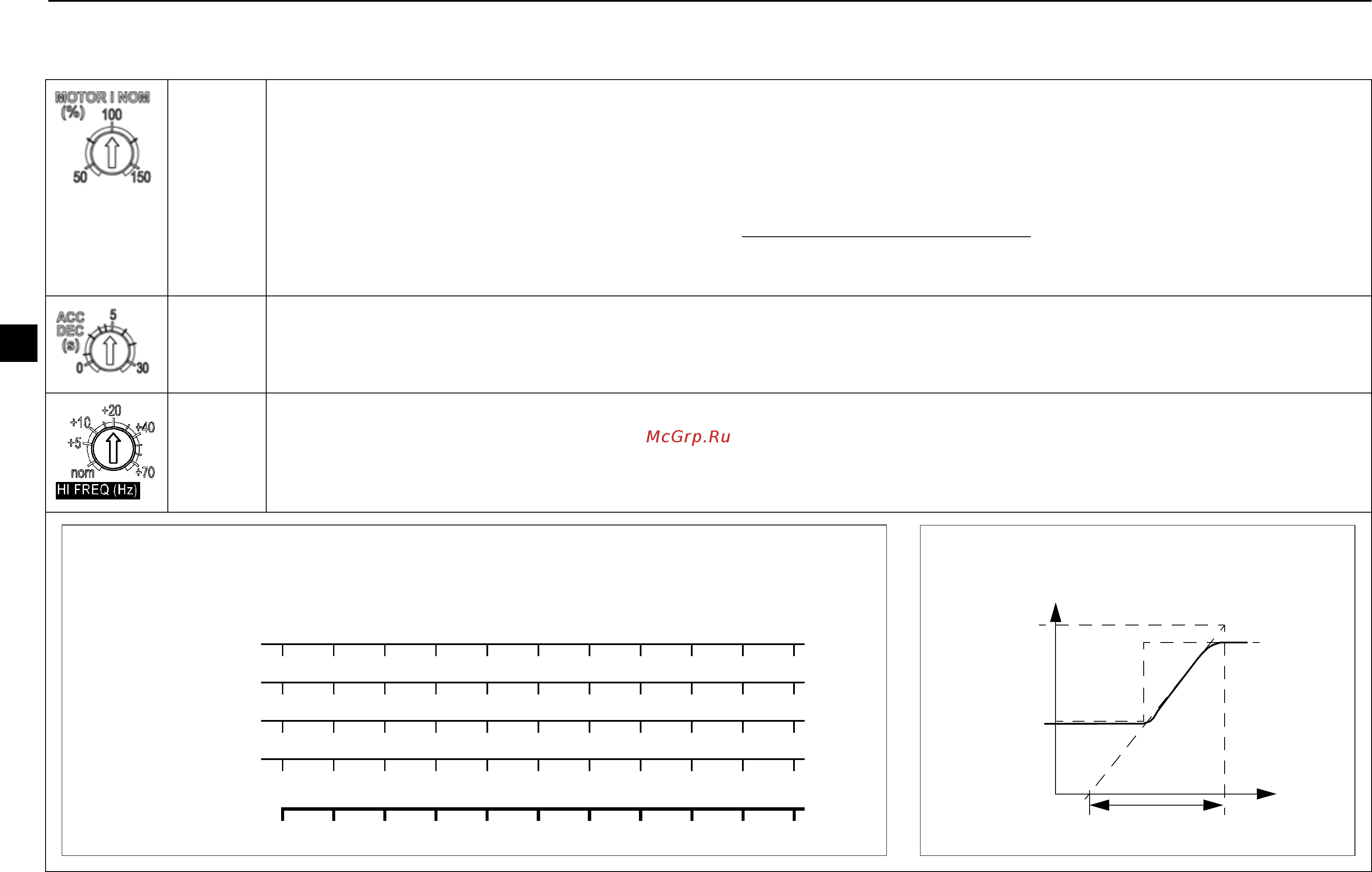

76 ES
Potenciómetros de control
Los potenciómetros de control pueden ajustarse usando un destornillador. Por defecto, todos los potenciómetros se encuentran en su posición
intermedia.
MOTOR
I NOM
Use la siguiente ecuación para calcular MOTOR I NOM o escoja un valor de la tabla de selección para MOTOR I NOM a
continuación. El ACS55 estima la temperatura del motor basándose en la intensidad de salida medida y en la intensidad
nominal definida para el motor. El convertidor de frecuencia dispara si el motor se recalienta según la estimación.
Nota: Si los cables de motor son largos y provocan corrientes capacitivas elevadas, puede ser necesario aumentar el
ajuste MOTOR I NOM.
ACC/
DEC
Define el tiempo de aceleración y deceleración desde la frecuencia mínima a la máxima y viceversa, en segundos.
Cuanto mayor sea el tiempo de ACC/DEC, más lentamente seguirá el ACS55 la referencia dada.
HI
FREQ
Limita la frecuencia de salida al valor requerido entre la frecuencia nominal y la frecuencia nominal +70 Hz. Para utilizar
este potenciómetro, conecte el modo de alta frecuencia con el conmutador DIP HI FREQ. Véase Conmutadores DIP en
la página 74.
MOTOR I NOM (%) =
Intensidad nominal del motor [A]
Intensidad nominal del ACS55 [A]
•
100%
Ref. [%]
t
100
ACC/DEC
Tabla de selección para MOTOR I NOM Tiempo de ACC/DEC
ACS55-01x-
-01A4-
x
0,7 0,8 1,0 1,2
1,4
1,6 1,8 2,0 2,1
-02A2-
x
1,1 1,3 1,5 1,8 2,0
2,2
2,42,62,83,0 3,3
-04A3-
x
2,2 2,6 3,0 3,5 4,0
4,3
4,7 5,2 5,6 6,0 6,5
-07A6-
x
3,8 4,6 5,3 6,1 6,8
7,6
8,4 9,3 10,2 11,4
-09A8-
x
4,9 5,9 6,9 7,8 8,8
9,8
10,8 12,0 13,3 14,7
MOTOR I NOM
50 60 70 80 90
100
110 120 130 140 150%
Intensidad nominal del motor (A)
