ES 77

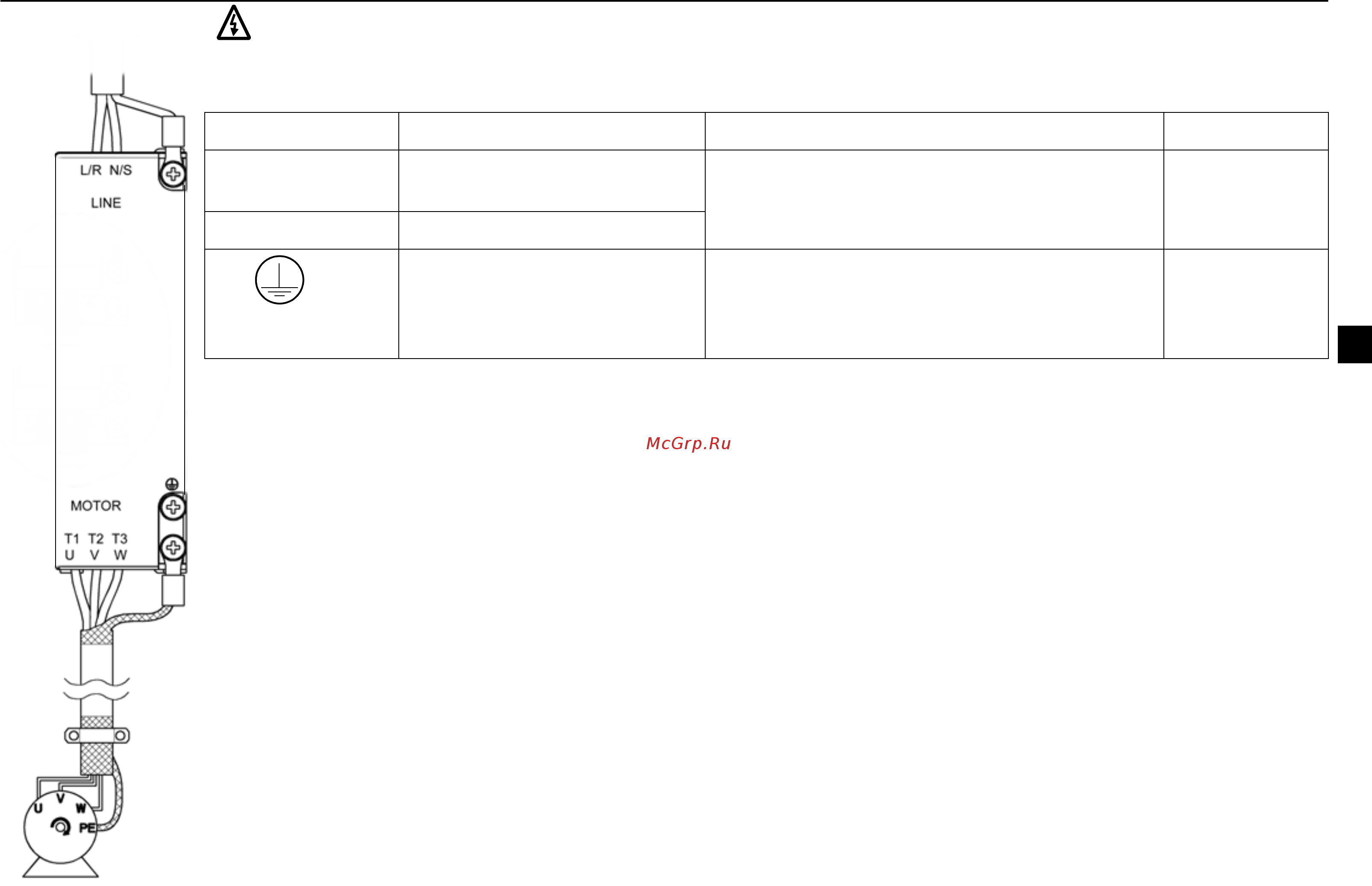

Conexión de la fuente de alimentación y el motor.
¡Atención! Antes de la instalación, verifique que la alimentación principal está desconectada.
Nota: Asegúrese de que la fuente de alimentación es la adecuada. Si conecta una unidad ACS55 con especificación de
entrada 115 V CA a una alimentación de 230 V CA, dañará el convertidor de frecuencia.
¡Atención! Si el disipador no está conectado a tierra correctamente, puede electrocutarse al tocarlo.
Nota: Utilice sólo los tornillos combi M4x8 suministrados. La profundidad de penetración máxima permitida para los
tornillos de conexión a tierra es 6mm.
Siga la normativa local sobre secciones transversales de cables. Utilice cable de potencia con especificación para 60 °C
(140 °F), o cable con especificación para 75 °C (167 °F) si la temperatura ambiente supera los 30 °C (86 °F). Véase
también Instrucciones adicionales de cableado y EMC en la página 79.
La corriente de fuga a tierra del ACS55 puede superar los 3,5 mA CA / 10 mA CC. De conformidad con la norma EN50178,
el ACS55 sólo puede utilizarse en una instalación permanente.
Fusible de entrada
Véase Datos técnicos en la página 82 para consultar los tipos de fusible recomendados.
Motor
El motor debe ser un motor trifásico de inducción de CA, con una tensión nominal U
N
de 200 a 240 V y una frecuencia
nominal f
N
de 50 o de 60 Hz. La intensidad nominal del motor debe ser menor o igual a la intensidad nominal de salida (I
2
)
del convertidor.
Si las fases están conectadas en la forma U-U, V-V y W-W y la dirección seleccionada es avance, el eje gira en sentido
horario visto desde el extremo del eje del convertidor de frecuencia.
Terminal Descripción Tamaño del hilo Par de apriete
L/R, N/S Entrada de alimentación
monofásica
Cable tetrapolar de 2,5 mm
2
máx. (bastidores A
y B) o 4 mm
2
máx. (bastidores C y D)
0,5 N·m
T1/U, T2/V, T3/W Salida de potencia a motor
PE Tierra de protección.
Conductor de protección y
apantallamiento del cable de
motor.
Utilice un cable de cobre multifilar. El tamaño del
cable no puede ser menor que el tamaño del
cable de potencia utilizado.
1 N·m
Tensión de entrada
monofásica
