232 CN
安装
警告 ! 变频器工作时温度很高。确保安装地点环境的通风。
- 保证 ACS55 垂直安装。
- 对外形尺寸 A 和 B 的模块，在周围留有足够的空间。对外形尺寸 C 和 D 的模块，由于装有冷却风机，所以可以并排安装，不需要在侧面保
留空间。

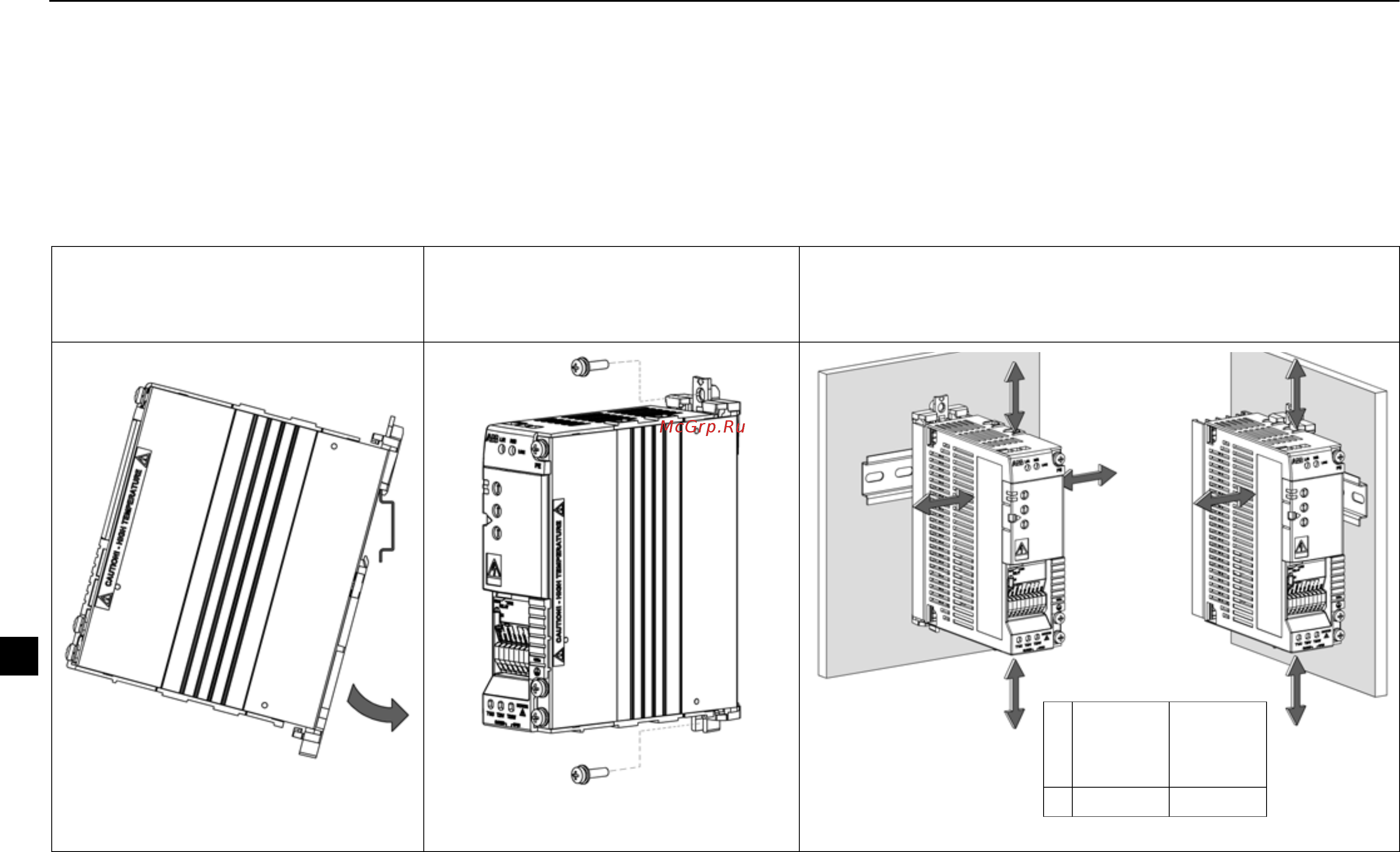

用安装板将模块安装在 35 mm DIN 导轨上或安装在墙上。
安装在 DIN 导轨上
安装板顶部有弹簧销，可将 ACS55
模块固定在导轨上。
安装在墙上
使用 M4 螺钉通过安装板将模块固
定在墙上。
周围的空间
在周围留有足够的散热空间。
5 cm
(2 in.)
外形 A
和 B
cm (in.)
外形 C
和 D
cm (in.)
X 1.5 (0.6) 0 (0)
5 cm
(2 in.)
5 cm
(2 in.)
5 cm
(2 in.)
X
X
X
