34 DA

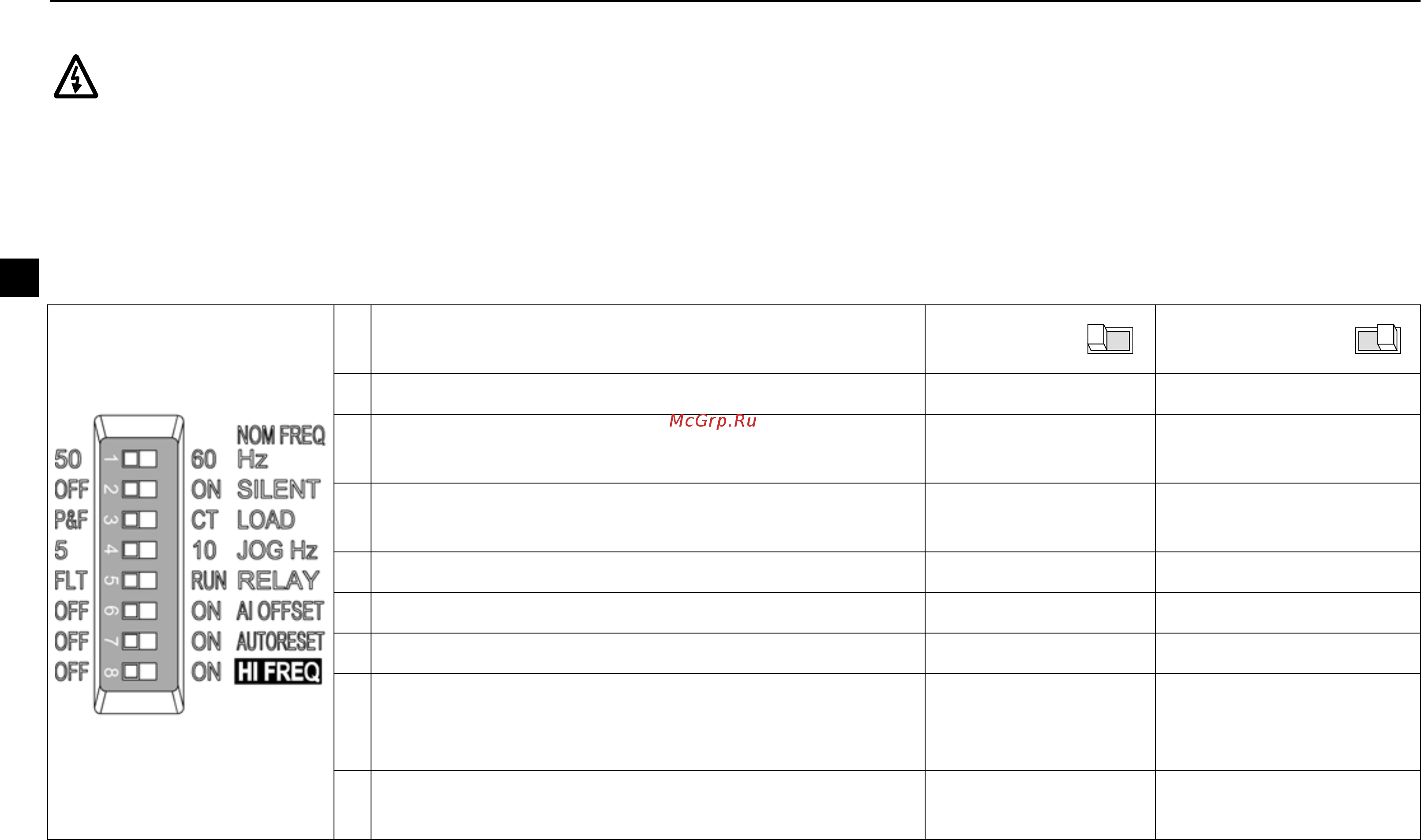

DIP-switche
DIP-switche bruges til tilpasning af ACS55 til motor og program.
Advarsel! DIP-switchen leder farlig spænding (200 V). Sluk for strømmen og vent 5 minutter før justering af switches. Lad
beskyttelsescoveret være lukket, når ACS55 er tændt.
Konfiguration
• Åbn forreste cover med spidsen af en skruetrækker og juster DIP-switchene.
• Brug spidsen af en skruetrækker til at føre switchen til venstre eller højre. Som standard er alle switche i venstre position.
• Luk frontdækslet.
Grundlæggende information
DIP-switch
# Navn og funktion Lange kabler
indstillinger
Alternative
indstillinger
1 NOM FREQ HZ: Nominel motorfrekvens 50 Hz 60 Hz
2 SILENT: Motors støjniveau (PWM-skiftefrekvens) OFF - Normal
(5 kHz)
ON - Stille (16 kHz)
3 LOAD: Type af belastningsmoment (U/f-kurve) P&F - Pumpe/
ventilator
CT - Konstant moment
4 JOG HZ: Konstant frekvens til jogging-funktion 5 Hz 10 Hz
5 RELAY: Relæbetjening FLT - Fejl RUN - Motor kører
6 AI OFFSET: Minimumsværdi til analog indgang OFF - 0 mA (0 V) ON - 4 mA (2 V)
7 AUTORESET: Automatisk fejlnulstilling. OFF - Ingen
automatisk
nulstilling
ON - Automatisk
nulstilling aktiveret
8 HI FREQ: Høj frekvenstilstand OFF - Standard ON - Høj frekvens
aktiveret
