138 IT

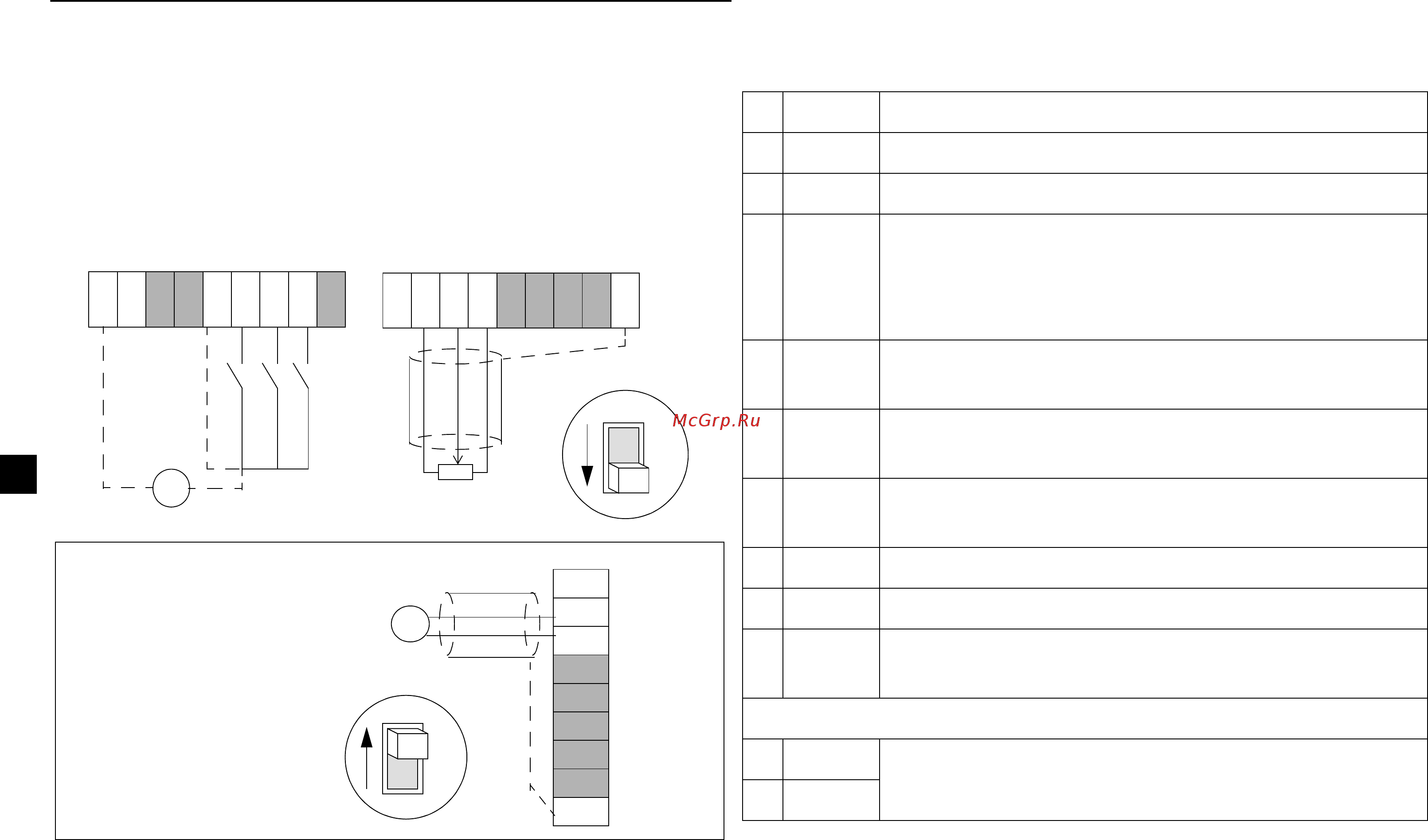

Collegamento dei cavi di controllo
Per gli ingressi digitali è possibile utilizzare un'alimentazione
interna (1) o esterna (2). La tensione di controllo analogica è
0…10 Vcc di default. (Il ponticello AI deve essere in posizione "U"
= tensione).
Morsetti di controllo
• Dimensioni conduttore: intrecciato 0.25…1.5 mm
2
(AWG 23...AWG 16)
• Coppia di serraggio: 0.25 N·m.
1) Collegato internamente al telaio (terra) attraverso una resistenza
da 1 Mohm.
2) L'impedenza degli ingressi digitali è 1.5 kohm.
Quando si utilizza il segnale di
corrente 0/4…20 mA: - Portare il
ponticello AI in posizione "I" =
corrente.
- Impostare lo switch AI OFFSET
su ON per avere il segnale di
corrente 4…20 mA.
SCR
START
REV
JOG
+-
2)
1)
U
I
Alimentazione 12...24 Vcc
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
# Nome Descrizione
1 COM Comune per ingressi digitali o analogici
1)
2 COM Comune per ingressi digitali o analogici
1)
3 AI Ingresso analogico: riferimento di velocità
(frequenza).
0/2…10 Vcc (Ri=190 kohm), o 0/4…20 mA
(Ri=100 ohm). Risoluzione 0.1%, precisione +/-1%.
4 +10V Tensione di riferimento per l'ingresso analogico.
Precisione +/-2%. Max. 10 mA.
5 +12V Tensione ausiliaria per gli ingressi digitali. Max. 30
mA.
6 START Ingresso digitale 1: marcia (resetta il convertitore
dopo uno scatto per guasto)
2)
7 REV Ingresso digitale 2: direzione di rotazione inversa
2)
8 JOG Ingresso digitale 3: attivazione velocità di jogging
2)
9 SCR Terra per la schermatura del cavo dei segnali.
Collegata internamente alla terra del telaio.
Uscite relè
1 RO1 Guasto: il relè si apre.12 V...250 Vca / 30 Vcc
10 mA...2 A
2RO2
