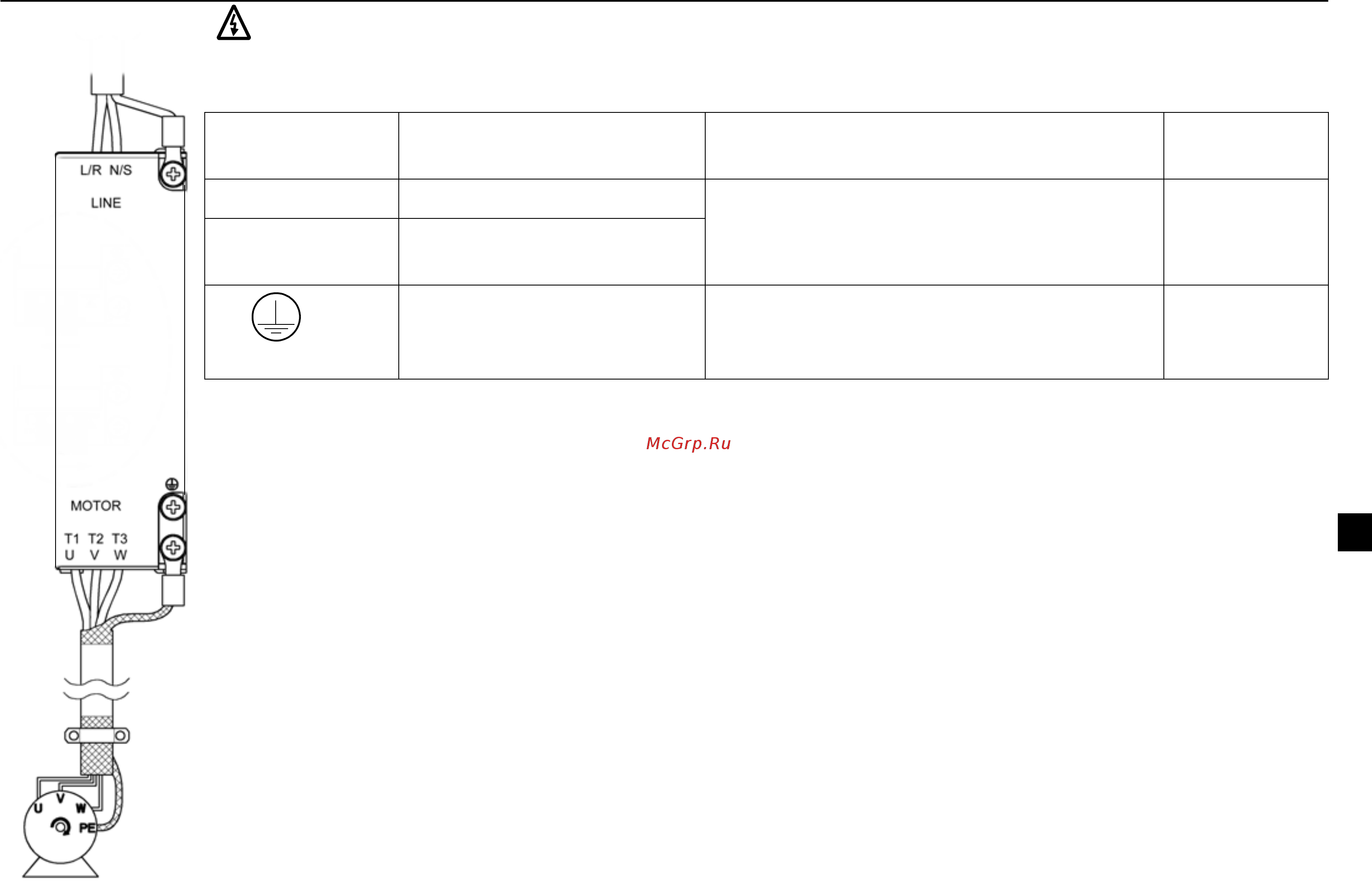

PT 177
Ligação da alimentação e motor
Aviso! Antes da instalação certificar-se que a alimentação está desligada.
Nota: Verificar que a alimentação é a correcta! Ligar 230 VCA a uma unidade ACS55 com capacidade para
entrada de 115 VCA danifica o conversor de frequência!
Aviso! Se o dissipador não for ligado à terra correctamente, pode sofrer um choque eléctrico ao tocar no mesmo.
Nota: Usar apenas parafusos M4x8 Combi fornecidos. A profundidade máxima de intrusão permitida para os
parafusos de ligação à terra é 6mm.
Siga os códigos locais para as secções transversais de cabo. Usar cabo de potência com capacidade para 60°C
(140°F), ou cabo de potência com capacidade para 75°C (167°F) se a temperatura ambiente for superior a 30°C
(86°F). Ver ainda Cablagem adicional e instruções EMC na página 179.
A corrente de fuga à terra do ACS55 pode exceder 3.5 mA CA / 10 mA CC. Segundo a EN50178, o ACS55 pode
ser usado apenas em instalações permanentes.
Fusível de entrada
Ver Dados técnicos na página 182 os tipos de fusíveis recomendados.
Motor
O motor deve ser um motor de indução CA trifásico, com tensão nominal U
N
de 200 a 240 V e frequência nominal
f
N
de 50 ou 60 Hz. A corrente nominal deve ser inferior ou igual à corrente de saída nominal (I
2
) do conversor de
frequência.
Se as fases estiverem ligadas, U-U, V-V e W-W, e o sentido seleccionado é directo, o veio roda no sentido dos
ponteiros do relógio, visto do lado do veio do conversor de frequência.
Terminal Descrição Tamanho cabo Binário de
aperto
L/R, N/S 1~ entrada de alimentação Máx. 2,5 mm
2
(chassis A e B) ou máx.
4mm
2
(chassis C e D) quatro cabos
condutores
0,5 N·m
T1/U, T2/V, T3/W Saída de potência para o
motor
PE Terra de protecção.
Condutor e blindagem de
protecção do cabo do motor.
Usar cabo de cobre multifilar. Não é
permitido tamanho de cabo mais pequeno
que o tamanho do cabo de potência usado.
1 N·m
Monofásico
tensão de entrada
