180 PT
Controlo de velocidade
A entrada analógica dá a referência de velocidade (frequência) para o ACS55. A correspondência entre a entrada analógica e a
referência depende dos ajustes dos comutadores DIP, como apresentado abaixo. A frequência de saída segue as alterações de
referência como definido pelo potenciómetro ACC/DEC.

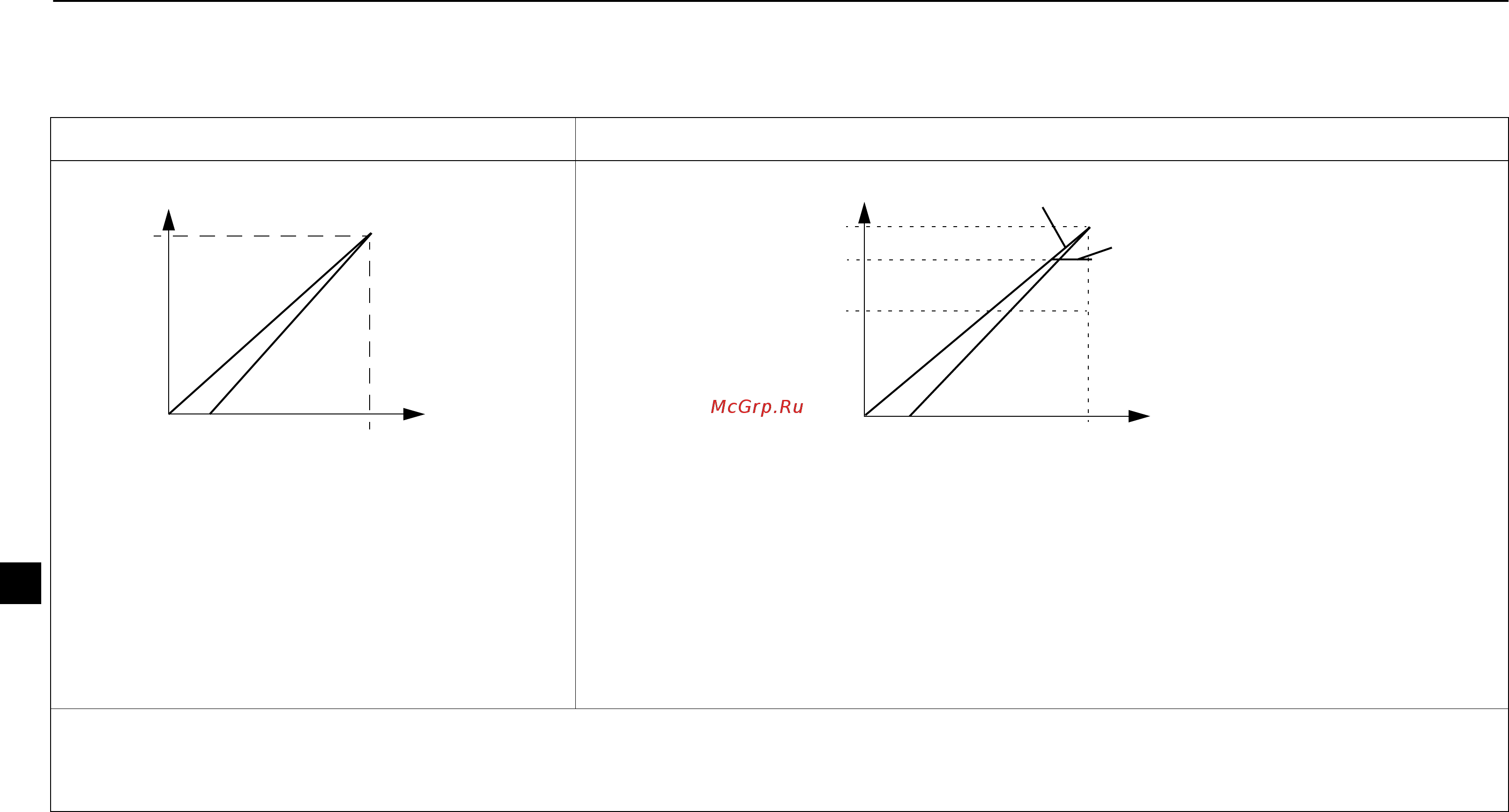

Modo de alta frequência OFF (defeito) Modo de alta frequência ON
Configurações do comutador DIP:
HI FREQ = OFF
AI OFFSET = OFF (curva a) ou ON** (curva b)
MOTOR NOM FREQ = 50 ou 60 Hz
Configurações do comutador DIP:
HI FREQ = ON
AI OFFSET = OFF (curva a) ou ON** (curva b)
MOTOR NOM FREQ = 50 ou 60 Hz
A frequência de saída é limitada à frequência
nominal seleccionada do motor.
A frequência de saída actual é limitada a um valor entre f
N
e f
N
+ 70 Hz pelo
potenciómetro HI FREQ. O potenciómetro não afecta a escala da entrada analógica.
* Usar o jumper EA para seleccionar a tensão ou o sinal de corrente. Veja a página 178.
** Para proteger o conversor de frequência contra a perda do sinal de entrada, o conversor dispara se o valor do sinal for inferior a 2 V
(4 mA).
f
Entrada*
10 V
f
N
[V, mA]
0
2 V
4 mA
a
b
20 mA
f
Entrada*
10 V
[V, mA]
0
f
N
+ 70 Hz
referência de frequênc
f
N
limite da frequência
2 V
4 mA
a
b
20 mA
de saída
