58 DE

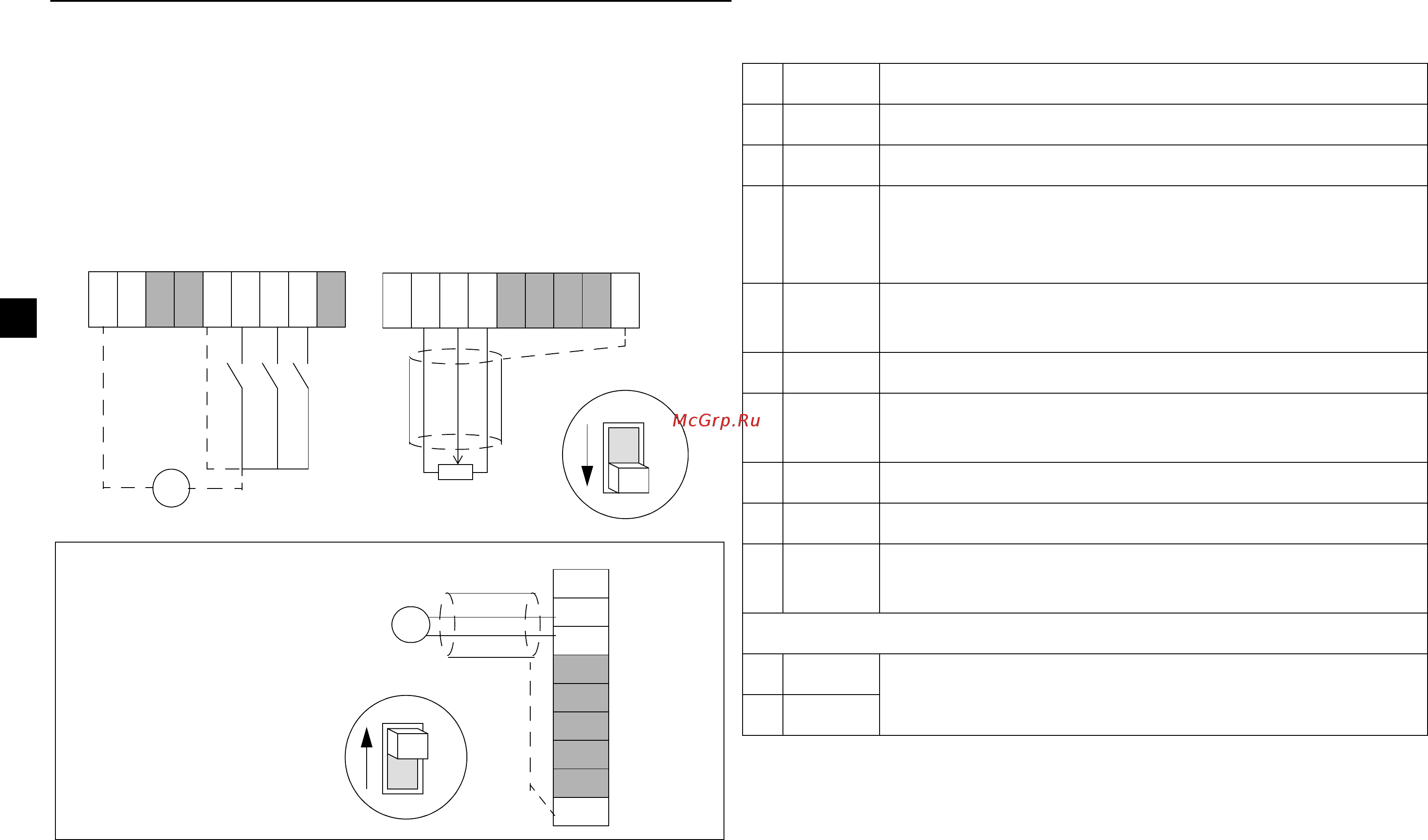

Anschluss der Steuerkabel
Für die Digitaleingänge kann die interne (1) oder eine externe (2)
Spannungsversorgung benutzt werden. Die Steuerspannung des
Analogeingangs beträgt standardmäßig 0…10 VDC. (Der AI-
Schalter (Jumper) muss in Position ("U") gestellt sein).
Steueranschlüsse
• Leitergröße: Litzen 0,25…1,5 mm
2
(AWG 23 bis AWG 16)
• Anzugsmoment: 0,25 N·m.
1) Intern über einen 1 MOhm-Widerstand mit dem Gehäuse
verbunden.
2) Die Impedanz des Digitaleingangs beträgt 1,5 kOhm.
Verwendung des 0/4…20 mA
Stromsignals:
- Den AI-Schalter auf Position
Strom ("I") stellen.
- Den Schalter AI OFFSET auf
Position ON stellen, wenn das
Stromsignal 4…20 mA
benutzt werden soll.
SCR
START
REV
JOG
+-
2)
1)
U
I
12...24 VDC-Versorgung
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kOhm
# Name Beschreibung
1 COM Masse für Digital- oder Analogeingänge
1)
2 COM Masse für Digital- oder Analogeingang
1)
3 AI Analogeingang Drehzahl- (Frequenz-) Sollwert.
0/2…10 VDC (Ri=190 kOhm), oder 0/4…20 mA
(Ri=100 Ohm). Auflösung 0,1%, Genauigkeit ±1%.
4 +10V Referenzspannung für Analogeingang
Genauigkeit +/-2%. Max. 10 mA.
5 +12V Hilfsspannung für Digitaleingänge. Max. 30 mA.
6 START Digitaleingang 1: Start (Reset des
Frequenzumrichters nach einer Störabschaltung)
2)
7 REV Digitaleingang 2: Drehrichtungsumkehr
2)
8 JOG Digitaleingang 3: Aktivierung der JOG-Drehzahl
2)
9 SCR Masse für Signalkabelschirm. Intern mit der
Gehäusemasse verbunden.
Relaisausgang
1 RO1 Störung: Relais öffnet.12 V...250 VAC / 30 VDC
10 mA...2 A
2RO2
