52 DE
Montage
Warnung! Während des normalen Betriebs heizt sich die Einheit auf eine hohe Temperatur auf. Unter allen Betriebsbedingungen muss
ein ausreichender Kühlluftstrom gewährleistet sein:
- Der ACS55 muss immer so installiert werden, dass die Kühlrippen senkrecht stehen.
- Ausreichende Abstände um die Frequenzumrichter der Baugrößen A und B einhalten. Die Geräte der Baugrößen C und D sind Lüfter
gekühlt, so dass sie ohne Abstände nebeneinander installiert werden können.
Die Montage erfolgt mit Montageclip auf einer 35 mm DIN-Schiene oder an einer Wand.

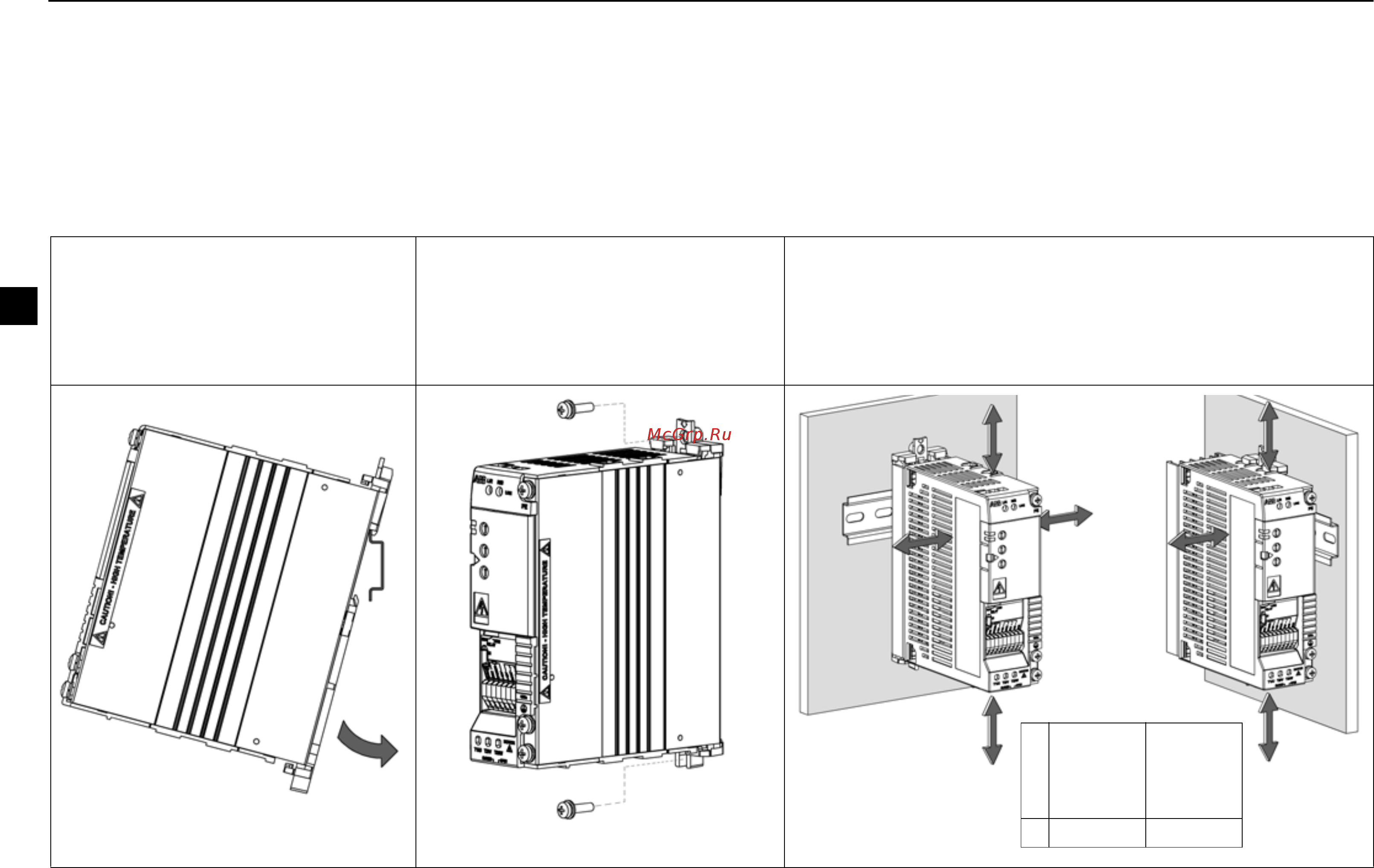

Montage auf DIN-Schiene
Den ACS55 auf die Montage-
schiene setzen und einrasten. Zum
Abnehmen den Federriegel oben
am Montageclip drücken.
Montage an einer Wand
Den ACS55 mit einer Schraube
durch den Montageclip an der Wand
befestigen. Dazu M4-Schrauben
verwenden.
Freie Abstände
Für eine ausreichende Kühlung des ACS55 sind immer die
unten angegebenen Abstände um das Gerät einzuhalten.
5 cm
(2 in.)
Bau-
größen
A und B
cm (in.)
Bau-
größen
C und D
cm (in.)
X 1,5 (0,6) 0 (0)
5 cm
(2 in.)
5 cm
(2 in.)
5 cm
(2 in.)
X
X
X
