DE 57

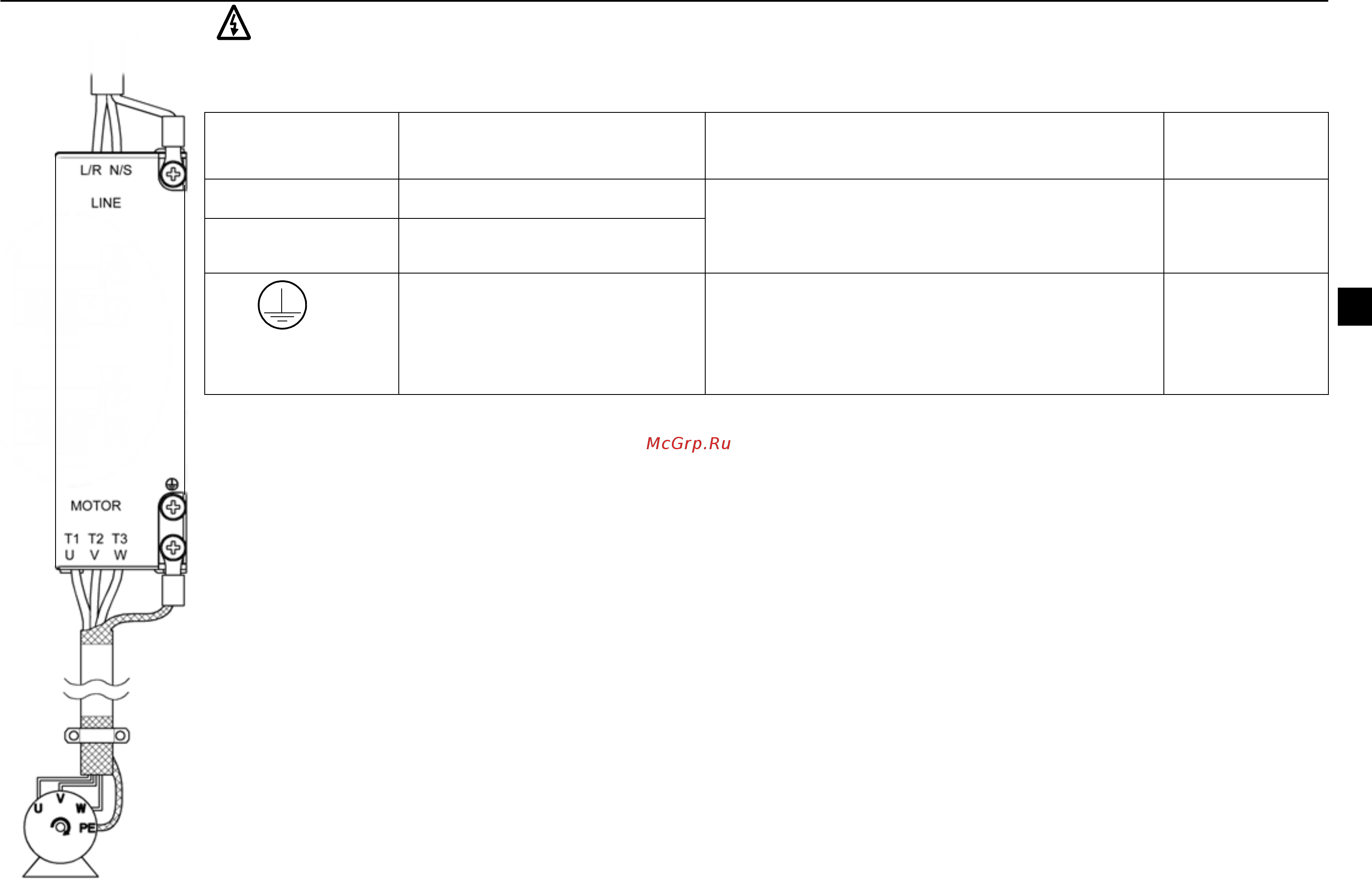

Netzanschluss und Motoranschluss
Warnung! Vor der Installation muss sichergestellt sein, dass die Netzspannung abgeschaltet ist.
Hinweis: Sicherstellen, dass die Netzspannung korrekt ist! Durch den Anschluss von 230 VAC an einen ACS55
für Nennspannung 115 VAC wird der Frequenzumrichter beschädigt!
Warnung! Wenn der Kühlkörper nicht ordnungsgemäß geerdet ist, können Sie bei Berührung einen elektrischen
Schlag erhalten.
Hinweis: Es dürfen nur die mitgelieferten M4x8 Kombischrauben verwendet werden. Die maximal zulässige
Einschraubtiefe der Erdungsschrauben beträgt 6mm.
Die örtlich vorgeschrieben Kabelquerschnitte müssen eingehalten werden. Verwenden Sie Leistungskabel, die für
60°C (140°F) ausgelegt sind, oder Kabel, die für 75°C (167°F) ausgelegt sind, wenn die Umgebungstemperatur
höher ist als 30°C (86°F). Siehe auch Zusätzliche Anweisungen für Verkabelung und EMV auf Seite 59.
Der Erdschluss-Strom des ACS55 kann 3,5 mA AC / 10 mA DC übersteigen. Nach der Norm EN50178, darf der
ACS55 nur in ortsfesten Installationen eingesetzt werden.
Eingangssicherung
Empfohlene Sicherungstypen siehe Technische Daten auf Seite 62.
Motor
Der Motor muss ein 3-phasiger Asynchronmotor mit einer Nennspannung U
N
von 200 bis 240 V und einer
Nennfrequenz f
N
von 50 oder 60 Hz sein. Der Motornennstrom muss kleiner oder gleich dem Nennausgangsstrom
(I
2
) des Frequenzumrichters sein. Bei Phasenanschluss U-U, V-V und W-W ist die Drehrichtung vorwärts gewählt
und die Motorwelle dreht im Uhrzeigersinn, von der A-Seite (freies Wellenende) aus gesehen.
Anschluss-
klemme
Beschreibung Leitergröße Anzugs-
moment
L/R, N/S 1~ Eingangsspannung Vierleiterkabel,
max. 2,5 mm
2
(Baugrößen A und B) oder
max. 4 mm
2
(Baugrößen C und D)
0,5 N·m
T1/U, T2/V, T3/W Motoranschluss (Ausgang)
PE Schutzerde
Motorkabel-Schutzleiter und
Schirm.
Mehradrige Leiter (Litzen) verwenden. Der
Querschnitt der Schutzleiter darf nicht
kleiner als der Querschnitt der
Leistungskabel sein.
1 N·m
1-phasige
Netzspannung
