DE 53
Aufstecken und Abnehmen des Wandmontageclips
Der ACS55 kann entweder mit der Längs- oder der Schmalseite an der Wand montiert werden. Den Montageclip auf der gewünschten
Seite montieren. Siehe die folgenden Anweisungen für die Baugrößen A und B. Den Montageclip bei den Baugrößen C und D zum
abnehmen nach unten ziehen und zum befestigen nach oben schieben.

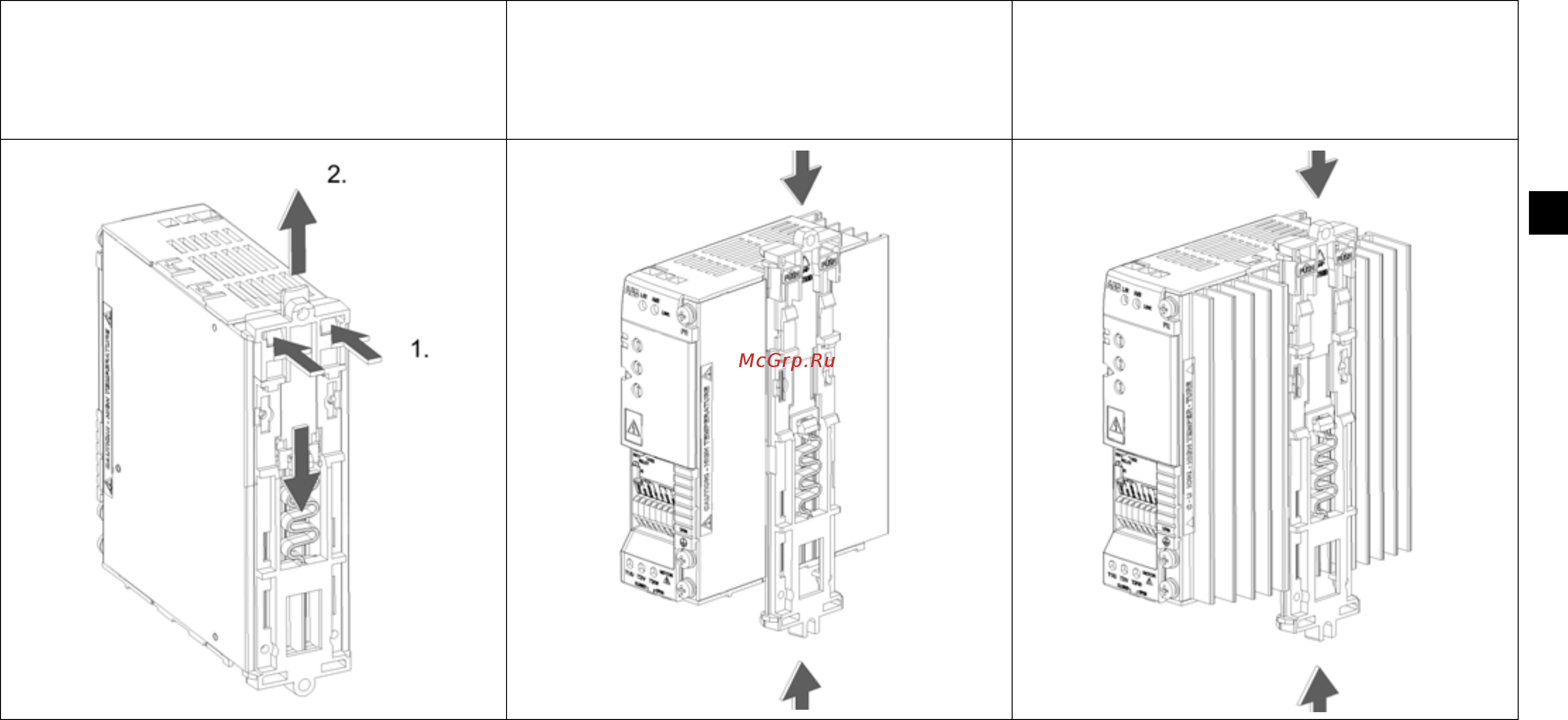

Abnehmen des Montageclips,
Baugrößen A und B: Durch Drücken der
zwei Plastikhalter den oberen und unteren
Teil des Clips voneinander trennen.
Aufstecken des Montageclips,
Baugröße A: Beide Teile, wie dargestellt,
ansetzen und zusammenstecken.
Aufstecken des Montageclips,
Baugröße B: Die zwei Teile zwischen die
Kührippen schieben und sie
zusammenstecken.
