80 ES
Control de velocidad

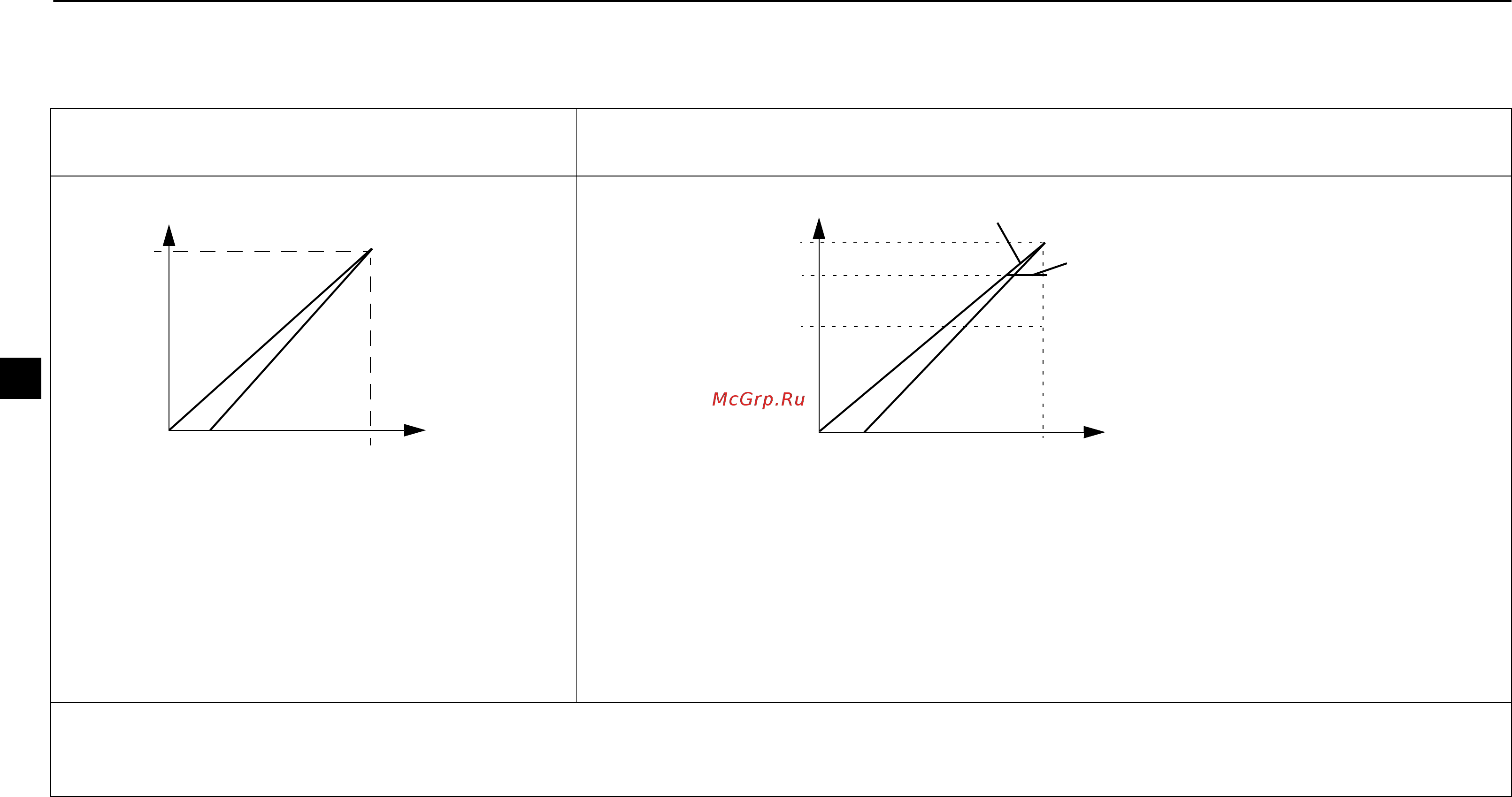

La entrada analógica proporciona la referencia de velocidad (frecuencia) para el ACS55. La correspondencia entre la entrada analógica y la
referencia depende de los ajustes de los conmutadores DIP como se muestra a continuación. La frecuencia de salida sigue los cambios de
referencia definidos por el potenciómetro ACC/DEC.
Modo de alta frecuencia desactivado
(por defecto)
Modo de alta frecuencia activado
Ajustes del conmutador DIP:
HI FREQ = OFF
AI OFFSET = OFF (curva a) u ON** (curva b)
MOTOR NOM FREQ = 50 o 60 Hz
Ajustes del conmutador DIP:
HI FREQ = ON
AI OFFSET = OFF (curva a) u ON** (curva b)
MOTOR NOM FREQ = 50 o 60 Hz
La frecuencia de salida está limitada a la
frecuencia nominal seleccionada del motor.
La frecuencia real de salida está limitada a un valor entre f
N
y f
N
+ 70 Hz por el
potenciómetro HI FREQ. El potenciómetro no afecta al escalado de la entrada analógica.
* Utilice el puente AI para seleccionar la señal de tensión o de intensidad. Véase la página 78.
** Para proteger el convertidor contra la pérdida de la señal de entrada analógica, el convertidor dispara si el valor de la señal
es inferior a 2 V (4 mA).
f
entrada*
10 V
f
N
[V, mA]
0
2 V
4 mA
a
b
20 mA
f
entrada*
10 V
[V, mA]
0
f
N
+ 70 Hz
referencia de frecuencia
f
N
límite de frecuencia de salida
2 V
4 mA
a
b
20 mA
