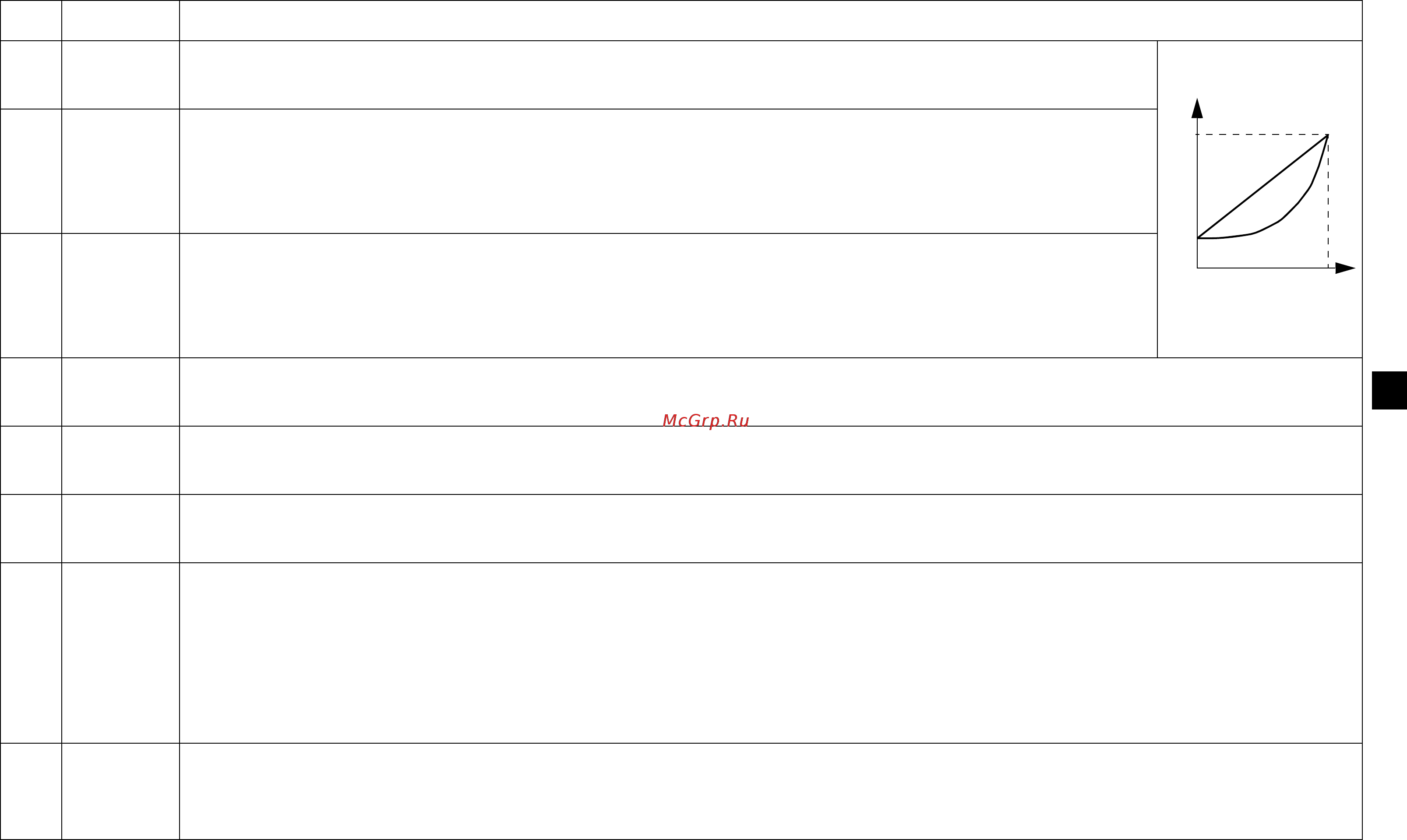

FI 95
Lisätietoja
Lisätietoja on DriveConfig-käyttöoppaassa [3AFE68910897 (englanninkielinen)].
Nro Nimi Selitys
1NOM
FREQ Hz
Moottorin nimellistaajuus (katso moottorin arvokilpi).
2 SILENT Taajuusmuuttajan kytkentätaajuus. Huomautus: Mitä suurempi kytkentätaajuus on, sitä
enemmän esiintyy sähkömagneettisia häiriöitä ja sitä lyhyempi on moottorikaapelin pituus, jolla
asennus täyttää eurooppalaiset EMC-vaatimukset. Katso Tekniset tiedot sivulla 102.
Huomautus: Kytkentätaajuus säätyy ACS55:n lämpötilan mukaan.
3 LOAD Lähtöjännitteen ja -taajuuden optimointi kuorman mukaan. Aseta neliöllinen momentti
valitsemalla P&F (esim. pumput ja puhaltimet) ja vakiomomentti valitsemalla CT (esim.
kuljettimet). ACS55 nostaa käynnistysjännitettä automaattisesti 10 %. Jännitteen nosto
kompensoi moottorihäviöt ja lisää käynnistysmomenttia.
4 JOG Hz Vakiotaajuus. Toiminto aktivoidaan kytkemällä 12...24 VDC digitaalituloon 3 ("ryömintä"). (Taajuusmuuttaja
kiihdyttää tai hidastaa vakiotaajuuteen ja pitää taajuuden, kunnes tulo kytketään irti.)
5 RELAY Taajuusmuuttajatilan valinta. Tilaa ilmaisee relelähdön kosketin (sulkeutuva). FLT = Vika. Kosketin avautuu, jos laite
vikaantuu tai jännite katkeaa. RUN = Käynnissä. Kun laite on käynnissä, kosketin on kiinni.
6AI
OFFSET
Aktivoi analogiatulon nolla -valvonnan. 4 mA (2 V) = ACS55 laukaisee vian, jos arvo laskee rajan alapuolelle.
Lisätietoja analogiatulon skaalauksesta on kohdassa Pyörimimisnopeuden säätö sivulla 100.
7AUTO-
RESET
Automaattinen kuittaus seuraavissa vikatilanteissa: alijännite, ylijännite, analogiatulo puuttuu. ON = ACS55 yrittää
kuittausta automaattisesti kolmen sekunnin kuluttua vikalaukaisusta. Kuittausten maksimimäärä on kymmenen
kolmen minuutin aikana. Jos määrä ylittyy, ACS55 pysähtyy eikä yritä enää uutta kuittausta. Lisätietoja on kohdassa
Tilaa ilmaisevat LED-valot ja vianhaku sivulla 101.
Varoitus! Jos käynnistyskäsky on päällä, moottori käynnistyy kuittauksen jälkeen. Varmista, että tämä ei aiheuta
vaaratilannetta.
8 HI FREQ Suurimman sallitun lähtötaajuuden asetus. OFF: Maksimitaajuus = kytkimellä NOM FREQ HZ aseteltu arvo.
ON: Enimmäistaajuus = kytkimellä NOM FREQ HZ aseteltu arvo + potentiometrin HI FREQ arvo. Katso kohta
Ohjauspotentiometrit sivulla 96.
U
f
CT
P&F
f
N
U
N
10 %
