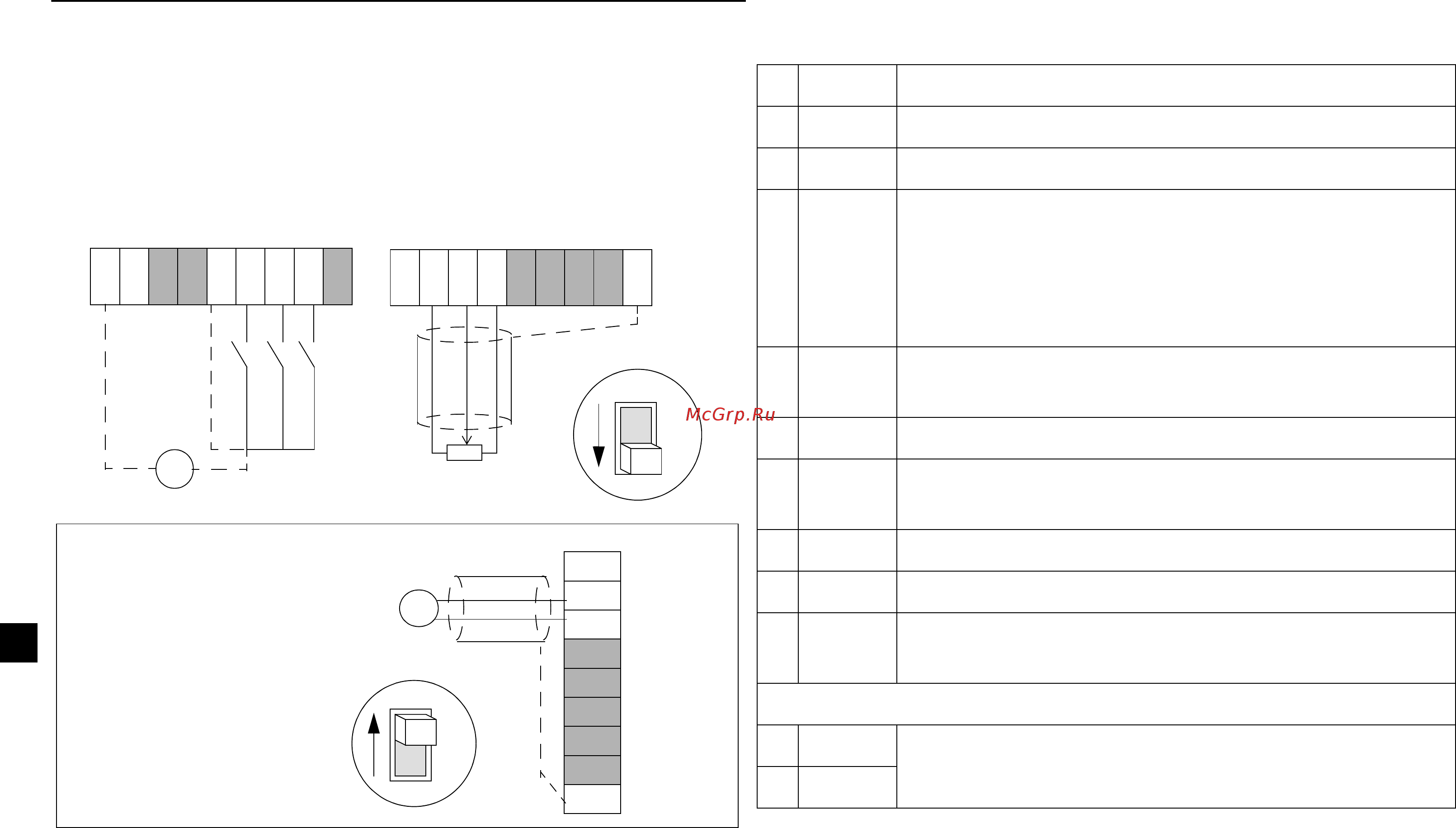

Anslutning av styrkablar
Intern (1) eller extern (2) matning kan användas för de digitala
ingångarna. Analog manöverspänning är 0…10 V DC som
grundvärde. Bygeln AI måste stå i läge spänning ("U").
Styranslutningar
• Ledararea: Mångtrådig 0,25…1,5 mm
2
(AWG 23 till AWG 16)
• Åtdragningsmoment: 0,25 Nm.
1) Internt ansluten till chassijord via ett motstånd på 1 Mohm.
2) Impedansen hos digital ingång är 1,5 kohm.
Användning av 0/4…20 mA
strömsignal: - Flytta bygeln AI till
läge ström ("I").
- Sätt DIP-omkopplaren AI
OFFSET i läge ON om
4…20 mA strömsignal önskas.
SCR
START
REV
JOG
+-
2)
1)
U
I
12...24 V DC-matning
+12V
COM
SPEED/AI
+10 V
COM
SCR
START
REV
JOG
+12 V
COM
SPEED/AI
+10 V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12 V
COM
SPEED/AI
+10 V
COM
+-
1...10 kohm
# Namn Beskrivning
1 COM Gemensam nolla, digitala eller analoga ingångar
1)
2 COM Gemensam nolla, digital eller analog ingång
1)
3 AI Analog ingång: Varvtalsbörvärde
(frekvensbörvärde).
0/2…10 V DC (Ri=190 kohm), eller 0/4…20 mA
(Ri=100 ohm). Upplösning 0,1 %, noggrannhet
+/-1 %.
4 +10 V Referensspänning för analog ingång.
Noggrannhet +/-2 %. Max. 10 mA.
5 +12 V Hjälpspänning för digitala ingångar Max. 30 mA.
6 START Digital ingång 1: Start (återställer
frekvensomriktaren efter en felutlösning)
2)
7 REV Digital ingång 2: Motsatt rotationsriktning
2)
8 JOG Digital ingång 3: Aktivera joggningsvarvtal
2)
9 SCR Jord för signalkablarnas skärmar. Internt ansluten
till chassijord.
Reläutgång
1 RO1 Vid fel: Relät öppnar. 12 V...250 V AC / 30 V DC
10 mA...2 A
2RO2
