ABB ACS55-01N-01A4-2 [35/268] Yderligere informationer
![ABB ACS55-01N-01A4-2 [35/268] Yderligere informationer](/views2/1556659/page35/bg23.png)
DA 35
Yderligere informationer
Få yderligere oplysninger i DriveConfig User’s Guide [3AFE68910897 (engelsk)].
Nr. Navn Informationer
1NOM
FREQ Hz
Definerer motorens nominelle frekvens (se motorens mærkeplade).
2 SILENT Definerer drevets skiftefrekvens. Bemærk: Jo højere frekvens, jo mere elektromagnetisk støj og
jo kortere skal motorkablet være for at opfylde de europæiske EMC-bestemmelser. Se Tekniske
data side 42. Bemærk! Skiftefrekvensen tilpasses ACS55-temperaturen.

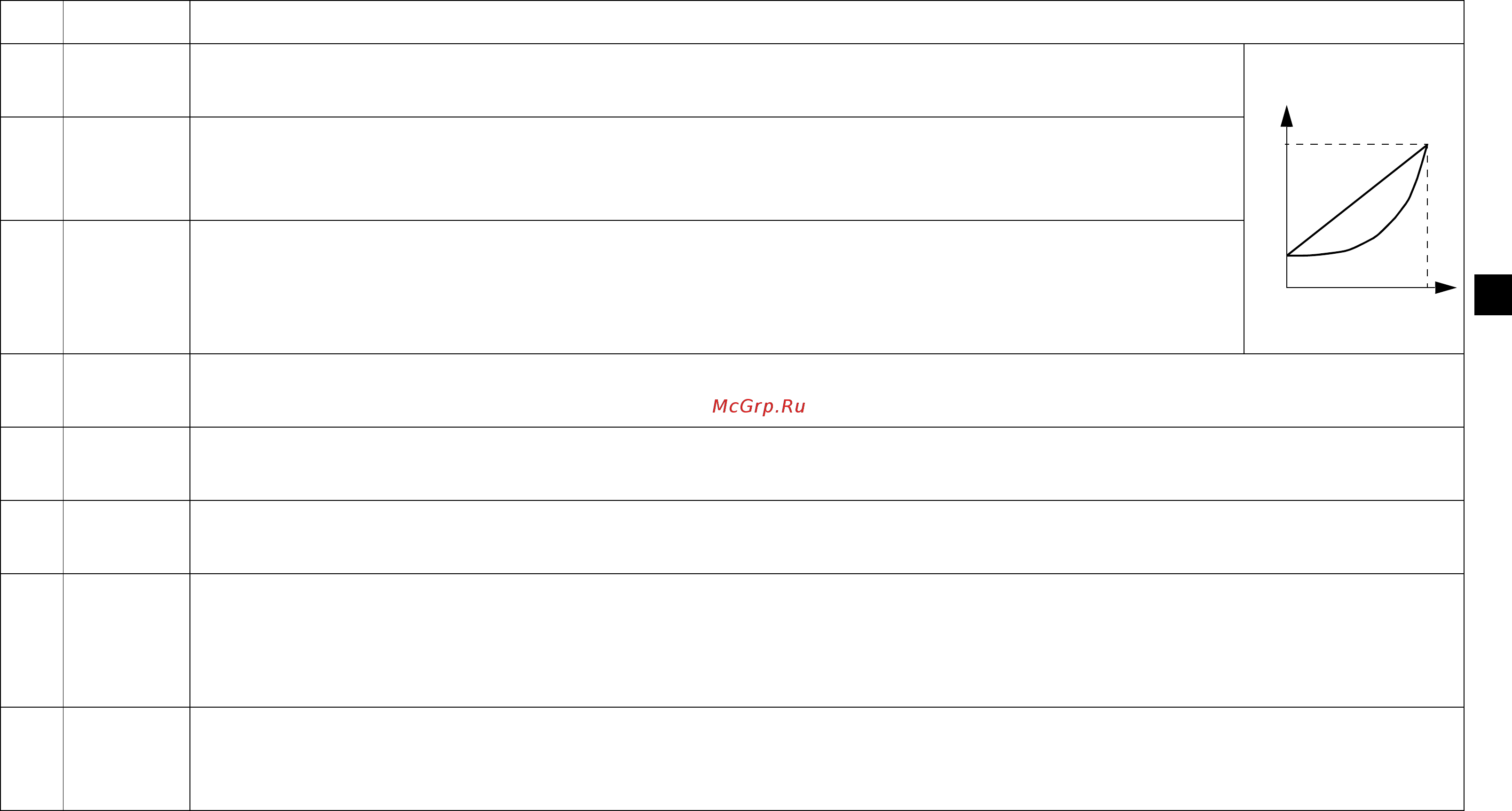

3 LOAD Optimerer udgangsspænding og frekvensegenskaber i henhold til belastningen. Vælg P&F
kvadratet af momentet (fx pumper og ventilatorer) og CT for konstant momentbelastning (fx
bånd). ACS55 øger automatisk startspændingen 10% for at kompensere for motortab og øge
startmomentet.
4 JOG Hz Definerer jogging-frekvens. Aktiverer jogging-funktion ved tilslutning af 12…24 V jævnstrøm til digital indgang 3
("JOG"). (Drevet accelererer eller decelererer i forhold til jogging-frekvensen og fortsætter til input slås fra.)
5 RELAY Vælger drevstatus som den normalt åbne kontakt på relæudgangen angiver. FLT - Fejl. Kontakt åbnes under
fejltilstand eller strømafbrydelse. RUN = Kører. Kontakten er lukket under kørsel.
6AI
OFFSET:
Aktiverer levende nul-overvågning for analog indgang. 4 mA (2 V) = ACS55 reagerer ved fejl, hvis værdien falder
under grænsen. Se afsnit Styring af hastighed på side 40 for information om skalering af analog indgang.
7AUTO-
RESET
Aktiverer automatisk nulstilling ved følgende fejl: Underspænding, overspænding, analog indgangstab. ON = ACS55
vil forsøge at nulstille tre sekunder efter fejlreaktion. Maks. antal nulstillinger er ti i løbet af tre sekunder. Hvis det
overskrides, stopper ACS55 og forsøger ikke ny nulstilling. Se også Statusangivelse og fejlsporing på side 41.
Advarsel! Hvis startsignal er tændt, startes motoren efter nulstilling. Sørg for, at der ikke opstår fare.
8HI
FREQ:
Definerer maks. udgangsfrekvens. FRA: Maks. frekvens = værdien defineres af NOM FREQ HZ-switchen. ON:
Maks. frekvens = værdien defineres af NOM FREQ HZ-switchen og værdien af HI FREQ-potentiometret. Se
Styringspotentiometre side 36.
U
f
CT
P&F
f
N
U
N
10%
