ES 75
Información adicional
Para más información, consulte la Guía del usuario de DriveConfig [3AFE68910897 (Inglés)].

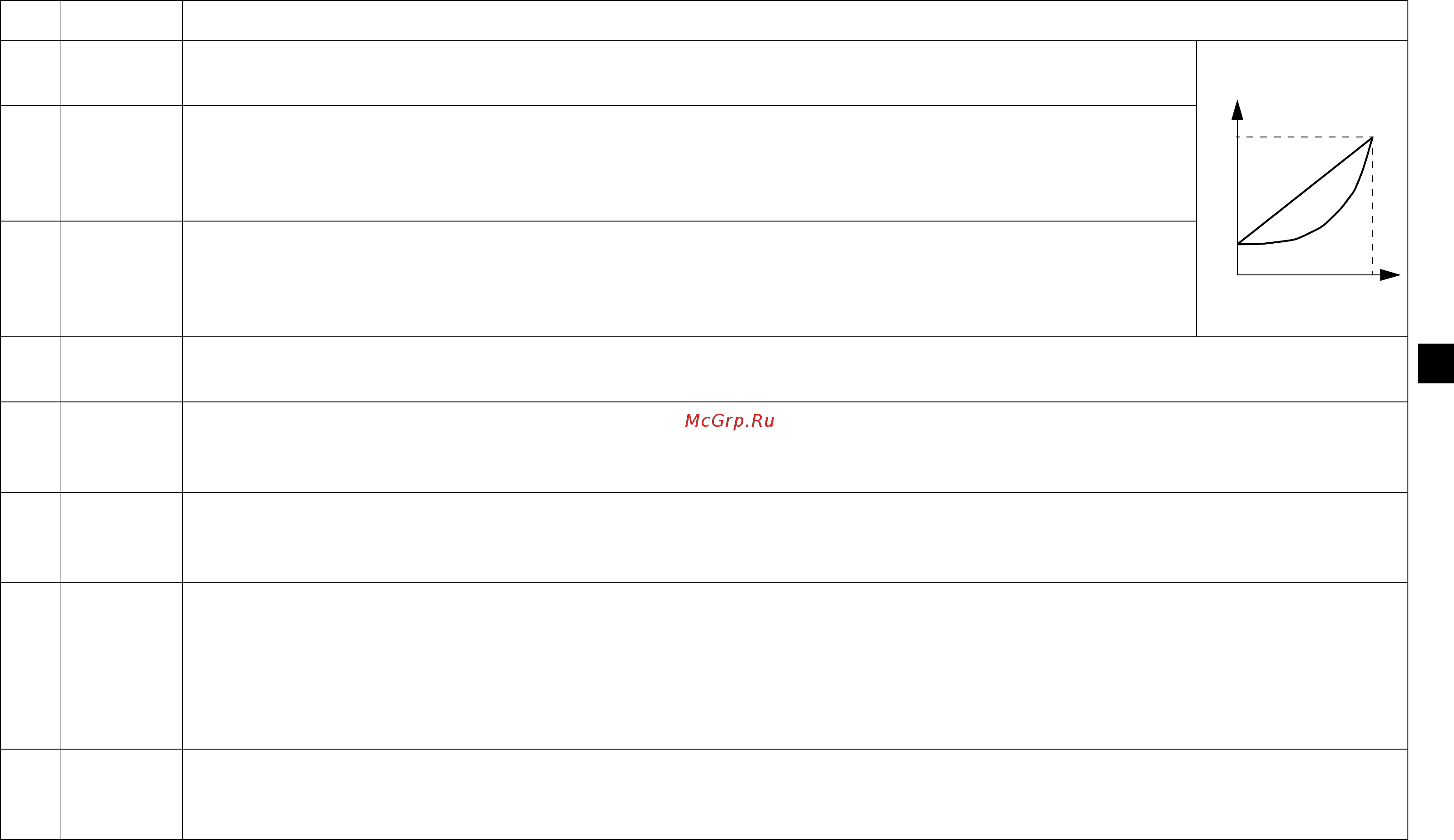

N.º Nombre Información
1NOM
FREQ HZ
Define la frecuencia nominal del motor (véase la placa de características del motor).
2 SILENT Define la frecuencia de conmutación del motor. Nota: Cuanto mayor sea la frecuencia, mayor será el
ruido electromagnético y menor la longitud del cable de motor permitida para cumplir las normas EMC
europeas. Véase Datos técnicos en la página 82. Nota: La frecuencia de conmutación se adapta a la
temperatura del ACS55.
3 LOAD Optimiza las características de tensión de salida y frecuencia en función de la carga. Seleccione P&F
para el par cuadrático (p. ej., bombas y ventiladores) y CT para las cargas de par constante (p. ej.,
cintas transportadoras). El ACS55 aumenta automáticamente la tensión de arranque un 10% para
compensar las pérdidas del motor y para aumentar el par de arranque.
4 JOG HZ Define la frecuencia de avance lento. Activa la función de avance lento conectando 12...24 V CC a la entrada digital 3 ("JOG").
(El convertidor acelera o decelera hasta la frecuencia de avance lento y la mantiene hasta que se desconecta la entrada.)
5 RELAY Selecciona el estado del convertidor que indica el contacto normalmente abierto de la salida de relé. FLT = Fallo. El contacto
está abierto durante un estado de fallo o de desconexión. RUN = En marcha. El contacto está cerrado durante el
funcionamiento.
6AI
OFFSET
Activa una supervisión de cero vivo para la entrada analógica. 4 mA (2 V) = ACS55 dispara por un fallo si el valor cae por
debajo del límite. Véase el apartado Control de velocidad en la página 80 para obtener información sobre el escalado de
entradas analógicas.
7AUTO-
RESET
Activa la función de restauración automática si se presenta alguno de los fallos siguientes: subtensión, sobretensión, pérdida
de entrada analógica. ON = el ACS55 intentará una restauración automática tres segundos después de un disparo por fallo.
El número máximo de restauraciones es diez en tres minutos. Si se supera este número, el ACS55 se detendrá y no intentará
una nueva restauración. Véase también Indicaciones de estado y análisis de fallos en la página 81.
¡Atención! Si la señal de marcha está activada, el motor arrancará tras una restauración. Asegúrese de que ello no entrañará
ningún peligro.
8 HI FREQ Define la frecuencia de salida máxima. OFF: Frecuencia máx. = valor definido por el conmutador NOM FREQ HZ. ON:
Frecuencia máx. = valor definido por el conmutador NOM FREQ HZ y el valor del potenciómetro HI FREQ. Véase
Potenciómetros de control en la página 76.
U
f
CT
P&F
f
N
U
N
10%
