DA 33
Montering og demontering af vægmontageklemme
Enheden kan monteres enten med den brede eller den smalle side op mod væggen. Installer monteringsklemme på den ønskede side.
Se vejledningen nedenfor vedrørende ramme A og B. Tag monteringsklemmen af ramme C og D ved at trække ned og fastgør ved at
skubbe opad.

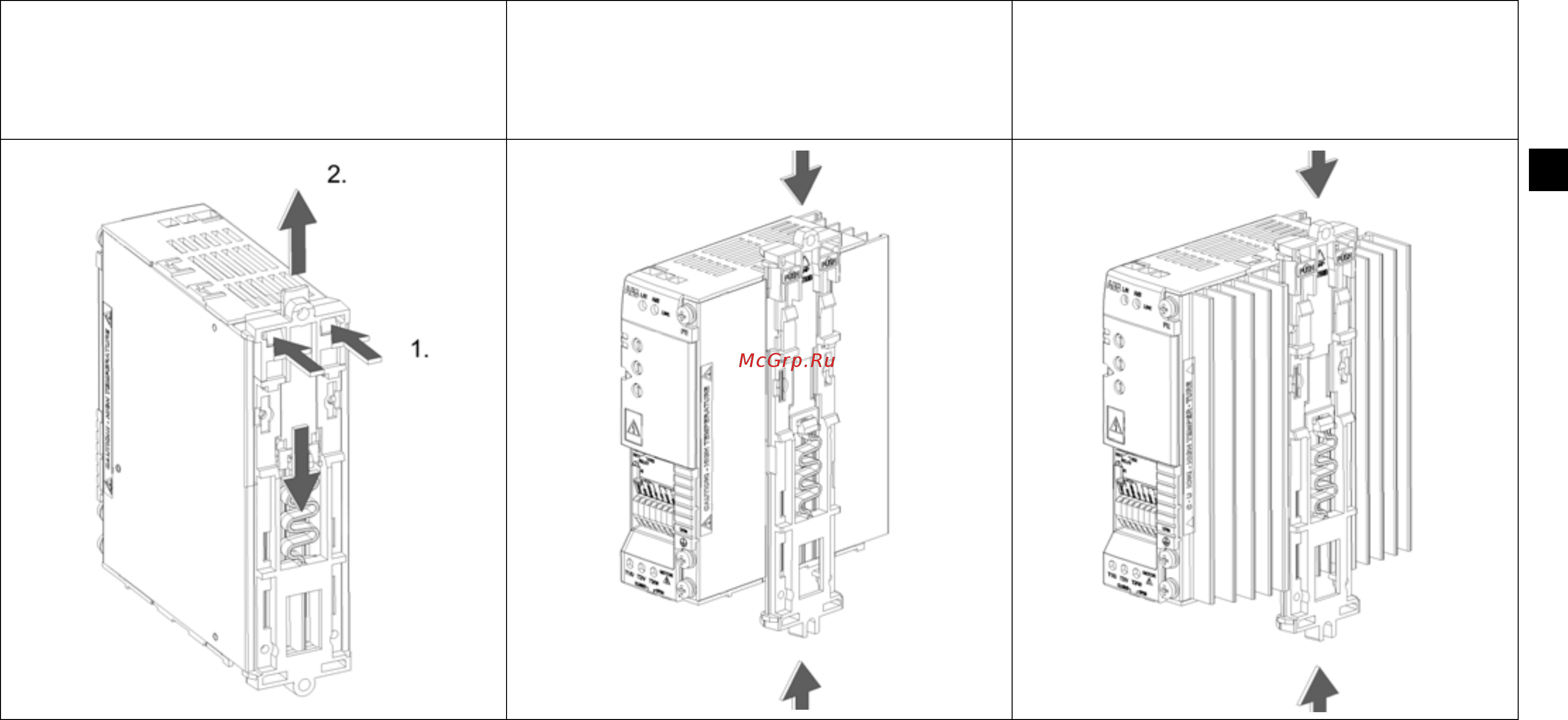

Demontering af monteringsklemme,
ramme A og B: Tryk på de to
plastikknapper for at fjerne øvre og nedre
del af klemmen fra hinanden.
Montering af monteringsklemme,
ramme A: Placer de to dele som vist og
klik dem sammen.
Montering af monteringsklemme,
ramme B: Skub de to dele mellem
køleribberne nedad og klik dem sammen.
