200 RU
Управление скоростью

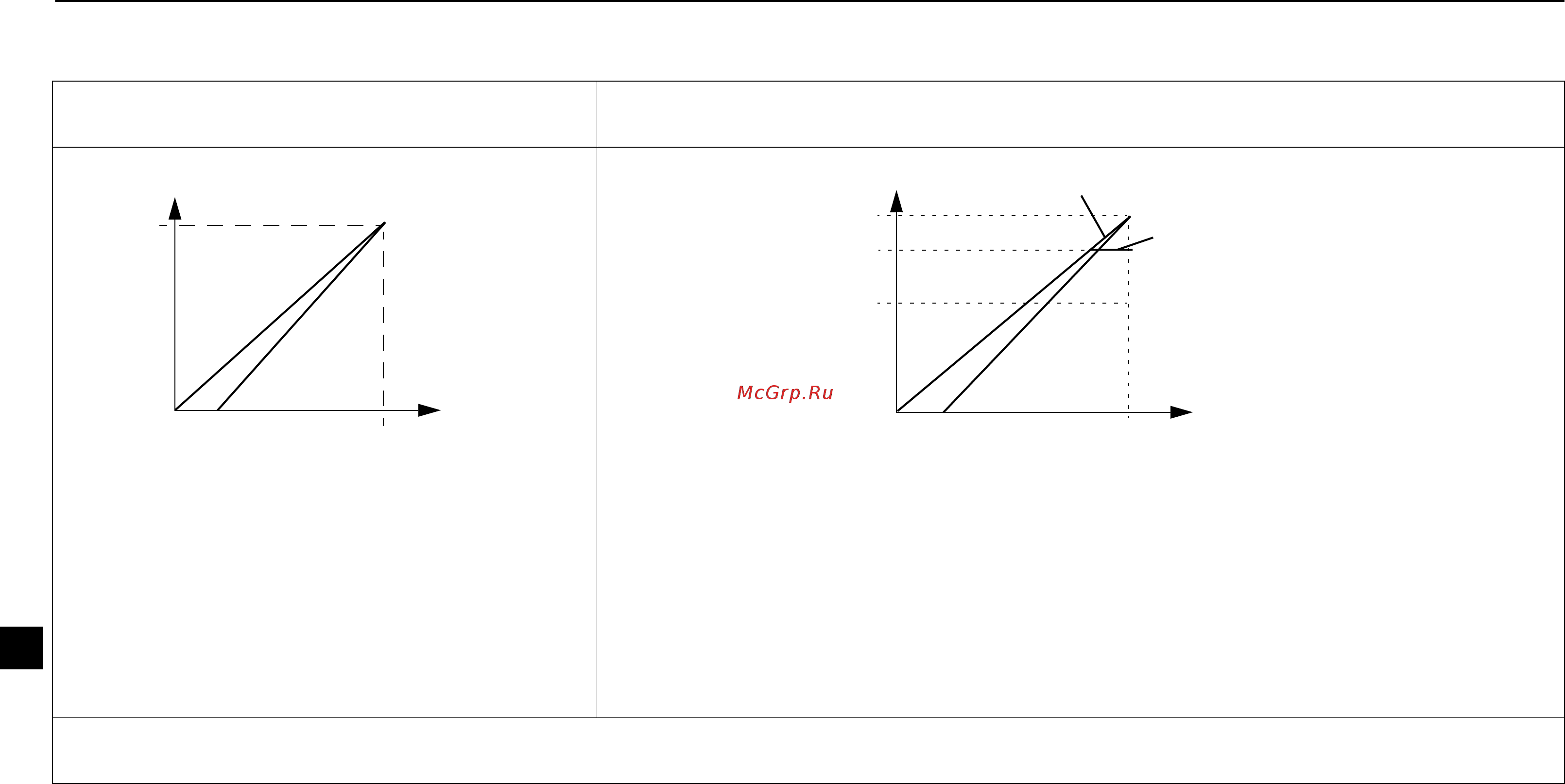

Задание скорости (частоты) подается в привод ACS55 через аналоговый вход. Зависимость между аналоговым сигналом и заданием определяется
положениями DIP-переключателей (см. ниже). Связь выходной частоты с изменениями задания определяется положением потенциометра ACC/DEC.
Режим высокой частоты отключен
(по умолчанию)
Режим высокой частоты включен
Положение DIP-переключателей:
HI FREQ = OFF
AI OFFSET = OFF (кривая a) или ON** (кривая b)
MOTOR NOM FREQ = 50 или 60 Гц
Положение DIP-переключателей:
HI FREQ = ON
AI OFFSET = OFF (кривая
a) или ON** (кривая b)
MOTOR NOM FREQ = 50 или 60 Гц
Выходная частота ограничена выбранным
значением номинальной частоты двигателя.
Фактическое максимальное значение выходной частоты находится в диапазоне от f
N
до f
N
+ 70 Гц
в зависимости от положения потенциометра HI FREQ. Потенциометр не влияет на
масштабирование сигнала аналогового входа.
* Для выбора сигнала в виде сигнала напряжения или сигнала тока используется перемычка AI. См. стр. 198.
** Для защиты привода в случае отсутствия сигнала на аналоговом входе привод отключается, если величина сигнала становится ниже 2 В (4 мА).
f
Вход*
10 В
f
N
[В, мА]
0
2 В
4
мА
a
b
20
мА
f
Вход*
10
В
[В, мА]
0
f
N
+ 70 Гц
задание частоты
f
N
предел выходной частоты
2
В
4 мА
a
b
20 мА
