RU 187
Инструкции по технике безопасности
Внимательно изучите приведенные ниже правила техники безопасности,
прежде чем приступать к монтажным работам.
Внимание! Опасное напряжение!
К работам по монтажу привода ACS55 допускаются только
квалифицированные электрики.
Запрещается выполнять какие-либо работы по обслуживанию привода,
двигателя или кабеля двигателя при включенном напряжении питания.
Перед началом обслуживания привода отключите питание и подождите не
менее
5 минут. Это время необходимо для разряда конденсаторов звена
постоянного тока.
Предупреждение! Если радиатор охлаждения не заземлен надлежащим
образом, при прикосновении к нему возможно поражение электрическим
током.
Примечание. DIP-переключатели находятся под опасным напряжением.
Примечание. Опасное напряжение присутствует на силовых выводах L/R,
N/S, T1/U, T2/V и T3/W даже в том случае, если двигатель не вращается.
Примечание. При отключенном питании привода на контактах релейных
выходов может присутствовать опасное напряжение, подаваемое от
внешних устройств.
Внимание! Горячие поверхности!
При работе привода его радиатор может нагреваться до высокой
температуры (>80°C). Строго выполняйте указания по монтажу.
Общие указания по технике безопасности
Привод ACS55 автоматически запускает двигатель после пропадания
и повторного включения питания, если подана внешняя команда пуска.
Запрещается ремонтировать неисправный привод. Привод ACS55 не
подлежит ремонту на месте эксплуатации. Обратитесь к поставщику для
замены оборудования.
Привод ACS55 должен устанавливаться в запираемом с помощью ключа
помещении.
Запрещается подавать питание на привод чаще чем один раз в три
минуты.
Функции и характеристики привода ACS55 изменяются в зависимости от
положения DIP-переключателей. Убедитесь в том, что изменения не
повредят оборудование и безопасны для персонала.
Об этом руководстве
Данное руководство содержит информацию, необходимую для монтажа
изапуска привода.

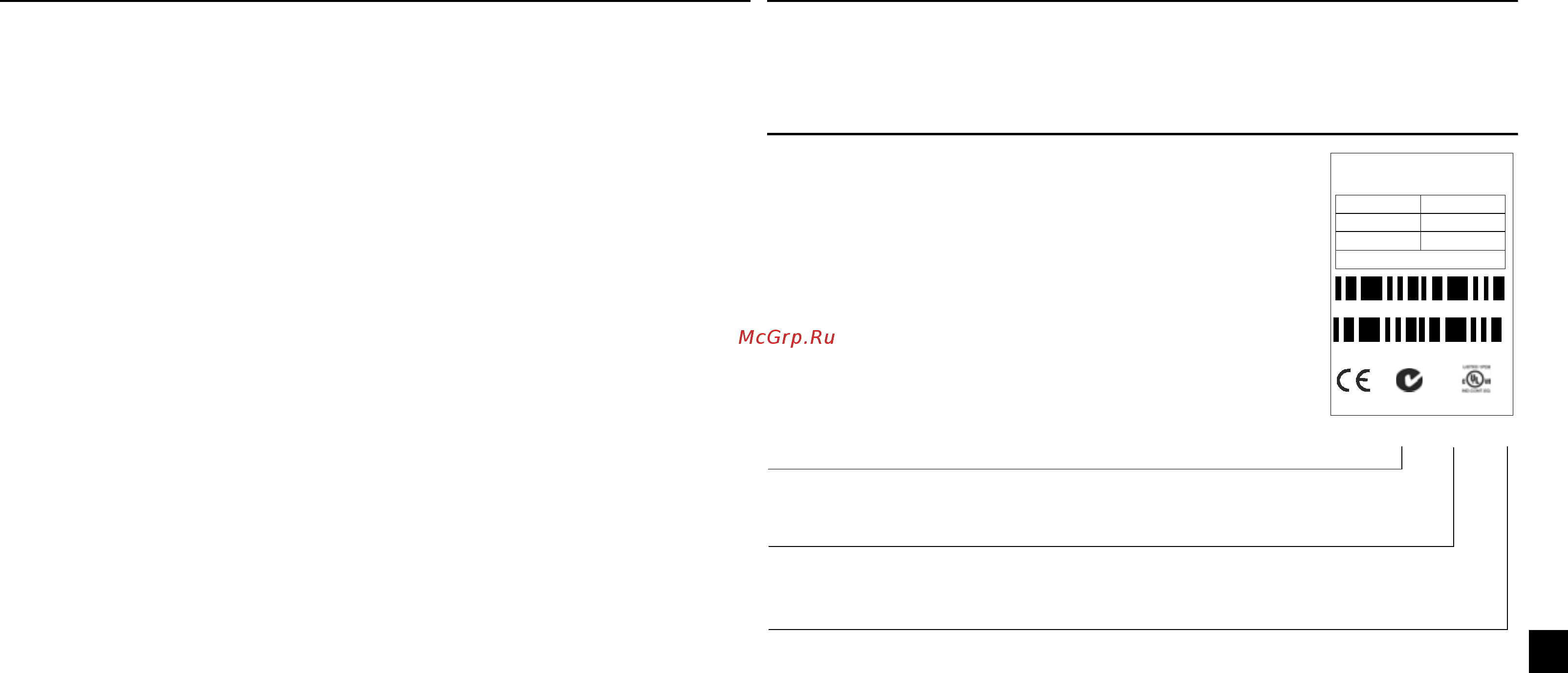

Проверка комплекта поставки
Заводской номер (S/N) указан на паспортной табличке привода.
(M = место изготовления, YY = год выпуска, WW = неделя выпуска,
R=номер модификации изделия (A, B, C…), XXXX = Целое число, отсчет
которого каждую неделю начинается с 0001)
U1
f1
I1
U2
f2
I2
ACS55-01E-09A8-2
IP20
S/N MYYWWRXXXX
3AFE XXXXXXXX
Pn motor: 2.2 kW (3 HP)
1~ 200..240V
50/60Hz
22.0 A
3~ 0..U1
0..250Hz
9.8A
RoHS Made in China
ACS55-01_-____-_
Комплект поставки содержит:
1. Привод ACS55
2. Руководство по эксплуатации
3. Два зажима для кабелей управления (только для
моделей с фильтром ЭМС).
По данным на паспортной табличке привода
убедитесь в том, что поставленное оборудование
соответствует указанному в заказе.
Фильтр ЭМС: E = встроенный, N = отсутствует
Макс. длительный выходной ток (I
2
):
01A4 = 1,4 А; 02A2 = 2,2 А; 04A3 = 4,3 А;
07A6 = 7,6 A; 09A8 = 9,8 A
Напряжение питания (U
1
):
1 = 110…120 В~ +10 %/-15 %
2 = 200…240 В~ +10 %/-15 %
