98 FI

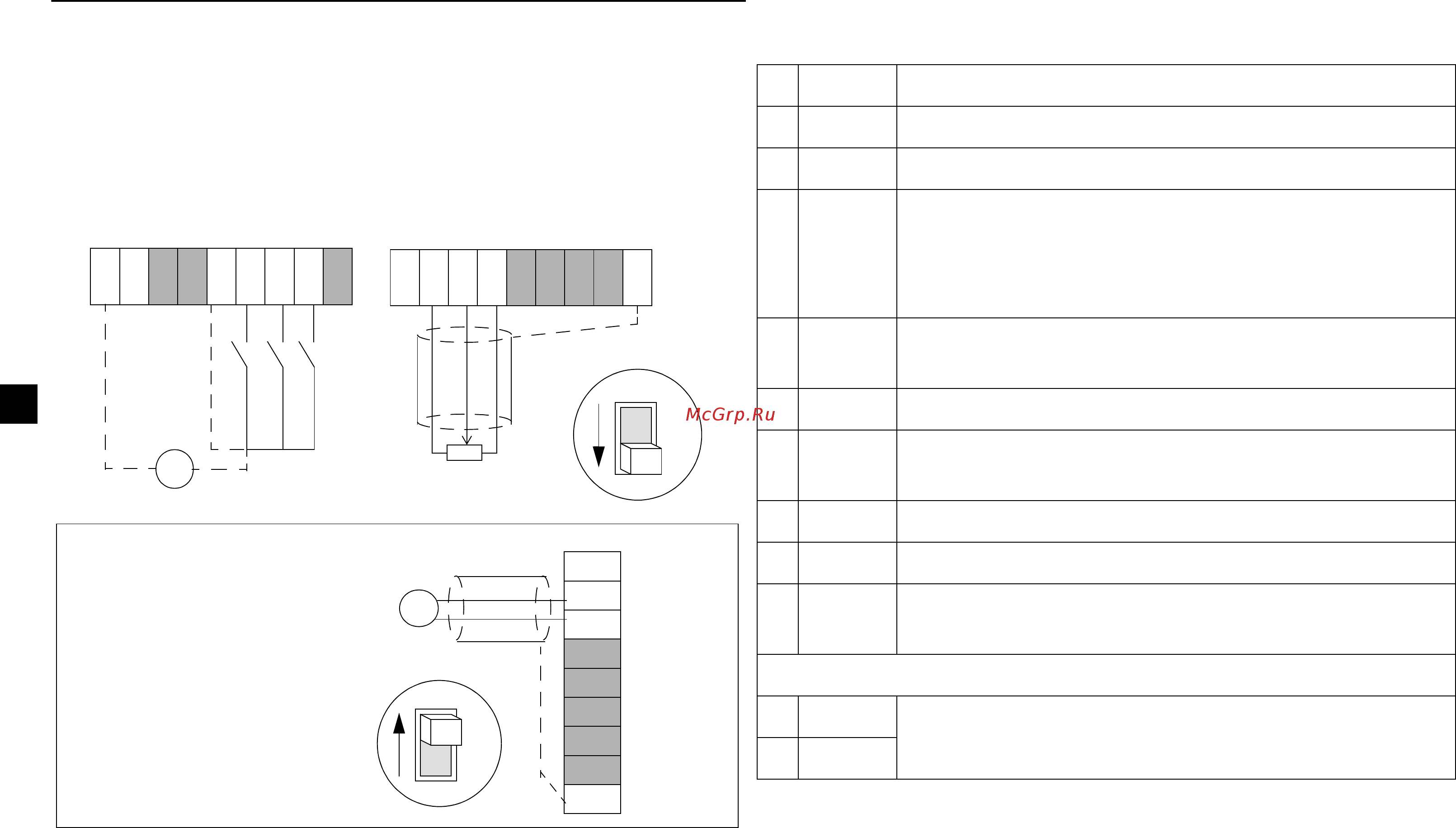

Ohjausjohtimien kytkeminen
Digitaalituloille voidaan käyttää sisäistä (1) tai ulkoista (2) syöttöä.
Analogisen ohjausjännitteen tehdasasetus on 0…10 VDC.
(AI-siirtoliittimen on oltava jänniteasennossa [U]).
Ohjausliitännät
• Johdinkoko: monisäikeinen 0,25…1,5 mm
2
(AWG 23...AWG 16)
• Kiristysmomentti: 0,25 Nm.
1) Kytketty sisäisesti runkoon (maahan) 1 Mohm-vastuksen kautta.
2) Digitaalitulojen impedanssi on 1,5 kohm.
** Suositeltuja arvoja. Älä käytä UR- tai LOW-PEAK -sulakkeita.
Noudata paikallisia ohjeita.
Kun käytössä 0/4…20 mA:n
virtasignaali:
- Vaihda AI-siirtoliittimen
asennoksi "I".
- Aseta AI OFFSET -kytkin
asentoon ON, jos haluat käyttää
4…20 mA:n virtasignaalia.
SCR
START
REV
JOG
+-
2)
1)
U
I
12...24 VDC:n syöttö
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
#Nimi Kuvaus
1 COM Yhteinen digitaali- ja analogiatuloille
1)
2 COM Yhteinen digitaali- ja analogiatulolle
1)
3 AI Analogiatulo: nopeusohje (taajuusohje).
0/2…10 VDC (Ri=190 kohm), tai 0/4…20 mA
(Ri=100 ohm). Asettelutarkkuus 0,1 %, tarkkuus ±
1%.
4 +10V Analogiatulon ohjejännite.
Tarkkuus ± 2 %. Maks. 10 mA.
5 +12V Digitaalitulojen apujännite, maks. 30 mA.
6 START Digitaalitulo 1: Käyntiin (vian kuittaus vikalaukaisun
jälkeen)
2)
7 REV Digitaalitulo 2: Pyörimissuunnan vaihto
2)
8 JOG Digitaalitulo 3: Vakionopeuden aktivointi
2)
9 SCR Ohjauskaapelin suojavaipan maadoitus. Kytketty
sisäisesti runkoon (maahan).
Relelähtö
1 RO1 Vika: Rele aukeaa. 12 V...250 VAC / 30 VDC
10 mA...2 A
2RO2
