PT 175
Informação adicional
Para mais informação, ver Guia do Utilizador do DriveConfig [3AFE68910897 (Inglês)].
Nr. Nome Informação
1NOM
FREQ Hz
Define a frequência nominal do motor (ver a chapa de características do motor).
2 SILENT Define a frequência de comutação do conversor de frequência. Nota: Quanto mais alta a
frequência mais ruído electromagnético e mais curto o comprimento permitido do cabo do
motor, para cumprir com os regulamentos EMC Europeus. Veja Dados técnicos na página 182.
Nota: A frequência de comutação adapta-se à temperatura do ACS55.

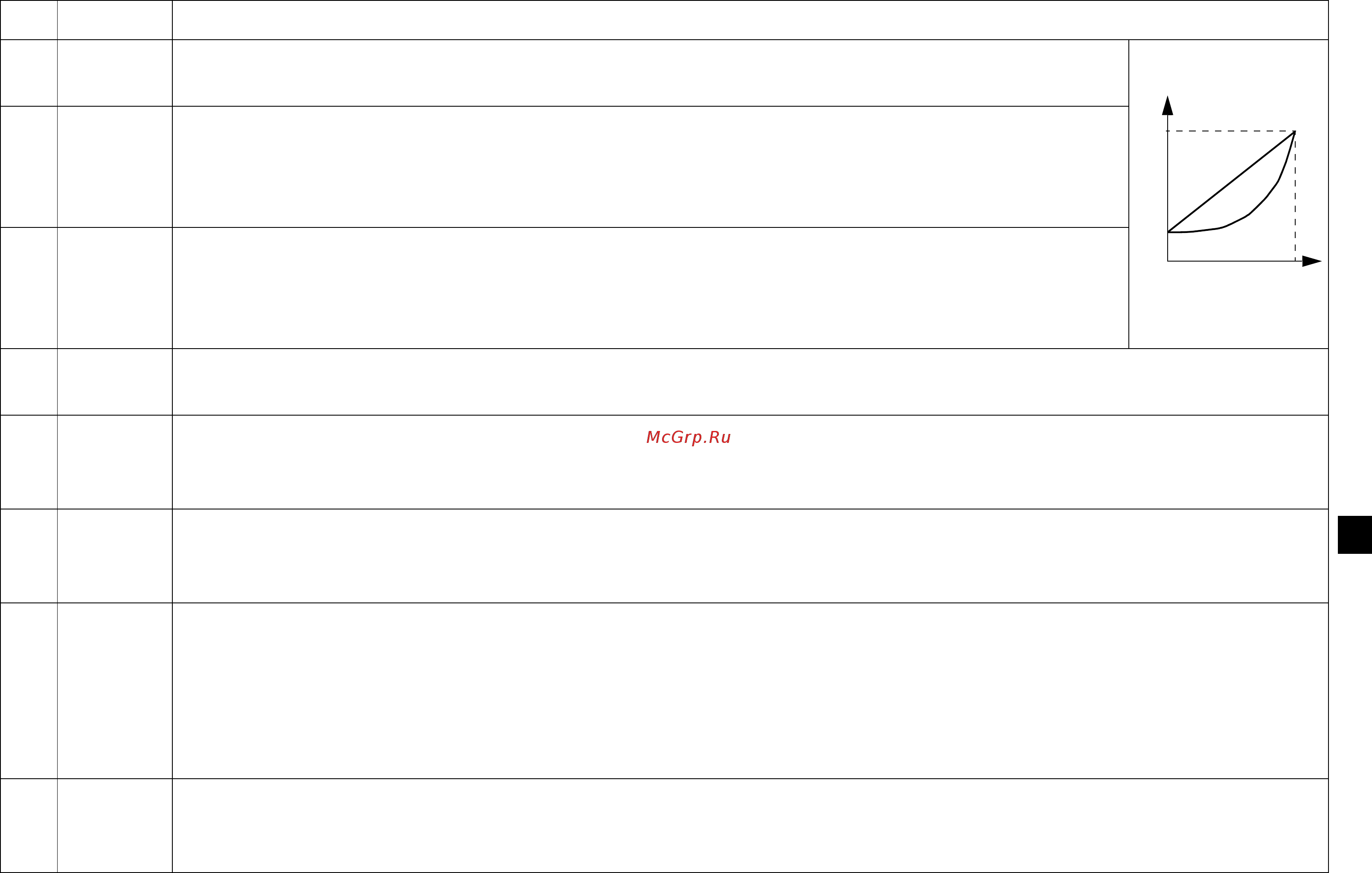

3 LOAD Optimiza as características da tensão de saída e da frequência de acordo com a carga.
Seleccionar P&F para o binário quadrático (ex: bombas e ventiladores) e CT para cargas com
binário constante (ex: transportadores). O ACS55 reforça automaticamente a tensão de
arranque em 10% para compensar as perdas do motor e aumentar o binário de arranque.
4 JOG Hz Define a frequência de jogging. Activa a função de jogging ligando 12...24 VCC à entrada digital 3 ("JOG").
(O conversor acelera ou desacelera para a frequência de jogging, e mantém esta até a entrada ser desligada).
5 RELAY Selecciona o estado do conversor que o contacto normalmente aberto da saída a relé indicar. FLT = Falha.
O contacto está aberto durante um estado de falha ou em estado de alimentação desligada. RUN = Em operação.
O contacto está fechado durante o funcionamento.
6AI
OFFSET
Activa a supervisão zero vivo para a entrada analógica. 4 mA (2 V) = O ACS55 dispara uma falha se o valor for
inferior ao limite. Ver a secção Controlo de velocidade na página 180 para mais informação sobre a escala da
entrada analógica.
7AUTO-
RESET
Activa a função de rearme automático para as seguintes falhas: Subtensão, sobretensão, perda de entrada
analógica. ON = O ACS55 tenta restaurar automaticamente, três segundos após o disparo de uma falha. O número
máximo de rearmes é dez em três minutos. Se o valor é excedido, o ACS55 pára e não tenta um novo rearme. Ver
ainda Indicação de estado e detecção de falhas na página 181.
Aviso! Se o sinal de arranque estiver activo, o conversor de frequência arranca após um rearme. Certificar-se que
isto não provoca perigo.
8 HI FREQ Define a frequência máxima de saída. OFF: Frequência máxima = valor definido pelo comutador NOM FREQ Hz.
ON: Frequência máx = valor definido pelo comutador NOM FREQ Hz + valor do potenciómetro HI FREQ. Veja
Potenciómetros de controlo na página 176.
U
f
CT
P&F
f
N
U
N
10%
