156 NL

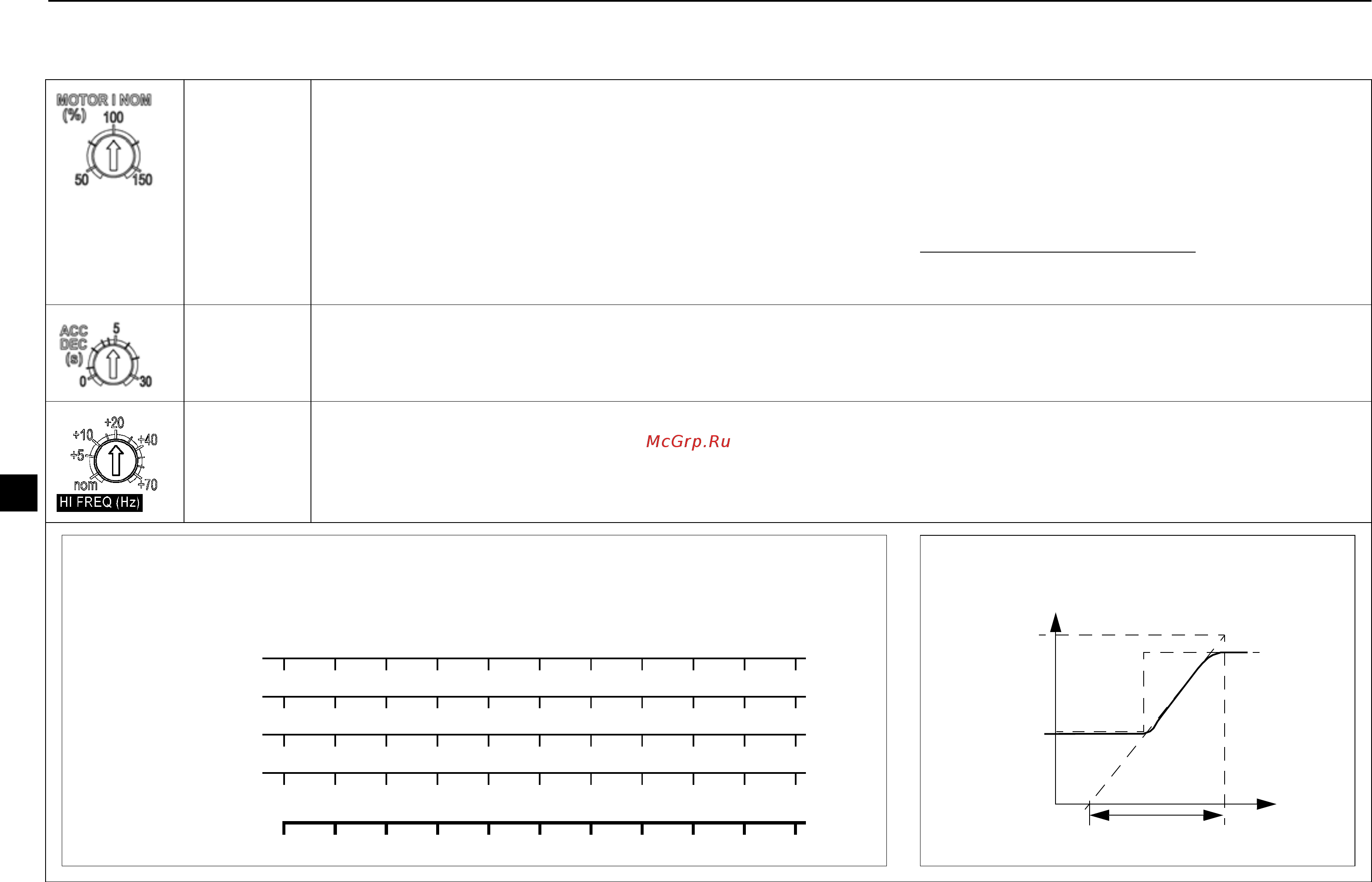

Besturings-potentiometers
De besturings-potentiometers kunnen aangepast worden met een schroevendraaier. Standaard staan alle potentiometers in hun
middelste stand.
MOTOR I
NOM
Bereken MOTOR I NOM met behulp van onderstaande vergelijking of kies een waarde uit de onderstaande
MOTOR I NOM keuzetabel. De ACS55 schat de temperatuur van de motor op basis van de gemeten
uitgangsstroom en de gedefinieerde nominale motorstroom. De omvormer valt in fout als de geschatte
temperatuur oververhitting van de motor impliceert. Opmerking: Als de motorkabels lang zijn en grote
capacitieve stromen veroorzaken, kan het nodig zijn om de MOTOR I NOM instelling te verhogen.
ACC/DEC Bepaalt de acceleratie en deceleratie-tijd van minimum tot maximum toerental en vice versa in seconden.
Hoe langer de ACC/DEC tijd, des te langzamer zal de ACS55 de gegeven referentie volgen.
HI FREQ Begrenst de uitgangsfrequentie tot een gewenste waarde tussen nominale frequentie en nominale
frequentie + 70 Hz. Zet, om deze potentiometer te gebruiken, de hoge frequentie modus aan met de HI
FREQ DIP-switch. Zie DIP-switches op pagina 154.
MOTOR I NOM (%) =
Nominale stroom motor [A]
Nominale stroom ACS55 [A]
• 100%
Ref. [%]
t
100
ACC/DEC
MOTOR I NOM keuzetabel ACC/DEC tijd
ACS55-01x-
-01A4-
x
0,7 0,8 1,0 1,2
1,4
1,6 1,8 2,0 2,1
-02A2-
x
1,1 1,3 1,5 1,8 2,0
2,2
2,42,62,83,0 3,3
-04A3-
x
2,2 2,6 3,0 3,5 4,0
4,3
4,7 5,2 5,6 6,0 6,5
-07A6-
x
3,8 4,6 5,3 6,1 6,8
7,6
8,4 9,3 10,2 11,4
-09A8-
x
4,9 5,9 6,9 7,8 8,8
9,8
10,8 12,0 13,3 14,7
MOTOR I NOM
50 60 70 80 90
100
110 120 130 140 150%
Nominale motorstroom [A]
